Mi a feladata az RF koaxiális adapternek?

A rádiófrekvenciás (RF) rendszerekben a jelátvitel stabilitása és konzisztenciája kulcsfontosságú. Legyen szó kommunikációs berendezésekről, vizsgálóműszerekről, vezeték nélküli átviteli rendszerekről vagy laboratóriumi rádiófrekvenciás mérési platformokról, mindegyik különböző koaxiális csatlakozókra támaszkodik. A gyakorlati tervezésben azonban a különböző eszközök gyakran különböző típusú interfészeket használnak, ezért olyan kulcsfontosságú összetevőre van szükség, amely képes csatlakoztatni, átalakítani és fenntartani a jelminőséget. RF koaxiális adapter . Tehát pontosan mi a funkciója az RF koaxiális adapternek? Milyen szerepet játszik az RF rendszerben?

1. Az an. alapvető funkciói RF koaxiális adapter

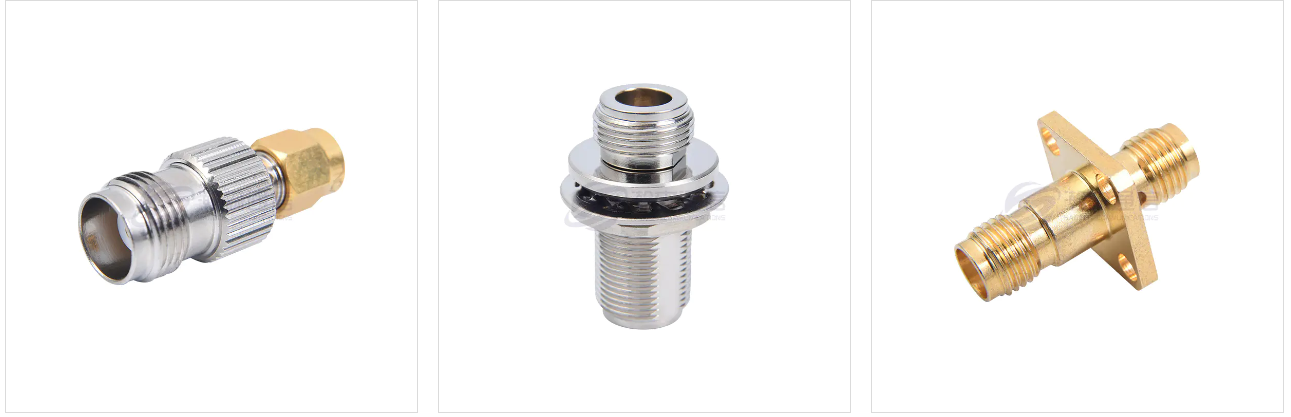

Az RF koaxiális adapter elsődleges funkciója, hogy megbízható átalakítást és kapcsolatot biztosítson a különböző típusú RF csatlakozók között. Például egyes műszerek N-típusú interfészt használnak, míg a készülék SMA interfészt használ; ilyen esetekben egy N-SMA RF adapterre van szükség a zökkenőmentes összekapcsolás érdekében.

A leggyakoribb csatlakozási módszerek a következők:
Adaptáció a különböző típusú interfészek között: például SMA-N, BNC-TNC, SMA-UHF stb.
A különböző típusú interfészek közötti adaptáció: például az SMA anya az SMA anya, az SMA férfi az SMA férfi stb.
Precíziós és szabványos interfészek közötti kapcsolat: megfelel a nagyfrekvenciás mérési követelményeknek.

Ez a rugalmasság jelentősen javítja a rendszer kompatibilitását, így nincs szükség a teljes vezetékek vagy portok cseréjére, ezáltal csökkentve a költségeket és növelve a hatékonyságot.

2. Stabil RF jelátvitel biztosítása
Sokan tévesen azt hiszik, hogy az adapter csupán "fizikai csatlakozó", de a valóságban az elektromos jellemzői jelentős hatással vannak a rendszerjel minőségére. A kiváló minőségű RF adapterek:

(1) Tartsa fenn a következetes karakterisztikus impedanciát
A legtöbb RF rendszer 50 ohmos karakterisztikus impedanciát használ. Ha az adapter impedanciája nem illeszkedik, az megnövekedett visszaverődéshez és magasabb VSWR-hez vezet, ami befolyásolja a jel integritását.

(2) Csökkentse a beillesztési veszteséget
A jó minőségű adapterek tipikusan rendkívül alacsony beillesztési veszteséggel rendelkeznek, ami minimálisra csökkenti a jelgyengülést a nagyfrekvenciás átvitel során.

(3) A szélessávú átviteli képesség fenntartása
Az RF koaxiális adapterek jellemzően egyenáramról több GHz-re, több tíz GHz-re vagy akár magasabb frekvenciára is támogatják a jeleket, ami különösen fontos mikrohullámú tesztelési forgatókönyvek esetén.

Ezért egy jó RF adapter nem csak a csatlakozást teszi teljessé, hanem pontos és stabil jelátvitelt is biztosít.

3. A rugalmasság és a bővíthetőség fokozása
A rádiófrekvenciás tesztműszerek, például a spektrumanalizátorok, a hálózati elemzők és a teljesítménymérők különféle porttípusokat alkalmaznak. Az RF koaxiális adapterek lehetővé teszik a mérnökök számára:
Gyorsan konvertálja a felületeket, csökkentve az előkészítési időt;
A szondák, terhelések, kalibrációs alkatrészek és egyéb kritikus berendezések egyszerűbb csatlakoztatása;
A csatlakozási útvonalak rugalmas konfigurálása összetett tesztelési forgatókönyvekben;
Kerülje el a gyakori kábel- vagy csatlakozócsere okozta kopást.
A laboratóriumi tesztelők számára az RF adapterek szinte nélkülözhetetlen eszközök; hatékony tesztelés lehetetlen nélkülük.

4. A berendezések kopásának csökkentése és a csatlakozók élettartamának védelme
Sok csúcskategóriás tesztműszer rendkívül drága RF portokkal rendelkezik, és a gyakori be- és kihúzás kopást okozhat. Az RF koaxiális adapterek használata "védő interfészként" működik, és a kopást az olcsóbb adapterre összpontosítja, nem pedig a drága eszközportra.

Például:
SMA adapterek telepítése hálózati elemzőkre a hosszú távú védelem érdekében;
Nagy pontosságú adapterek használata nagyfrekvenciás szondák váltásakor a sérülés kockázatának csökkentése érdekében.
Ez nemcsak meghosszabbítja a berendezés élettartamát, hanem csökkenti a karbantartási költségeket is.

Bár látszólag kicsi csatlakozó, az RF koaxiális adapter döntő szerepet játszik az RF rendszerekben. Nemcsak az interfész kompatibilitását biztosítja, hanem a jelminőséget is, védi az eszközportokat, és javítja a tesztelési hatékonyságot, így a különféle rádiófrekvenciás rendszerek nélkülözhetetlen alapeleme.
