SMPM hermetikusan lezárt csatlakozó
Leírás:
Az SMPM (SubMiniature Push-on Micro) lezárt csatlakozó egy miniatűr RF-csatlakozó teljes kivezetéssel, félig kilépőnyílással és fénylyukkal, amelyet nagyfrekvenciás, kompakt térbeli és könnyű alkalmazásokhoz terveztek. Ez egy push-on csatlakozó, amelyet általában olyan kommunikációs és elektronikus berendezésekben használnak, amelyek kis súlyt, nagy megbízhatóságot és kis méretet igényelnek. Az SMPM csatlakozók kiváló jelátviteli minőséggel rendelkeznek, és jó elektromos teljesítményt nyújtanak.
Alap felépítés:
Az SMPM-J típusú légzárású RF koaxiális csatlakozó három részből áll: külső vezetőből, üvegközegből és belső vezetőből, az alapfelépítés az alábbi ábrán látható:
Fő műszaki paraméterek:
| Elektromos jellemzők | ||||
| Jellegzetes impedancia | 50Ω | Frekvencia tartomány | DC ~ 40 GHz | |
| Dielektromos ellenállású feszültség | 500 Vrms | Szigetelési ellenállás | 2000 millió Ω | |
| VSWR feszültség | <1.4 | Beillesztési veszteség | ≤0,05 √f dB(GHz) | |
| Anyag és mechanikai, környezeti tulajdonságok | ||||
| Burkolat | Használható ötvözet/aranyozott | Pins | Használható ötvözet/aranyozott | |
| Szigetelő közeg | Üveg | A csatlakozó tartóssága | Teljes menekülés | 100 alkalommal |
| Szivárgási arány | ≤1,01325×10 ⁹ Pa ·m³/s | optikai lyuk | 1000 alkalommal | |
| Üzemi hőmérséklet | -65 ℃ ~ 165 ℃ | |||

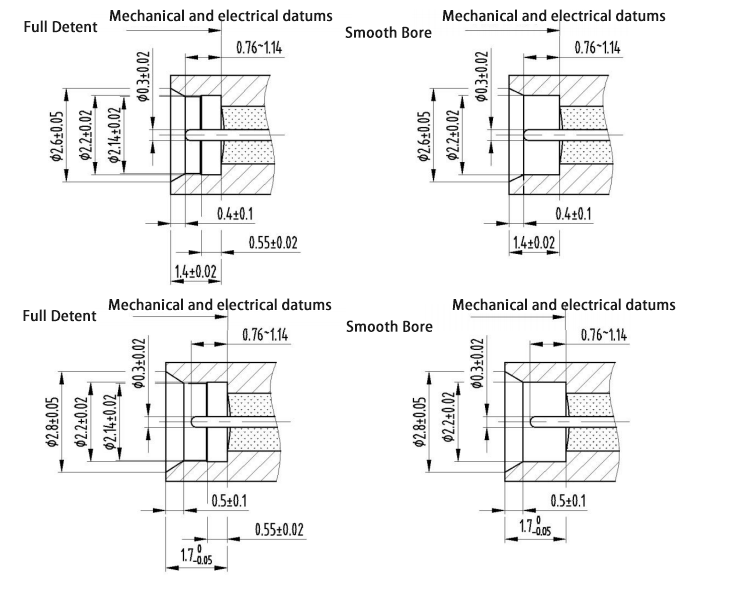

Interfész mérete:
Az SMPM-J típusú légzárású RF koaxiális csatlakozóknak két interfészformájuk van: teljes kivezetés és csupasz lyuk. A modell elnevezésénél az F a teljes menekülést és a
Az S világos lyukat jelent. Az interfész méretei standard interfész méretekre és rövid interfész méretekre vannak felosztva, amelyek mindkettő kölcsönözhető SMPM-K típusú csatlakozókkal.

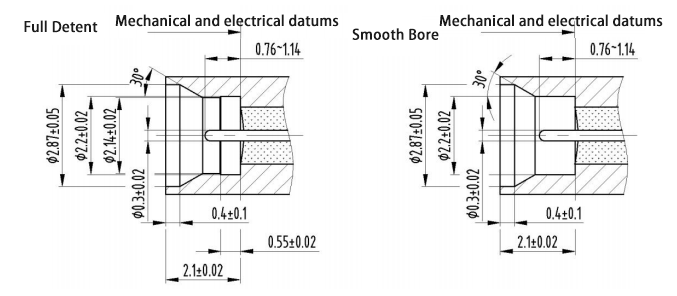

Szabványos interfész mérete:
Rövid interfész méretei:

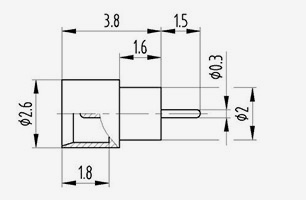

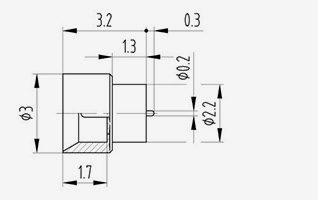

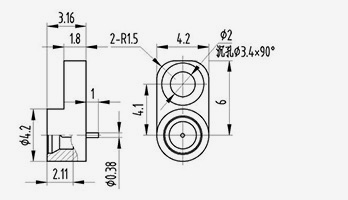

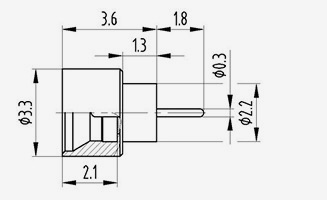

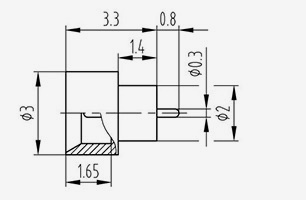

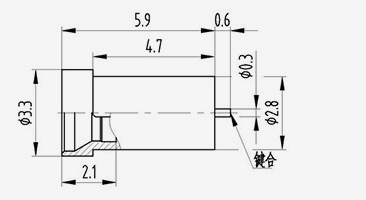

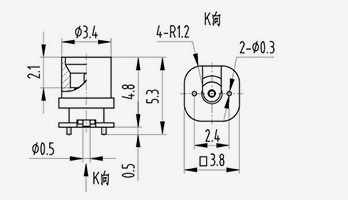

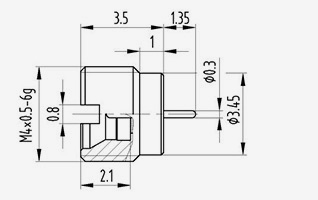

SMPM SERIES
-
SMPM(M)-JYD3S
Modell Megjegyzések SMPM(M)-JYD3S Sima furat -
SMPM(M)-JYD5S
Modell Megjegyzések SMPM(M)-JYD5S Sima furat -
SMPM(M)-JYD8F
Modell Megjegyzések SMPM(M)-JYD8F Teljes letartóztatás -
SMPM(M)-JYD10F
Modell Megjegyzések SMPM(M)-JYD10F Teljes letartóztatás -
SMPM(M)-JYD12S
Modell Megjegyzések SMPM(M)-JYD12S Sima furat -
SMPM(M)-JYD13F
Modell Megjegyzések SMPM(M)-JYD13F Teljes letartóztatás -
SMPM(M)-JYD14F
Modell Megjegyzések SMPM(M)-JYD14F Teljes letartóztatás -
SMPM(M)-JYD15F
Modell Megjegyzések SMPM(M)-JYD15F Teljes letartóztatás -
SMPM(M)-JYD16S
Modell Megjegyzések SMPM(M)-JYD16S Sima furat -
SMPM(M)-JYD17S
Modell Megjegyzések SMPM(M)-JYD17S Sima furat -
SMPM(M)-JYD18S
Modell Megjegyzések SMPM(M)-JYD18S Sima furat -
SMPM(M)-JYD19S
Modell Megjegyzések SMPM(M)-JYD19S Sima furat -
SMPM(M)-JYD20F
Modell Megjegyzések SMPM(M)-JYD20F Teljes letartóztatás -
SMPM(M)-JYD21S
Modell Megjegyzések SMPM(M)-JYD21S Sima furat -
SMPM(M)-JYD22F
Modell Megjegyzések SMPM(M)-JYD22F Teljes letartóztatás -
SMPM(M)-JYD23S
Modell Megjegyzések SMPM(M)-JYD23S Sima furat -
SMPM(M)-JYD24F
Modell Megjegyzések SMPM(M)-JYD24F Teljes letartóztatás -
SMPM(M)-JYD25F
Modell Megjegyzések SMPM(M)-JYD25F Teljes letartóztatás -
SMPM(M)-JYD26F
Modell Megjegyzések SMPM(M)-JYD26F Teljes letartóztatás -
SMPM(M)-JYD27S
Modell Megjegyzések SMPM(M)-JYD27S Sima furat -
SMPM(M)-JYD28S
Modell Megjegyzések SMPM(M)-JYD28S Sima furat -
SMPM(M)-JYD29F
Modell Megjegyzések SMPM(M)-JYD29F Teljes letartóztatás -
SMPM(M)-JYD30S
Modell Megjegyzések SMPM(M)-JYD30S Sima furat -
SMPM(M)-JYD31F
Modell Megjegyzések SMPM(M)-JYD31F Teljes letartóztatás -
SMPM(M)-JYD32F
Modell Megjegyzések SMPM(M)-JYD32F Teljes letartóztatás -
SMPM(M)-JYD33S
Modell Megjegyzések SMPM(M)-JYD33S Sima furat -
SMPM(M)-JYD34S
Modell Megjegyzések SMPM(M)-JYD34S Sima furat -
SMPM(M)-JYD35S
Modell Megjegyzések SMPM(M)-JYD35S Sima furat -
SMPM(M)-JYD36S
Modell Megjegyzések SMPM(M)-JYD36S Sima furat -
SMPM(M)-JYD37S
Modell Megjegyzések SMPM(M)-JYD37S Sima furat -
SMPM(M)-JYD38S
Modell Megjegyzések SMPM(M)-JYD38S Sima furat -
SMPM(M)-JYD39S
Modell Megjegyzések SMPM(M)-JYD39S Sima furat -
SMPM(M)-JYD41S
Modell Megjegyzések SMPM(M)-JYD41S Sima furat -
SMPM(M)-JYD42S
Modell Megjegyzések SMPM(M)-JYD42S Sima furat -
SMPM(M)-JYD43F
Modell Megjegyzések SMPM(M)-JYD43F Teljes letartóztatás -
SMPM(M)-JYD44F
Modell Megjegyzések SMPM(M)-JYD44F Teljes letartóztatás -
SMPM(M)-JYD45S
Modell Megjegyzések SMPM(M)-JYD45S Sima furat -
SMPM(M)-JYD46S
Modell Megjegyzések SMPM(M)-JYD46S Sima furat -
SMPM(M)-JYD60F
Modell Megjegyzések SMPM(M)-JYD60F Teljes letartóztatás -
SMPM(M)-JYD61F
Modell Megjegyzések SMPM(M)-JYD61F Teljes letartóztatás -
SMPM(M)-JYD62F
Modell Megjegyzések SMPM(M)-JYD62F Teljes letartóztatás -
SMPM(M)-JYD63S
Modell Megjegyzések SMPM(M)-JYD63S Sima furat -
SMPM(M)-JYD64S
Modell Megjegyzések SMPM(M)-JYD64S Sima furat -
SMPM(M)-JYD65S
Modell Megjegyzések SMPM(M)-JYD65S Sima furat -
SMPM(M)-JYD66S
Modell Megjegyzések SMPM(M)-JYD66S Sima furat -
SMPM(M)-JHD1S
Modell Megjegyzések SMPM(M)-JHD1S Sima furat -
SMPM(M)-JHD2F
Modell Megjegyzések SMPM(M)-JHD2F Teljes letartóztatás -
SMPM(M)-JHD3F
Modell Megjegyzések SMPM(M)-JHD3F Teljes letartóztatás -
SMPM(M)-JHD4F
Modell Megjegyzések SMPM(M)-JHD4F Teljes letartóztatás -
SMPM(M)-JHD6F
Modell Megjegyzések SMPM(M)-JHD6F Teljes letartóztatás -
SMPM(M)-JHD21F
Modell Megjegyzések SMPM(M)-JHD21F Teljes letartóztatás -
SMPM(M)-JFD1S
Modell Megjegyzések SMPM(M)-JFD1S Sima furat -
SMPM(M)-JWSD1S
Modell Megjegyzések SMPM(M)-JWSD1S Sima furat -
SMPM(M)-JWSD8
Modell Megjegyzések SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
Modell Megjegyzések SMPM(M)-JWSD9S Sima furat -
SMPM(M)-JWSD10S
Modell Megjegyzések SMPM(M)-JWSD10S Sima furat -
SMPM(M)-JSD1S
Modell Megjegyzések SMPM(M)-JSD1S Sima furat
