OEM SMA RF Coaxial Connector Supplier
SMA csatlakozó
Leírás:
Az SMA RF koaxiális csatlakozó egy menetes csatlakozási mechanizmussal rendelkező RF koaxiális csatlakozó, amelyet a MIL-C-39012 amerikai katonai szabvány szerint fejlesztettek ki és gyártottak. Előnye a kis méret, a széles sávszélesség, a kiváló mechanikai és elektromos teljesítmény, valamint a nagy megbízhatóság. Ez az egyik legszélesebb körben használt RF csatlakozó. Széles körben használják a mikrohullámú kommunikációban, a repülésben, a fegyverrendszerekben, a mikrohullámú mérőberendezésekben és más területeken.
Paraméter:
Fő műszaki adatok:
◆ Jellemző impedancia: 50Ω
◆ Frekvencia tartomány: DC–26,5 GHz
◆ Szigetelési ellenállás: ≥5000MΩ
◆ Dielektromos ellenállási feszültség: 1000 V (rms)
◆ Feszültség állóhullám-arány (VSWR): ≤1,25
◆ Párosítási ciklusok: 500-szor
-

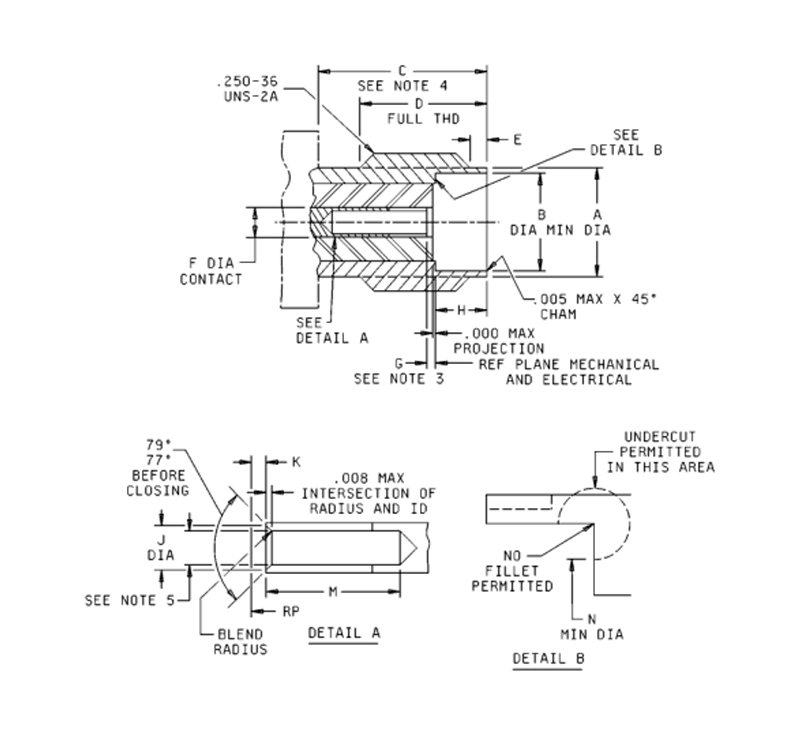

SMA dugó/dugasz csatlakozó interfész méretei
| Homályos. hadnagy. | hüvelyk (mm) | |
| Min. | Max. | |
| A | .255(6.48) | ------ |
| B | ------ | .1808(4.59) |
| C | ------ | .135(3.43) |
| D | .130(3.30) | ------ |
| E | 0,015(0,38) | .045(1.14) |
| F | .0355(0,90) | .0370(0,94) |
| G | ------ | .012(0.30) |
| H | ------ | .100(2,54) |
| J | .000(0.00) | ------ |
| K | .050(1.27) | ------ |
Megjegyzések:
1. A méretek hüvelykben értendők.
2. A metrikus egyenértékek csak tájékoztató jellegűek.
3. A csatlakozó interfészeit (az illesztés után) portól és nedvességtől mentesen kell tartani.
4. A tengelykapcsoló anya teljes hosszában kinyúlhat.

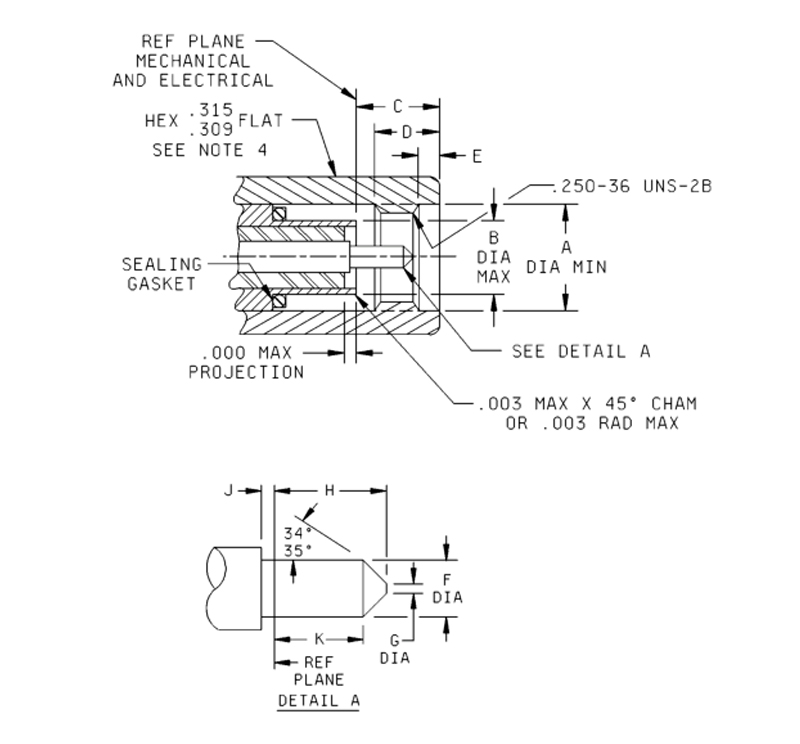

- SMA aljzat / Jack csatlakozó interfész méretei
| Homályos. hadnagy. | hüvelyk (mm) | |
| Min. | Max. | |
| A | .208 (5.28) | .216(5.49) |
| B | .1810(4,60) | ------ |
| C | .218(5.54) | ------ |
| D | .170(4.32) | ------ |
| E | 0,15 (0,38) | .045(1.14) |
| F | .049(1.24) | .051(1.30) |
| G | .000(0.00) | .010(0,25) |
| H | .074(1.88) | .078(1.98) |
| J | .043(1.09) | .047(1.19) |
| K | .000(0.00) | .010(0,25) |
| M | .105(2.67) | ------ |
| N | .168 (4.27) | ------ |
Megjegyzések:
1. A méretek hüvelykben értendők.
2. A metrikus egyenértékek csak tájékoztató jellegűek.
3. Kormányzati használatra nem fogadhatók el a 0,76 hüvelykes (0,76) maximális érintkezési mélyedést használó, korábban minősített alkatrészek. Óvatosan kell megállapítani, hogy a karbantartás és az alkatrészcsere során 0,030-as recessziós kialakítást alkalmaznak-e.
4. Hézag a csatlakozó csatlakozó tengelykapcsoló anyjához.
5. A VSWR-nek megfelelő méret, a párosítási jellemzők és a csatlakozó tartóssága
.0355/-.0370 hüvelyk átmérőjű csap.
SMA SERIES
-

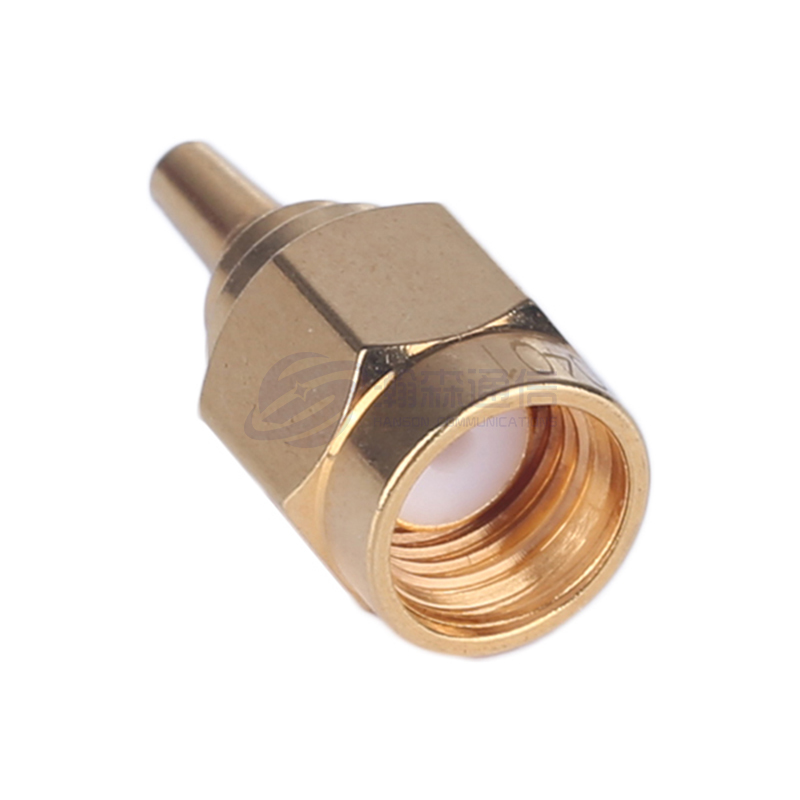

SMA-JB1
Modell Kábel modell d L SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3,670-141 3,6 $ $ 12.0 -
SMA-JB3E
Modell Kábel modell SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
Modell Kábel modell d L SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3,670-141 Φ3,6 16 -
SMA-KB2
Modell Kábel modell d SMA-KB2 SFT-50-2,670-086 Φ2.2 SMA-KB3 SFT-50-3,670-141 Φ3,6 -

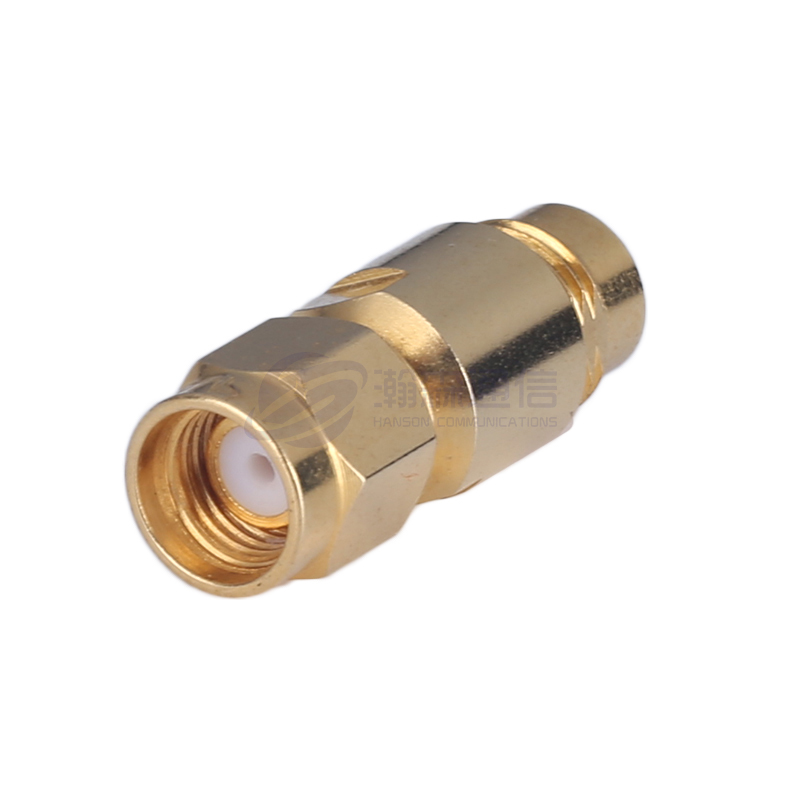

SMA-J5
Modell Kábel modell SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51SMA-J5C -
SMA-(K)5
Modell Kábel modell SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51 -

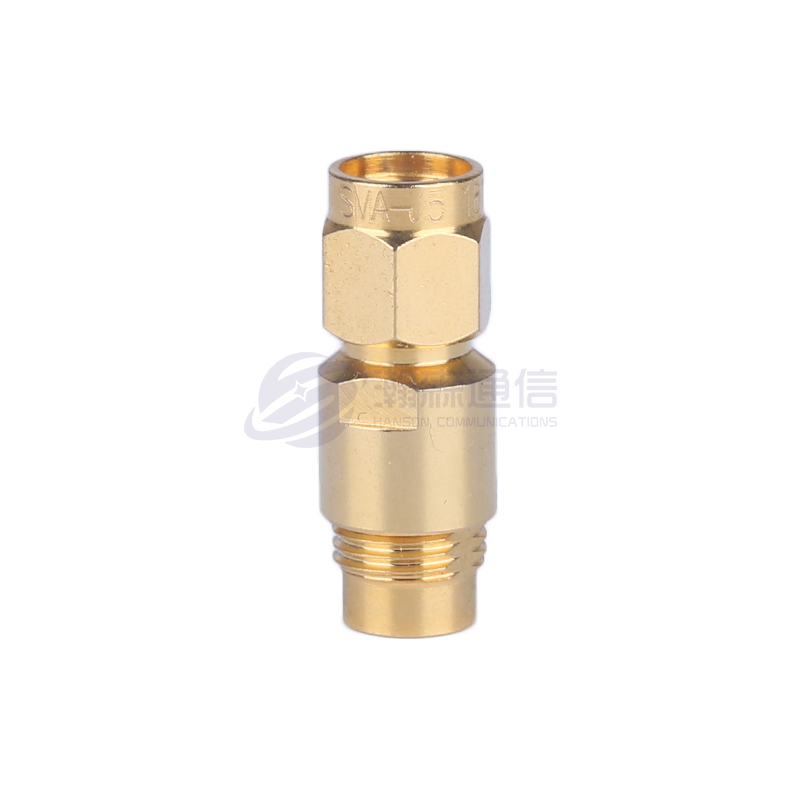

SMA-J5.3
Modell Kábel modell SMA-J5.3 32055,205,GNB-415 -
SMA-JW2
Modell Kábel modell SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1,RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JW5-1
Modell Kábel modell SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KFB2
Modell Kábel modell d SMA-KFB2 SFT-50-2,670-086 Φ2.2 SMA-KFB3 SFT-50-3,670-141 Φ3,6 -
SMA-KFB2-1
Modell Kábel modell d SMA-KFB2-1 SFT-50-2,670-086 Φ2.2 SMA-KFB3-1 SFT-50-3,670-141 Φ3,6 -
SMA-KYB2
Modell Kábel modell d SMA-KYB2 SFT-50-2,670-086 Φ2.2 SMA-KYB3A SFT-50-3,670-141 Φ3,6 -
SMA-KYB3
Modell Kábel modell d SMA-KYB3 SFT-50-3,670-141 Φ3,6 -
SMA-J2
Modell Kábel modell SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1,RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
Modell Kábel modell SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1,RG316 -
SMA-K5
Modell Kábel modell SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51 SMA-K5C -
SMA-(J)5
Modell Kábel modell SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KF2
Modell Kábel modell SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1,RG316 -
SMA-KY2
Modell Kábel modell SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1,RG316 SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51 -

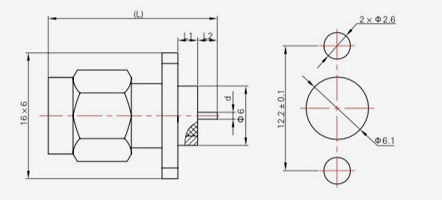

SMA-JFD1
Modell L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -
SMA-JFD2
Modell L L1 L2 d SMA-JFD2 18 3 2 Φ0.7 SMA-JFD31 18.5 3 2.5 Φ1.0 SMA-JFD59 25 3 9 Φ1.0 -
SMA-JFD4
Modell L L1 L2 d SMA-JFD4 32 8 11 Φ1,27 SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1,27 SMA-JFD58 29.2 15 2 Φ1,27 -
SMA-JFD6
Modell L L1 L2 d SMA-JFD6 32 8 11 Φ1,27 SMA-JFD7 25 8 4 Φ1,27 SMA-JFD8 31 15 3 Φ1,27 SMA-JFD9 18.2 3 2 Φ1,27 -

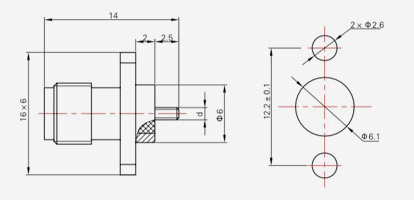

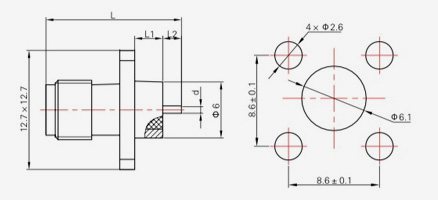

SMA-KFD3
Modell L L1 L2 d SMA-KFD3 27.5 15 3 Φ1.27 SMA-KFD4 33.5 21 3 Φ1.27 SMA-KFD8 18.5 6 3 Φ1.27 SMA-KFD9 24.5 12 3 Φ1.27 SMA-KFD16 20.5 8 3 Φ1.27 SMA-KFD21 15.5 2 4 Φ1.27 SMA-KFD24 22.5 10 3 Φ1.27 SMA-KFD33 17.5 5 3 Φ1,7 -
SMA-KFD3
Modell L L1 L2 d SMA-KFD46 16.5 4 3 Φ1.27 SMA-KFD52 16.5 2 5 Φ1.0 SMA-KFD53 20.5 6 5 Φ1.0 SMA-KFD87 15 3 2.5 Φ0.7 SMA-KFD133 15.5 4 2 Φ0.7 SMA-KFD146 22.3 7 5 Φ1.0 SMA-KFD147 18.5 4 5 Φ1.0 -
SMA-KFD5
Modell L L1 L2 d SMA-KFD5 15.5 4 2 Φ1.27 SMA-KFD6 22.5 8 5 Φ0.7 SMA-KFD7 20.5 8 3 Φ1.27 SMA-KFD18 16 4 1.5 Φ0,5 SMA-KFD20 18.5 6 3 Φ1.27 SMA-KFD22 27.5 15 3 Φ1.27 SMA-KFD23 14.1 4 0.6 Φ0.4 SMA-KFD30 33.5 21 3 Φ1.27 SMA-KFD43 21.5 4 8 Φ1.27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
Modell L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1,27 SMA-KFD62 17 3.5 4 Φ1,27 SMA-KFD63 19.5 3.5 4 Φ1,27 SMA-KFD64 18 3.5 5 Φ1,27 SMA-KFD65 19 4.5 5 Φ1,27 SMA-KFD66 20.5 4.5 6.5 Φ1,27 SMA-KFD71 15.5 4 2 Φ0.7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1.2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1,27 -
SMA-KFD11
Modell L L1 L2 d SMA-KFD11 14.5 3 2 Φ0,5 SMA-KFD29 16.5 5 2 Φ0.7 SMA-KFD75 22.5 4 9 Φ0.7 SMA-KFD76 14.5 3 2 Φ0.7 SMA-KFD79 27.5 2 16 Φ1.0 SMA-KFD95 15.5 4 2 Φ0.7 SMA-KFD126 17.7 3 5.2 Φ1.0 SMA-KFD127 22.5 3 10 Φ1.0 SMA-KFD132 15.5 4 2 Φ1.0 SMA-KFD140 18.5 5 4 Φ1.0 -
SMA-KFD31
Modell L L1 L2 d SMA-KFD31 15 3 2.5 Φ1.0 SMA-KFD32 21.5 3 9 Φ1.0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0.7 SMA-KFD100 16.5 5 2 Φ0.7 SMA-KFD101 15.5 4 2 Φ0.7 SMA-KFD102 14.5 3 2 Φ0.7 SMA-KFD130 21.5 3 9 Φ0.7 SMA-KFD131 15.5 4 2 Φ1.0 SMA-KFD134 17 5 2.5 Φ0.7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1.0 -

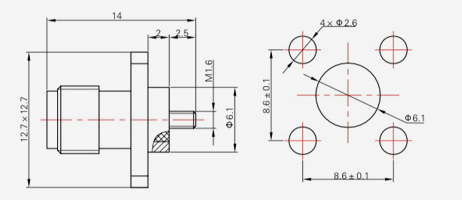

SMA-KFD81
Modell d SMA-KFD81 M1 SMA-KFD109 M1.6 -

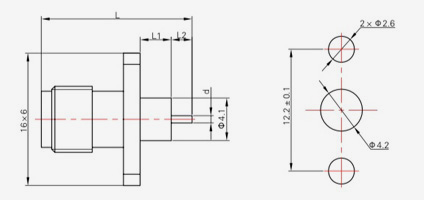

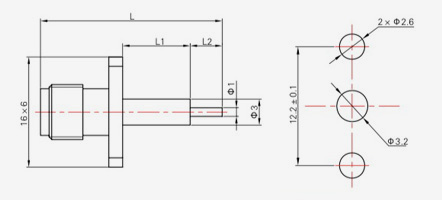

SMA-KFD119
Modell L L1 L2 d SMA-KFD119 17 6.5 1 Φ3.0 SMA-KFD121 18 6.5 2 Φ3.0 SMA-KFD141 17.5 4 4 Φ3.2 SMA-KFD142 18.3 7.8 1 Φ3.0 SMA-KFD149 17.5 3 5 Φ3.0 -

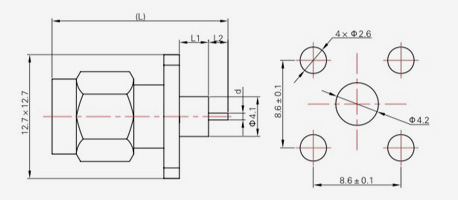

SMA-KWFD3
Modell L L1 L2 d D SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1 SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2 SMA-KWFD5 24.2 8 5 Φ0.7 Φ4.1 SMA-KWFD6 21.2 5 5 Φ0.7 Φ4.1 SMA-KWFD7 24.2 3 10 Φ0.7 Φ4.1 SMA-KWFD8 21.3 5 5 Φ0.7 Φ4.1 SMA-KWFD9 16.2 3 2 Φ0.7 Φ4.1 SMA-KWFD12 15.2 2 2 Φ0.7 Φ4.1 SMA-KWFD49 25.2 5 9 Φ0,17 Φ4.1 -

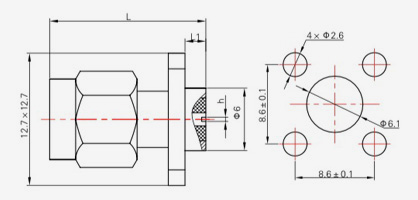

SMA-JFD11
Modell L L1 h SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -
SMA-JFD12
Modell L h SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
Modell L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -
SMA-KWF
Modell L L1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -
SMA-JFD16
Modell h SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -
SMA-KFD26
Modell h SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
Modell h SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

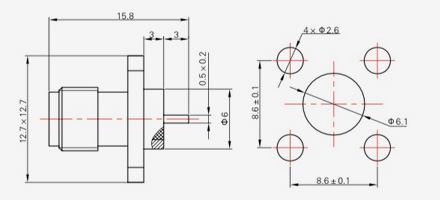

SMA-KFD10
Modell L L1 t SMA-KFD10 15.8 3 0,5×0,2 SMA-KFD14 16.5 4 0,5×0,2 SMA-KFD35 14.5 2 1,27 × 0,2 -
SMA-KFD13
Modell L L1 t d D SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4.2 SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4.2 SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4.2 -
SMA-KFD39
Modell t SMA-KFD39 0,5×0,2 SMA-KFD149 1,27 × 0,2 -
SMA-JFD40
Modell d D SMA-JFD40 Φ0,5 Φ3.0 SMA-JFD41 Φ0,45 Φ2.8 SMA-JFD42 Φ0,38 Φ2.5 SMA-JFD44 Φ0.3 Φ2.0 -
SMA-JFD48
Modell d D SMA-JFD48 Φ0,5 Φ3.0 SMA-JFD55 Φ0,45 Φ2.8 SMA-JFD56 Φ0,38 Φ2.5 SMA-JFD57 Φ0.3 Φ2.0 -
SMA-KFD40
Modell d D SMA-KFD40 Ф0,5 Φ3.0 SMA-KFD41 Φ0,45 Φ2.8 SMA-KFD42 Φ0,38 Φ2.5 SMA-KFD44 Φ0.3 Φ2.0 -
SMA-KFD48
Modell d D SMA-KFD48 Φ0,5 Φ3.0 SMA-KFD55 Φ0,45 Φ2,8 SMA-KFD56 Φ0,38 Φ2.5 SMA-KFD57 Φ0.3 Φ2.0 SMA-KFD152 Φ0.4 Φ2,8 -

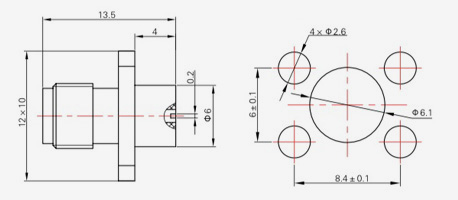

SMA-KHD
Modell L SMA-KHD 13.5 SMA-KHD10 18.5 -

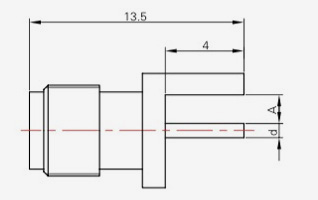

SMA-KHD1
Modell A d SMA-KHD1 1.2 Φ1.27 SMA-KHD2 1.5 Φ1.27 SMA-KHD3 2 Φ1.27 SMA-KHD4 0.5 Φ1.27 SMA-KHD5 0.8 Φ1.27 SMA-KHD6 1 Φ1.27 SMA-KHD8 1.6 Φ0.8 SMA-KHD9 1.6 Φ1.27 SMA-KHD11 1 Φ0,5 -
SMA-JWF
-
SMA-KF1
-
SMA-KFD17
-
SMA-KFD150
-
SMA-KWF1
-
SMA-KYD
-
SMA-JFD3
-
SMA-JFD61
-
SMA-KFD19
-
SMA-KFD36G
-
SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-
SMA-KWFD2-1
-
SMA-KWFD2-2
-
SMA-KFD154
-
SMA-KFD158
-
SMA-KWFD2
-
SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-
SMA-JHD
-
SMA-KHD7
-
SMA-KWHD
-
SMA-KWHD4
-
SMA-KWHD5
