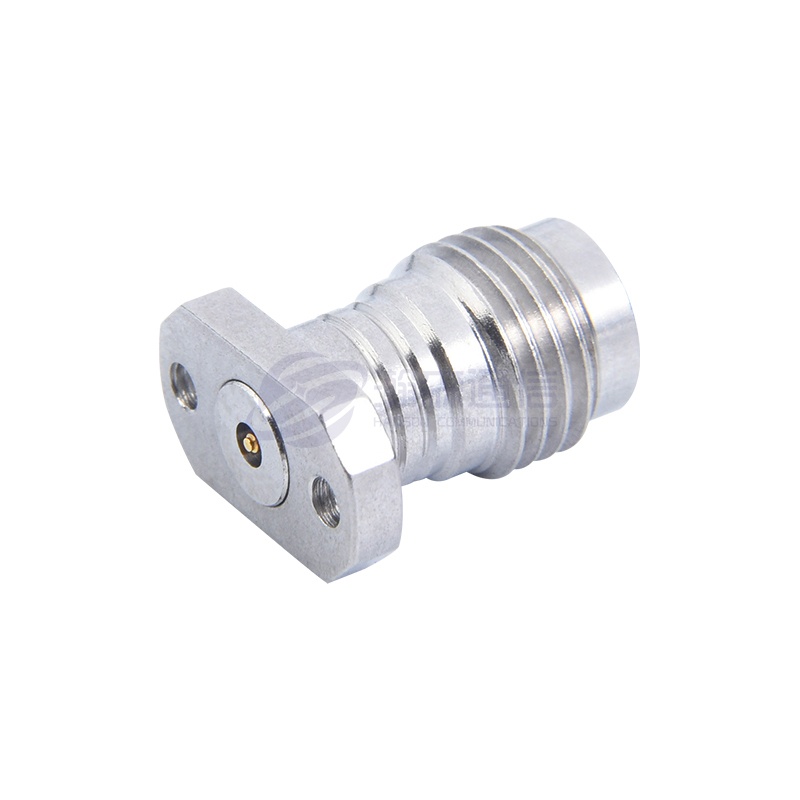

1,85 mm-es RF koaxiális csatlakozó

Leírás:

Az 1,85 mm-es soros csatlakozó (más néven 1,85 mm-es RF csatlakozó) egy nagy teljesítményű rádiófrekvenciás (RF) csatlakozó, amelyet elsősorban olyan alkalmazásokban használnak, amelyek nagy frekvenciát, nagy pontosságot és kis veszteséget igényelnek, különösen a 26,5 GHz-es vagy magasabb jelátvitelnél. Ez az SMA sorozatú csatlakozó kompakt kialakítása, amely kisebb méretet és nagyobb frekvenciateljesítményt biztosít más nagyfrekvenciás csatlakozókhoz képest, mint például a V Type (2,92 mm) vagy a K Type (1,0 mm).

Paraméter:

Fő műszaki adatok:
◆ Jellemző impedancia: 50Ω
◆ Frekvencia tartomány: DC～67GHz
◆ Szigetelési ellenállás: ≥3000MΩ
◆ Dielektromos ellenállási feszültség: 500 V (rms)
◆ Feszültség állóhullám-arány (VSWR): ≤1,30
◆ Párosítási ciklusok: 500-szor

Érdeklődni

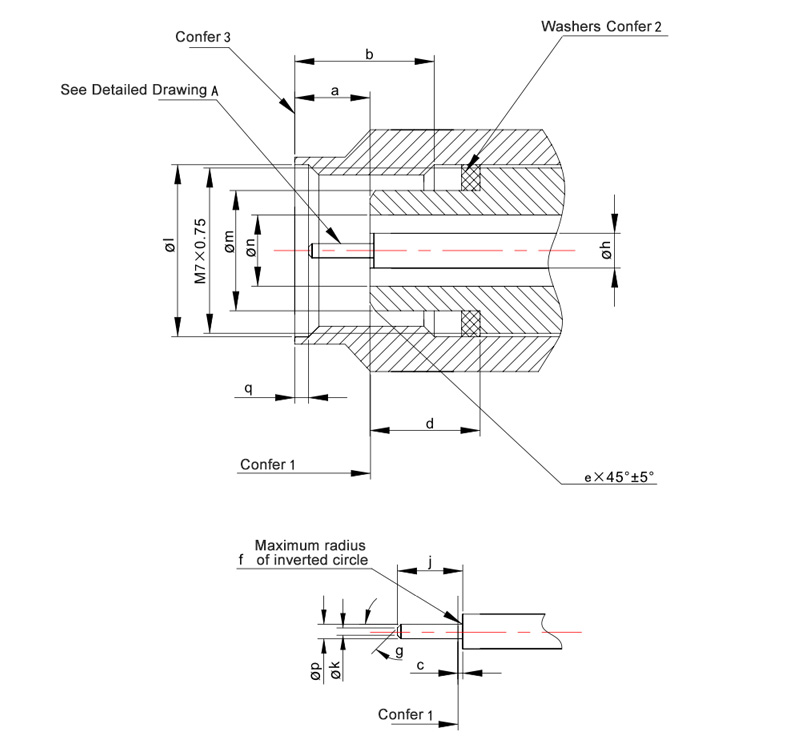

  • 1,85 mm-es sorozatú Jack érbetkezők csatlakozó beterfész

Méret mm in
min max min max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Megjegyzések:
1. Mechanikai és elektromos referenciafelületek.
2. Az 1. osztályú csatlakozókhoz szükséges alátétek.
3. Csatlakozó anyák előretolással.

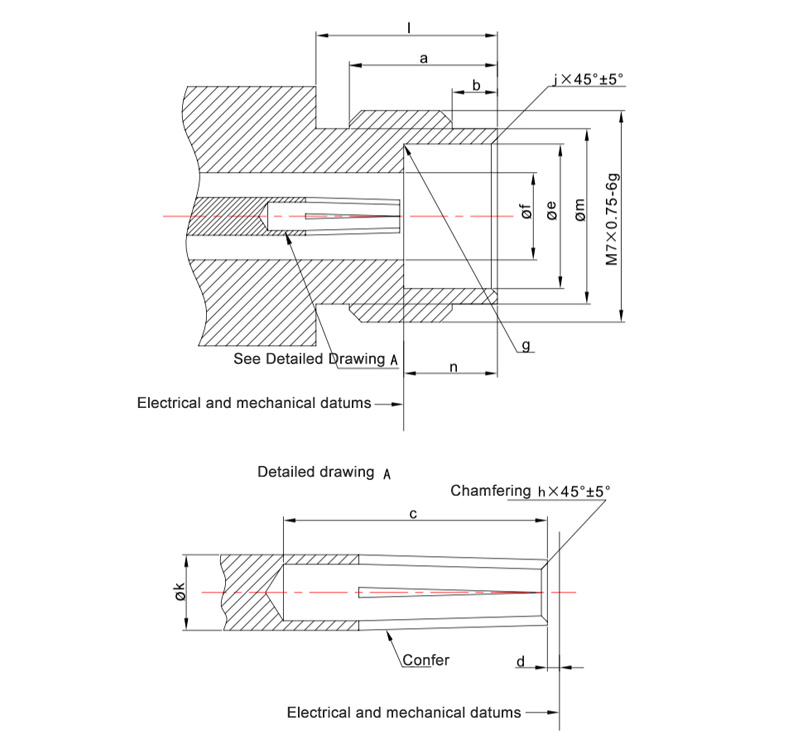

  • 1,85 mm-es sorozatú Jack érintkezők csatlakozó interfész

Méret mm in
min max min max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0,130 － R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Megjegyzések:
A foglalat érintkező elemének felépítése tetszőleges. 0,498–0,523 mm átmérőjű csapokkal való párosítás esetén a méreteknek meg kell felelniük a tükrözési együtthatónak, az illeszkedési jellemzőknek és a csatlakozó tartóssági követelményeinek.

1,85 mm SERIES

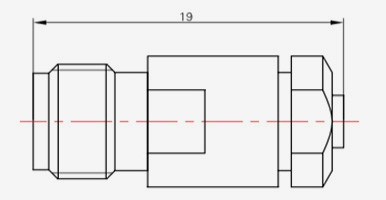

  • 1,85-JB1
    1,85-JB1
    Modell Kábel típusa
    1,85-JB1 SFT-50-1,670-047
  • 1,85-KB1
    1,85-KB1
    Modell Kábel típusa
    1,85-KB1 SFT-50-1,670-047
