BNC csatlakozó

Leírás:

A BNC sorozatú RF koaxiális csatlakozó egy bajonett típusú RF koaxiális csatlakozó, amelyet a MIL-C-39012 amerikai katonai szabványnak megfelelően fejlesztettek ki. A gyors csatlakozás és a megbízható érintkezés jellemzőivel rendelkezik, és a világ egyik legszélesebb körben használt és használt csatlakozója. A BNC sorozatú RF koaxiális csatlakozó karakterisztikus impedanciája 50Ω-ra és 75Ω-ra van felosztva, és a két különböző impedancia csatlakozó mérete megegyezik.

Paraméter:

Fő műszaki adatok:
◆ Jellemző impedancia: 50Ω/75Ω
◆ Frekvencia tartomány: DC-4GHz (50Ω)/DC-1GHz (75Ω)
◆ Szigetelési ellenállás: ≥5000MΩ
◆ Dielektromos ellenállási feszültség: 1500 V (rms)
◆ Feszültség állóhullám-arány (VSWR): ≤1,25
◆ Párosítási ciklusok: 500-szor

Érdeklődni

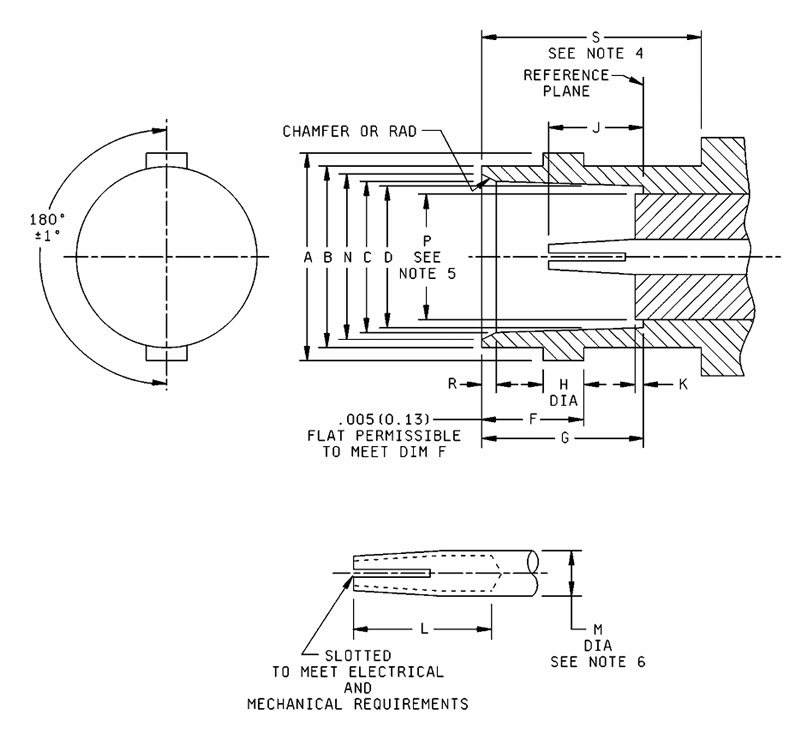

Homályos
hadnagy 		Milliméter (hüvelyk)
Minimális Maximális
A 0,432 (10,97) .436 (11.07)
B 0,378 (9,60) .382 (9,70)
C .327 (8.31) .333 (8.46)
D .319 (8.10) .321 (8.15)
F .204 (5.18) .208 (5.28)
G .327(8.31) 0,335 (8,51)
H 0,075 (1,91) 081 (2.06)
」 .186(4.72) .206 (5.23)
K ------- .006(0.15)
L 0,195 (4,95) -------
M .081 (2.06) 087 (2,21)
N .346(8.79) .356 (9.04)
P ------- .256 (6.50)
R 0,015 (0,38) 0,030 (0,76)
S .414 (10.52) -------

Megjegyzések:
1. A méretek hüvelykben értendők. A metrikus megfelelők zárójelben vannak.
2. A metrikus egyenértékek csak általános tájékoztatást szolgálnak.
3. Ennek az interfésznek meg kell felelnie a DSCC rajzában vagy specifikációjában meghatározott szelvénykövetelményeknek.
4. Hézag a csatlakozó csatlakozó tengelykapcsoló anyjához.
5. A "P" méret a dielektrikum azon részére vonatkozik (ha van ilyen), amely a K mérettel túlnyúlik a referenciasíkon.
6. Az "M" csak az "L" hosszúságra vonatkozik.

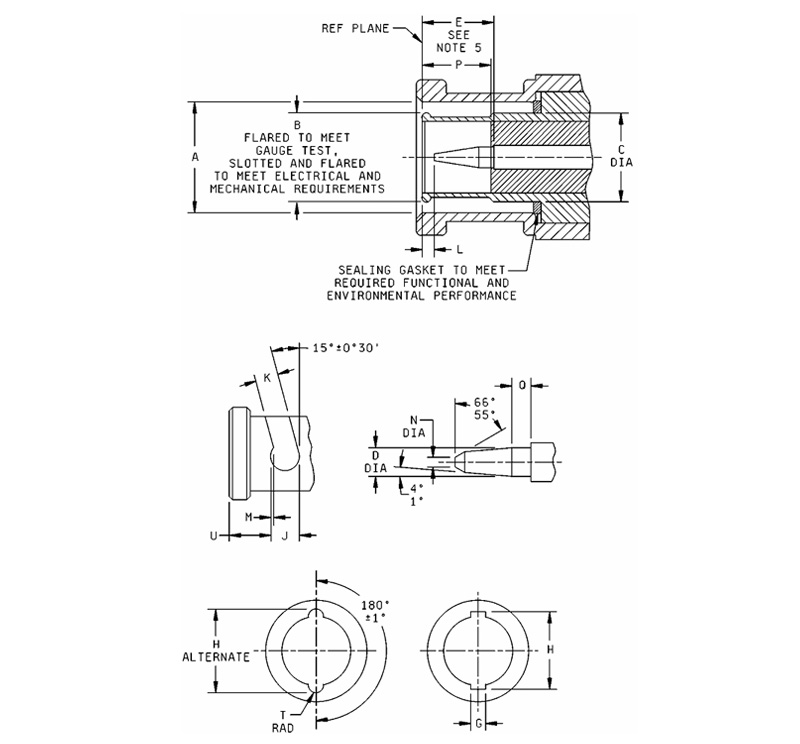

Homályos
hadnagy 		Milliméter (hüvelyk)
Minimális Maximális
A 385 (9,78) 0,390 (9,91)
B Mérőpróba
D 0,052 (1,32) 0,054 (1,37)
E .210 (5.33) 0,230 (5,84)
G .091(2.31) 0,097 (2,46)
H 0,463 (11,76) .473 (12.01)
H alternatíva .394 (10.01) 0,400 (10,16)
J .124(3.15) -------
K .091(2.31) 0,097 (2,46)
L 0,003 (0,08) -------
M 0,018 (0,46) 0,022 (0,56)
N ------- 0,025 (0,64)
P .208 (5.28) -------
K 0,078 (1,98) -------
T 0,045 (1,14) 0,049 (1,24)
U .180(4.57) .184 (4.67)

Megjegyzések:
1. A méretek hüvelykben értendők. A metrikus megfelelők zárójelben vannak.
2. A metrikus egyenértékek csak általános tájékoztatást szolgálnak.
3. Párosított állapotban a tengelykapcsoló mechanizmus rugójának hosszanti ereje annyival haladja meg a tömítő tömítés által kifejtett nyomást, amely szükséges ahhoz, hogy biztosítsa a külső érintkezők összetapadását a referenciasíkban.
4. Ennek az interfésznek meg kell felelnie a szelvényre meghatározott követelményeknek.

BNC SERIES
  • BNC-JB3
    BNC-JB3
    Modell Kábel típusa
    BNC-JB3 SFT-50-3、670-141
  • BNC-KB3
    BNC-KB3
    Modell Kábel típusa
    BNC-KB3 SFT-50-3,670-141
  • BNC-KYB2
    BNC-KYB2
    Modell Kábel típusa d
    BNC-KYB2 SFT-50-2,670-086 Φ2.2
    BNC-KYB3 SFT-50-2,670-141 Φ3,6
  • BNC-J3
    BNC-J3
    Modell Kábel típusa
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    Modell Kábel típusa
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Modell Kábel típusa
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    Modell Kábel típusa
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Modell Kábel típusa
    BNC-JW3Y SYV-50-2-1,RG316

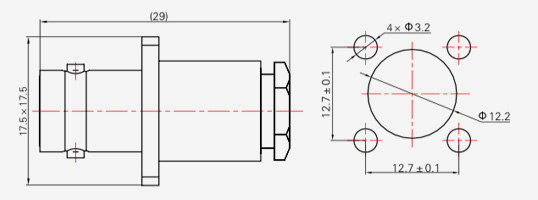

  • BNC-KF3
    BNC-KF3
    Modell Kábel típusa
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KY3
    BNC-KY3
    Modell Kábel típusa
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142

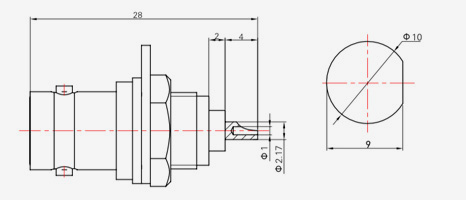

  • BNC-KF
    BNC-KF

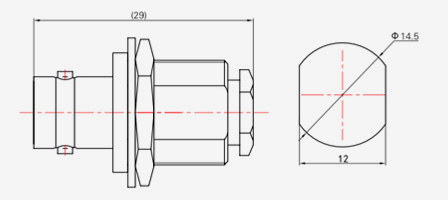

  • BNC-KY
    BNC-KY

TARTSA KAPCSOLATOT

[#bemenet#]
BEADÁS

KAPCSOLÓDÓ TERMÉKEK

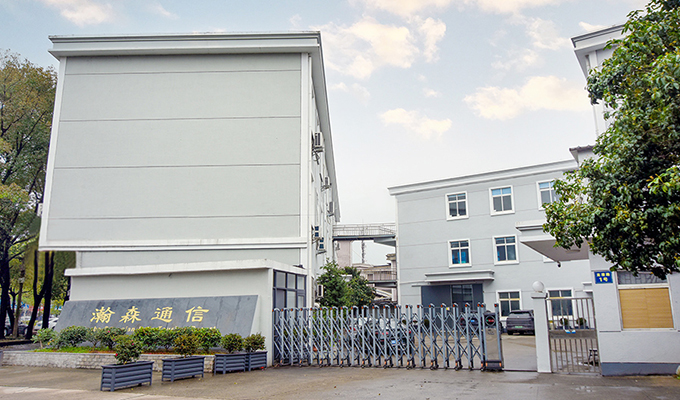

Rólunk
