SMP hermetikusan zárt csatlakozó

Leírás:

Az SMP-J típusú hermetikus RF koaxiális csatlakozó a hermetikus csomagolás jellemzőivel rendelkezik, és csomagolható és hegeszthető a csőhéjra vagy az eszközpanelre. Ennek a terméknek a héja és a belső vezetéke Kovar ötvözetből készült, felülete pedig bevonható kemény- vagy puha arannyal; a szigetelő közeg magas hőmérsékleten szinterezett üvegből készül, a dielektromos állandója körülbelül 4. Előnyei a kis méret, a könnyű súly, a hermetikus tömítés, a nagy megbízhatóság stb. Leginkább olyan esetekben használják, ahol tömítési követelmények vagy különleges követelmények vannak a termék térfogatára és tömegére vonatkozóan, és intenzív telepítésre alkalmas.

Érdeklődni

Alap felépítés:

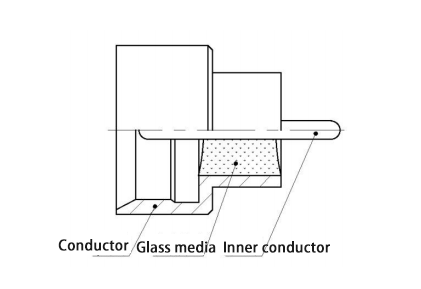

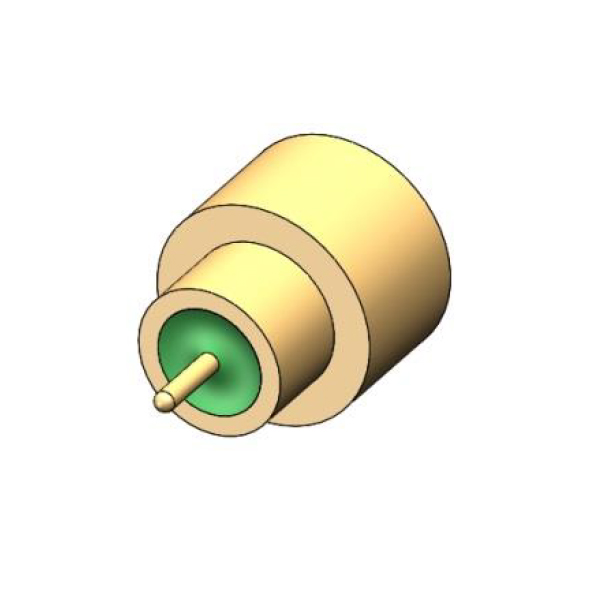

Az SMP-J típusú légzárású RF koaxiális csatlakozó általában három részből áll: külső vezetőből, üvegközegből és belső vezetőből, az alapfelépítést az ábra mutatja.

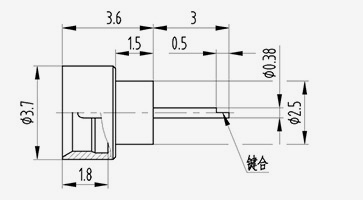

Ha a termék belső vezetőjének szabadon lévő részét betolással vagy felületi hegesztéssel összekötjük, a belső vezető homlokfelülete gömbfejként készíthető; ha a termék belső vezetőjének szabad része ragasztással össze van kötve, akkor a belső vezető homlokfelülete lapos fejként készíthető, vagy a belső vezető szabadon álló részének oldala marható.

Főbb műszaki paraméterek:

Elektromos jellemzők
Jellegzetes impedancia 50Ω Frekvencia tartomány DC ~ 40 GHz
Dielektromos ellenállású feszültség 500 Vrms Szigetelési ellenállás 2000 millió Ω
VSWR feszültség <1.4 Beillesztési veszteség ≤0,05 √f dB(GHz)
Anyag és mechanikai, környezeti tulajdonságok
Burkolat Használható ötvözet/aranyozott Pins Csatlakoztassa a tóriumot Delegálható ötvözet aranyozás
Szigetelő közeg Üveg A csatlakozó tartóssága Teljes visszatartás ≥100 alkalommal
Szivárgási arány ≤1,01325×10 ⁹ Pa ·m³/s Korlátozott visszatartás ≥500 alkalommal
Üzemi hőmérséklet -65 ℃ ~ 165 ℃ Simacsövű ≥1000 alkalommal

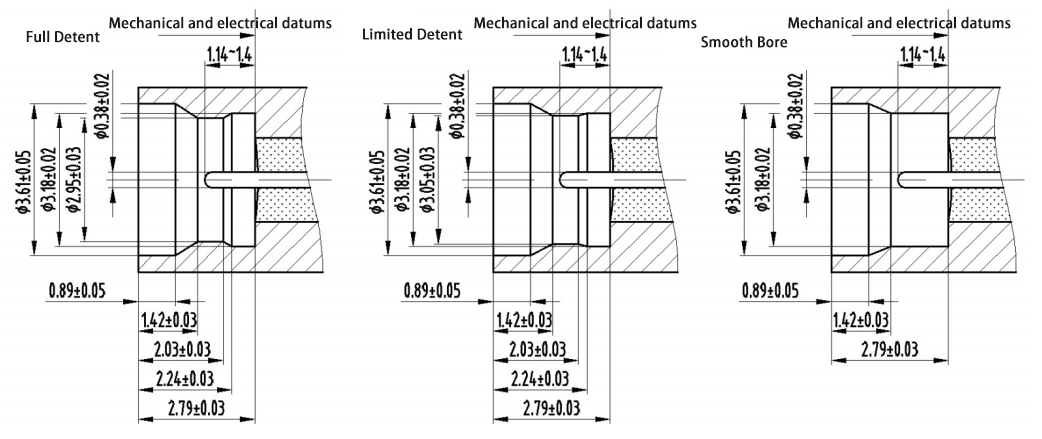

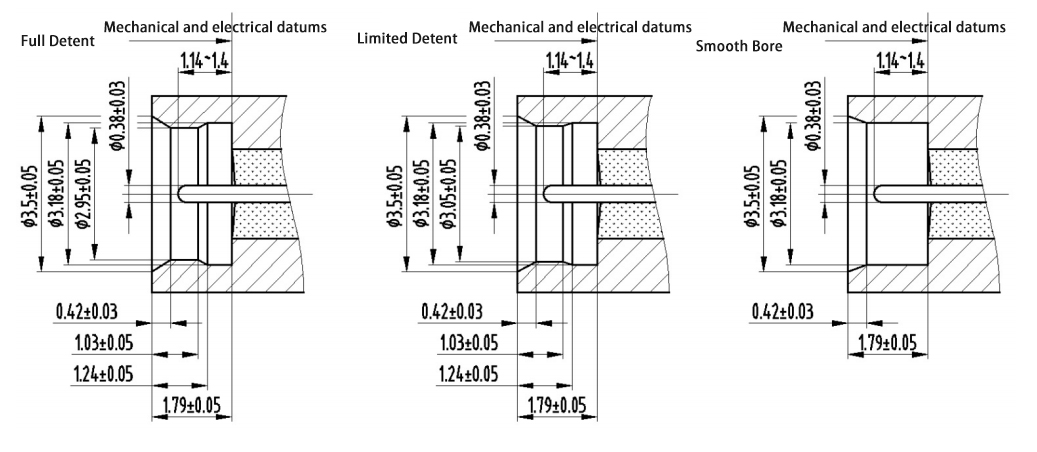

Interfész méretei:
Az SMP-J típusú légzárású RF koaxiális csatlakozóknak három interfészformájuk van: teljes kivezetés, fél kivezetés és könnyű lyuk. A modell elnevezésénél az F a teljes menekülést, az L a fél szökést, az S pedig a fénylyukat. Az interfész méretei szabványos interfész-méretekre és rövid interfész-méretekre vannak felosztva, amelyek mindegyike összekapcsolható az SMP-K típusú csatlakozókkal.

Szabványos interfész mérete:

Rövid interfész mérete:

SMP SERIES

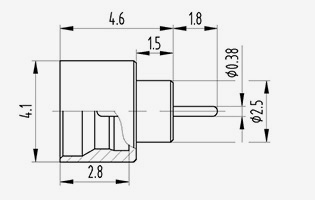

  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    Modell Megjegyzések
    SMP(M)-JYD3S Sima furat
  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    Modell Megjegyzések
    SMP(M)-JYD6L Korlátozott visszatartás
  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    Modell Megjegyzések
    SMP(M)-JYD12L Teljes letartóztatás
  • SMP(M)-JYD13F
    SMP(M)-JYD13F
    Modell Megjegyzések
    SMP(M)-JYD13F Teljes letartóztatás
  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    Modell Megjegyzések
    SMP(M)-JYD14L Korlátozott visszatartás
  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    Modell Megjegyzések
    SMP(M)-JYD17S Sima furat
  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    Modell Megjegyzések
    SMP(M)-JYD19L Korlátozott visszatartás
  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    Modell Megjegyzések
    SMP(M)-JYD22S Korlátozott visszatartás
  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    Modell Megjegyzések
    SMP(M)-JYD23S Korlátozott visszatartás
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    Modell Megjegyzések
    SMP(M)-JYD24S Korlátozott visszatartás
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    Modell Megjegyzések
    SMP(M)-JYD25L Korlátozott visszatartás
  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    Modell Megjegyzések
    SMP(M)-JYD26L Korlátozott visszatartás
  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    Modell Megjegyzések
    SMP(M)-JYD27L Korlátozott visszatartás
  • SMP(M)-JYD28L
    SMP(M)-JYD28L
    Modell Megjegyzések
    SMP(M)-JYD28L Korlátozott visszatartás
  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    Modell Megjegyzések
    SMP(M)-JYD29L Korlátozott visszatartás
  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    Modell Megjegyzések
    SMP(M)-JYD30L Korlátozott visszatartás
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    Modell Megjegyzések
    SMP(M)-JYD31L Korlátozott visszatartás
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    Modell Megjegyzések
    SMP(M)-JYD32F Korlátozott visszatartás
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    Modell Megjegyzések
    SMP(M)-JYD33L Korlátozott visszatartás
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    Modell Megjegyzések
    SMP(M)-JYD34L Korlátozott visszatartás
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    Modell Megjegyzések
    SMP(M)-JYD35L Korlátozott visszatartás
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    Modell Megjegyzések
    SMP(M)-JYD37L Korlátozott visszatartás
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    Modell Megjegyzések
    SMP(M)-JYD41L Korlátozott visszatartás
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    Modell Megjegyzések
    SMP(M)-JYD42S Korlátozott visszatartás
  • SMP(M)-JYD43L
    SMP(M)-JYD43L
    Modell Megjegyzések
    SMP(M)-JYD43L Korlátozott visszatartás
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    Modell Megjegyzések
    SMP(M)-JYD44L Korlátozott visszatartás
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    Modell Megjegyzések
    SMP(M)-JYD45L Korlátozott visszatartás
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    Modell Megjegyzések
    SMP(M)-JYD46L Korlátozott visszatartás
  • SMP(M)-JYD47L
    SMP(M)-JYD47L
    Modell Megjegyzések
    SMP(M)-JYD47L Korlátozott visszatartás
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    Modell Megjegyzések
    SMP(M)-JYD48L Korlátozott visszatartás
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    Modell Megjegyzések
    SMP(M)-JYD49L Korlátozott visszatartás
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    Modell Megjegyzések
    SMP(M)-JYD50S Sima furat
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    Modell Megjegyzések
    SMP(M)-JYD51L Korlátozott visszatartás
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    Modell Megjegyzések
    SMP(M)-JYD52S Sima furat
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    Modell Megjegyzések
    SMP(M)-JYD53L Korlátozott visszatartás
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    Modell Megjegyzések
    SMP(M)-JYD54S Sima furat
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    Modell Megjegyzések
    SMP(M)-JYD55L Korlátozott visszatartás
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    Modell Megjegyzések
    SMP(M)-JYD57S Sima furat
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    Modell Megjegyzések
    SMP(M)-JYD80L Korlátozott visszatartás
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    Modell Megjegyzések
    SMP(M)-JYD81L Korlátozott visszatartás
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    Modell Megjegyzések
    SMP(M)-JYD82L Korlátozott visszatartás
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    Modell Megjegyzések
    SMP(M)-JYD83F Teljes letartóztatás
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    Modell Megjegyzések
    SMP(M)-JYD84S Sima furat
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    Modell Megjegyzések
    SMP(M)-JYD85S Sima furat
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    Modell Megjegyzések
    SMP(M)-JYD86L Korlátozott visszatartás
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    Modell Megjegyzések
    SMP(M)-JYD87S Sima furat
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    Modell Megjegyzések
    SMP(M)-JYD88L Korlátozott visszatartás
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    Modell Megjegyzések
    SMP(M)-JYD89L Korlátozott visszatartás
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    Modell Megjegyzések
    SMP(M)-JYD90L Korlátozott visszatartás
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    Modell Megjegyzések
    SMP(M)-JYD91L Korlátozott visszatartás
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    Modell Megjegyzések
    SMP(M)-JYD92L Korlátozott visszatartás
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    Modell Megjegyzések
    SMP(M)-JYD93S Sima furat
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    Modell Megjegyzések
    SMP(M)-JYD94L Korlátozott visszatartás
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    Modell Megjegyzések
    SMP(M)-JYD95L Korlátozott visszatartás
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    Modell Megjegyzések
    SMP(M)-JYD96L Korlátozott visszatartás
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    Modell Megjegyzések
    SMP(M)-JYD97S Sima furat
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    Modell Megjegyzések
    SMP(M)-JYJ1S Sima furat
