Melyek a leggyakoribb hibák az SMA csatlakozók telepítésekor?

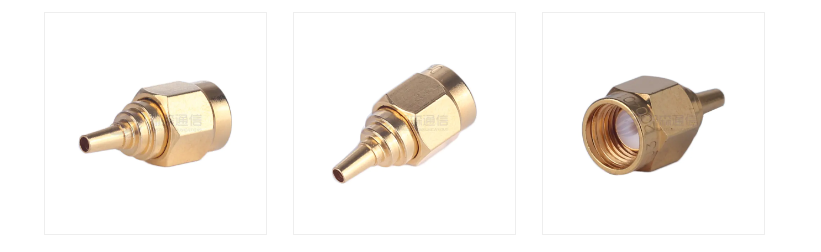

SMA csatlakozók az egyik legelterjedtebb és legszélesebb körben használt koaxiális csatlakozó a rádiófrekvenciás alkalmazásokban, széles körben használják kommunikációs berendezésekben, mikrohullámú rendszerekben, antennákban, tesztműszerekben, GPS-ben, radarban és más nagyfrekvenciás rendszerekben. Bár az SMA-csatlakozó felépítése egyszerűnek tűnik, a telepítés vagy csatlakoztatás során még egy apró hiba is jelgyengüléshez, megnövekedett VSWR-hez, rossz érintkezéshez és akár a berendezés meghibásodásához is vezethet. Ezért az SMA csatlakozók megfelelő felszerelése kulcsfontosságú.

1. Nem megfelelő meghúzási nyomaték
Sok felhasználó beleesik egy általános tévhitbe az SMA-csatlakozók beszerelésekor: vagy csak véletlenül meghúzzák, vagy nyers erővel addig húzzák, amíg "nagyon szoros" nem lesz. Mindkét megközelítés problémát okoz.

Ha nem húzza meg eléggé, rossz érintkezés és instabil csatlakozás lép fel, ami miatt a jel zavaróvá válik. Különösen vibrációs környezetben az SMA fej fokozatosan meglazul, ami fokozott visszaverődéshez és akár a jel megszakadásához vezet. Ha túlfeszíti, akkor károsítja a belső magot, deformálja a meneteket, és károsítja a dielektromos szerkezetet, ami visszafordíthatatlan teljesítményromlást eredményez.

A helyes eljárás az, hogy nyomatékkulccsal húzza meg körülbelül 0,8 N·m szabványos nyomatékra. Ez biztosítja a biztonságos érintkezést, miközben megakadályozza a szerkezeti károsodást, így a professzionális RF telepítés elengedhetetlen eszköze.

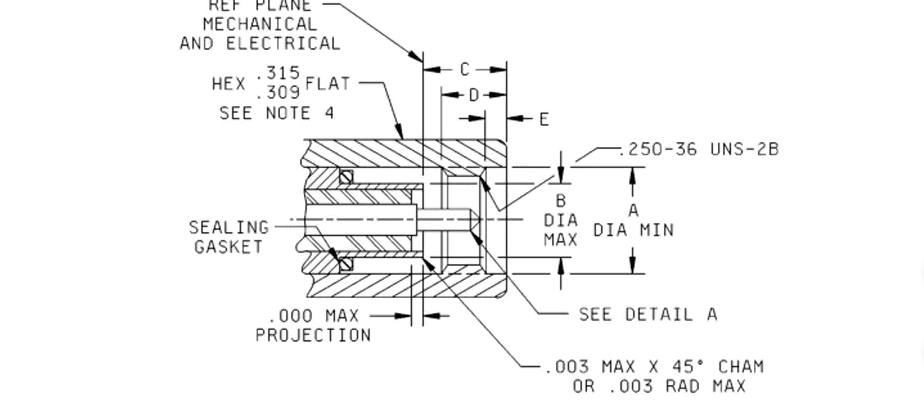

2. A középső vezető hibás beállítása
Az SMA csatlakozók precíziós rádiófrekvenciás csatlakozók rendkívül kicsi középső vezetékekkel (tűkkel vagy aljzatokkal). Az illesztés és a kényszerített behelyezés során előforduló hibás beállítás könnyen okozhat csapok elhajlást és a foglalat deformálódását. Ez a fajta károsodás gyakran helyrehozhatatlan, és szabad szemmel nem látható, de közvetlenül a következőkhöz vezet:
Megnövekedett VSWR
Fokozott jelveszteség
Instabil érintkezés
Behelyezési és eltávolítási nehézségek
A jelek élettartama jelentősen lerövidült
Ez a károsodás különösen a tesztberendezésekben vagy a nagyfrekvenciás rendszerekben rontja a teljes kapcsolat teljesítményét, és nehezen hárítható el.

A helyes eljárás az, hogy óvatosan igazítsa be a vezetéket, óvatosan helyezze be, majd rögzítse nyomatékkulccsal. Soha ne alkalmazzon nyers erőt.

3. A kézi meghúzás fémtörmeléket és oxidokat juttat a felületbe
Sok mérnök általában kézzel húzza meg az SMA-csatlakozókat, különösen a gyakori tesztelés során. Ez nem csak elégtelen nyomatékot eredményez, hanem könnyen bejut a szennyeződésekbe is, mint például a por, fémtörmelék és bőrolaj. Ezek az apró részecskék növelhetik az érintkezési ellenállást, és még az aranyozást is károsíthatják, ami fokozott jelgyengüléshez vezet.

A nagyfrekvenciás csatlakozókban a legkisebb szennyeződések is teljesítményingadozást okozhatnak. Ezért elengedhetetlen, hogy:
Ne húzza meg kézzel (csak enyhén húzza meg a kezdeti pozicionálás során);
Tisztítsa meg a csatlakozási felületeket szöszmentes ruhával vagy alkoholos törlőkendővel a beszerelés előtt;
Kerülje a vezető felületek puszta kézzel való érintését;
A megfelelő tisztítási szokások jelentősen meghosszabbíthatják a csatlakozó élettartamát.

4. Az SMA apa és anya csatlakozótípusok keverése
SMA csatlakozó Az interfészek megjelenésében nagyon hasonlítanak más RF interfészekhez, mint például az RP-SMA, SMB, SMC és N-típusú interfészek. Sokan a megjelenés alapján ítélnek meg, ami inkompatibilis interfészek kényszerített csatlakoztatásához vezet, ami a következőket okozhatja:
Sérült szálak
Törött középső csapok
Deformált belső lyukak
Teljes teljesítményhiba

Az SMA és az RP-SMA (fordított polaritású SMA) különösen könnyen összetéveszthető. Hasonlóan néznek ki, de más a belső szerkezetük. A csatlakozás kényszerítése nemcsak a jelátvitelt akadályozza meg, hanem az eszköz interfészét is károsíthatja.

Csatlakoztatás előtt mindig ellenőrizze:
Ez egy szabványos SMA csatlakozó?
A csatlakozó típusa megfelelő?
Kompatibilis az eszköz portjával?
Megfelel a frekvenciakövetelményeknek (van különbség a szabványos és a precíziós SMA csatlakozók között)?

Kerülje el a drága berendezések nem megfelelő működés miatti károsodását.

5. A csatlakozó kábel túlzott meghajlítása impedancia szakadásokat okoz
Az SMA csatlakozók telepítése során sok probléma valójában nem magában a csatlakozóban van, hanem a telepítés során a kábel nem megfelelő meghajlítása miatt. A koaxiális kábelek nagyon érzékenyek a hajlítási sugarakra. Ha túl élesen hajlik, az a következőkhöz vezet:
Impedancia folytonossági zavarok
Fokozott jelvisszaverődés
Megnövekedett kábelveszteség
Azonnali teszteredmények.

Ezek a problémák különösen a nagyfrekvenciás (6 GHz feletti) alkalmazásoknál szembetűnőek.

Ajánlott irányelvek:
Hajlítási sugár ≥ a kábel átmérőjének 5-szöröse
Kerülje a hajlítást a csatlakozási pont közelében
Kerülje a kábel megfeszítését vagy csavarását.
Ez fenntartja a stabil átviteli teljesítményt.

6. A gyakori párosítás és párosítás elhasználódást okoz
Az SMA-csatlakozók elméleti élettartama általában körülbelül 500 párosítási és feloldási ciklus, de sok tesztelési környezet több tucat párosítási és feloldási ciklust foglalhat magában naponta. A hosszan tartó ismételt használat a következőket okozhatja: az aranyozás kopása; megnövekedett érintkezési impedancia; a penge deformációja; és a középső vezető meglazulása, ami befolyásolja a jel stabilitását, sőt növeli a hibákat.

A megoldások a következők: védőadapter (SMA-kímélő) használata nagyfrekvenciás tesztelési környezetekben; a tesztkábelek rendszeres cseréje; és a csatlakozó érintkező impedanciájában bekövetkező változások figyelése. Ez jelentősen meghosszabbíthatja az értékes műszerek interfészeinek élettartamát.

Míg az SMA csatlakozók felszerelése egyszerű, minden részlet közvetlenül befolyásolja a jel minőségét. A szabványos eljárások követése és a megfelelő szerszámok használata stabil csatlakozást, megbízható teljesítményt és hosszabb berendezés-élettartamot biztosít.
