Hogyan válasszuk ki a megfelelő RF koaxiális adaptert?

A megfelelő választás RF koaxiális adapter kulcsfontosságú, mivel potenciális jelszűk keresztmetszet; a nem megfelelő választás közvetlenül befolyásolhatja a teljes rádiófrekvenciás rendszer teljesítményét. Az alábbiakban található egy RF koaxiális adapter kiválasztásának útmutatója, amely segít a megfelelő választásban.

1. Főbb elektromos paraméterek (Performance Foundation)
Ezek a paraméterek közvetlenül meghatározzák, hogy az adapter támogatja-e az Ön működési frekvenciáját és teljesítményét.

Működési frekvencia:
Ez az elsődleges szempont! Elengedhetetlen annak biztosítása, hogy az RF koaxiális adapter meghatározott frekvenciatartománya lefedi a rendszer legmagasabb működési frekvenciáját.
A különböző típusú RF koaxiális adaptereknek megvannak a maguk frekvenciahatárai. Például az N-típus általában 11 GHz-ig, az SMA 18 GHz-ig/26,5 GHz-ig, 3,5 mm-től 33 GHz-ig, 2,92 mm-től (K-típusú) 40 GHz-ig és 2,4 mm-től 50 GHz-ig terjed.
Alapelv: A kiválasztott adapter frekvenciahatárának magasabbnak kell lennie, mint a rendszer legmagasabb működési frekvenciája.

Impedancia:
Az RF rendszerek túlnyomó többsége 50 ohmos. Egyes TV- és műsorszóró berendezések 75 ohmos rendszerekkel találkozhatnak.
Győződjön meg róla, hogy illeszkedik! Soha ne használjon 50 ohmos adaptert 75 ohmos rendszerben, vagy fordítva, mert ez súlyos impedancia eltérést és jelvisszaverődést okoz.
Feszültség állóhullám-arány (VSWR): A megfelelő minőség alapvető mutatója. Az 1:1-hez közelebbi VSWR jobb, ami kisebb visszaverődést és nagyobb átviteli hatékonyságot jelez.
Az adapter VSWR-je növekvő gyakorisággal romlik. Olvassa el a termék kézikönyvét, hogy megbizonyosodjon arról, hogy a VSWR megfelel a működési frekvenciasáv követelményeinek (pl. < 1,25 a DC-18GHz tartományban).

Beillesztési veszteség: Áramkimaradás, amikor a jel áthalad az adapteren. Az alacsonyabb érték jobb, különösen a nagyfrekvenciás és nagy teljesítményű alkalmazásokban.

A veszteségek elsősorban a vezetőből és a dielektromos anyagokból származnak; a veszteségek általában magasabb frekvenciákkal nőnek.
Névleges teljesítmény: Az adapter által biztonságosan kezelhető maximális átlagos és csúcsteljesítmény.
Az átlagos teljesítmény a hőhatásokhoz kapcsolódik; vegye figyelembe az adapter lehetséges túlmelegedését.
A csúcsteljesítmény a dielektromos bontáshoz kapcsolódik, és különösen fontos a nagy teljesítményű impulzusos rendszerekben.
Mindig hagyjon margót! Ne használja a maximális teljesítményen.

2. Mechanikai és interfész jellemzők (fizikai kapcsolat)
Ez kulcsfontosságú az RF koaxiális adapter helyes és megbízható telepítéséhez a rendszerbe.
Interfész típusa és polaritása:

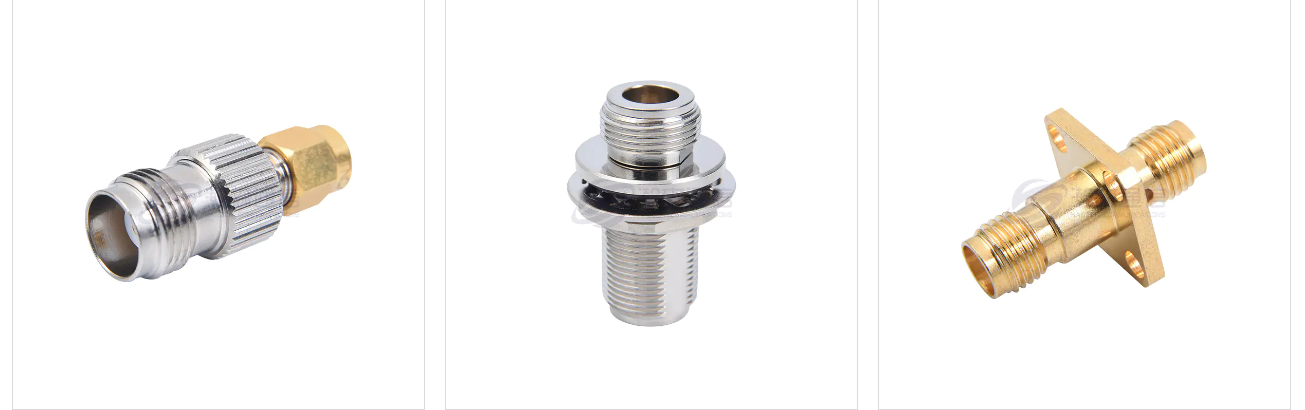

Típus: Határozza meg a szükséges interfész típusát, például SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm stb.
Polaritás: Itt a legnagyobb valószínűséggel fordulnak elő hibák!
Apa csatlakozó: Középső tűvel/belső menettel.
Alsó csatlakozó: Középső furattal/külső menettel.
Kapcsolati kombináció: Adja meg, hogy „férfi-férfi”, „férfi-nő” vagy „nő-nő” kapcsolatra van-e szüksége.

Csatlakozó anyagok és bevonat:
Ház: Általában sárgaréz, rozsdamentes acél vagy nikkelezett sárgaréz. A rozsdamentes acél nagyobb szilárdságot és korrózióállóságot biztosít.
Középső vezető/érintkezőpont: Általában aranyozott berillium réz vagy sárgaréz. Az aranyozott bevonat kiváló vezetőképességet, oxidációs ellenállást és stabil érintkezési ellenállást biztosít, így a legtöbb alkalmazás számára előnyös választás.
Megjegyzés: A gyakori párosítást és kihúzást igénylő alkalmazásoknál fontos a bevonat keménysége és a kopásállóság.

Dielektromos anyag: Általában a politetrafluor-etilén (PTFE/teflon) kiváló elektromos tulajdonságokkal (alacsony veszteséggel), magas hőmérséklettel szembeni ellenállással és kémiai stabilitással rendelkezik.
Nyomatékigény: Nagyon fontos! Használjon nyomatékkulcsot az adapter meghúzásához.
A túlhúzás károsíthatja a meneteket és a tömítéseket, így a csatlakozó használhatatlanná válik.
Az elégtelen meghúzás rossz érintkezést, impedancia megszakadásokat és jelszivárgást eredményez.

3. Alkalmazási forgatókönyvek és speciális követelmények
Az adott használati környezettől függően a következő tényezőket is figyelembe kell venni:
Használati környezet:
Laboratórium/K+F: A nagy teljesítményre és frekvenciatartományra vonatkozó követelmények precíziós adaptereket tehetnek szükségessé.

Gyártási tesztelés: A magas tartóssági és konzisztenciakövetelmények robusztus, ipari minőségű adaptereket tehetnek szükségessé, hosszú illeszkedési és kihúzási élettartammal.

Kültéri/katonai: Vízálló, porálló és sópermetnek ellenálló tulajdonságokra van szükség; IP-besorolású és rozsdamentes acél szerkezetű adaptereket válasszon.

Párosítási és kihúzási élettartam: Azon párosítási és kihúzási ciklusok száma, amelyeket az adapter képes kibírni a teljesítmény romlása előtt. A precíziós adapterek csak 500 ciklust bírnak ki, míg a nagy teljesítményűek több ezer ciklust. Válasszon működési gyakoriságának megfelelően.

Fázis- és amplitúdó-konzisztencia: Többcsatornás rendszerekben (például fázisradar), amikor az adaptereket párokban vagy csoportokban használják, megkövetelik, hogy az egyes adapterek fázis- és amplitúdóváltozásai a lehető legkövetkezetesebbek legyenek. Ebben az esetben nagy pontosságú adapterre van szükség "fázisillesztéssel" vagy "teljesítmény-konzisztenciával".
