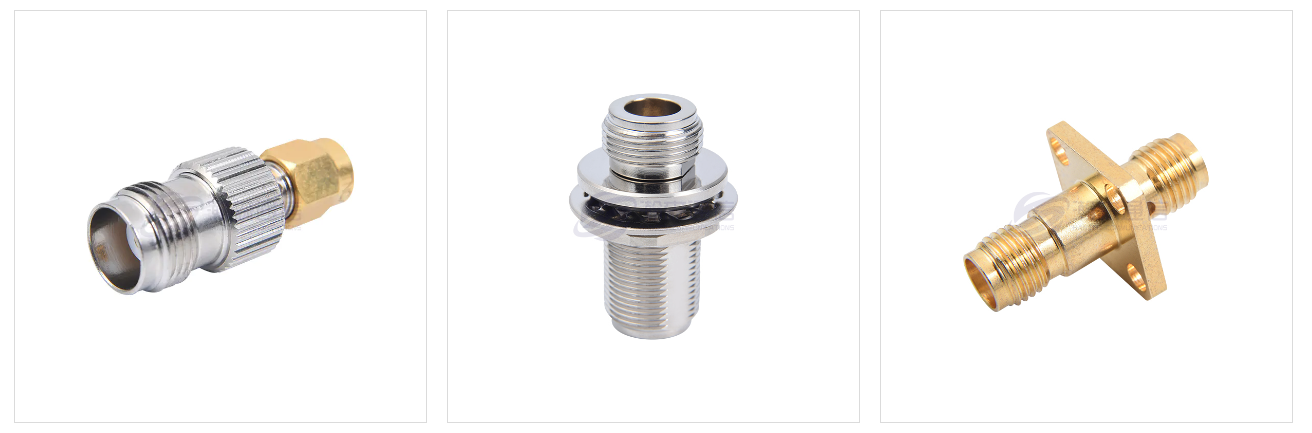

Mi az RF koaxiális adapter?

1. RF koaxiális adapter : Definíció és működési elv
Az RF koaxiális adapterek a rádiófrekvenciás tervezés kulcsfontosságú összetevői, elsősorban különböző típusú vagy méretű koaxiális kábelek és csatlakozók csatlakoztatására szolgálnak, biztosítva az alacsony veszteséget, a nagy stabilitást és az impedanciaillesztést a jelátvitel során. Létfontosságú szerepet játszanak a vezeték nélküli kommunikációban, a tesztelésben és mérésben, a repülőgépiparban és a fogyasztói elektronikában, feloldják az eszközök közötti interfész-összeférhetetlenségeket, miközben biztosítják a nagyfrekvenciás jelek integritását. Az RF koaxiális adapterek elsősorban a csatlakozási módok megváltoztatására, az interfész típusok átalakítására vagy a különböző frekvencia- és impedanciaigényű eszközökhöz való alkalmazkodásra szolgálnak.

Az RF koaxiális adapter magszerkezete egy külső vezetőből (általában aranyozott sárgarézből vagy alumíniumötvözetből készült fémhéj), egy belső vezetőből (egy középső vezetőcsap, gyakran aranyozott rézből vagy berilliumrézből), egy szigetelő közegből (például PTFE) és egy speciális csatlakozószerkezetből (például SMA, NNC) áll. A külső vezető elektromágneses árnyékolást és mechanikai védelmet biztosít, míg a belső vezető továbbítja a jelet, a szigetelő közeg pedig elszigeteli a belső és külső vezetőket, és fenntartja az impedanciaillesztést.

Az RF jelátvitelben az adapter működési elvei elsősorban a folyamatos impedancia illesztésen, az elektromágneses tér korlátozásán és az üzemmód elnyomásán alapulnak. Az impedanciaillesztés a belső és külső vezető átmérőjének, valamint a dielektromos anyag dielektromos állandójának gondosan megtervezett arányán keresztül érhető el, biztosítva, hogy a jelátvitel elkerülje az impedanciaváltozások által okozott visszaverődéseket (jellemzően a feszültség állóhullámarányával (VSWR), ideális 1:1 értékkel mérve). Az elektromágneses térelzárás a külső vezető árnyékoló hatásán múlik, korlátozza az elektromágneses hullámokat a belső vezetőben, megakadályozva a jelszivárgást és a külső interferenciát. Ezenkívül az optimalizált szerkezeti kialakítás elnyomja a magasabb rendű módokat (például a TE/TM módokat), biztosítva a fő TEM mód stabil átvitelét, ezáltal csökkentve a jel torzítását.

Az RF koaxiális adapterek teljesítményét számos kulcsparaméter határozza meg, beleértve a frekvenciatartományt (pl. DC-18 GHz), az impedanciát (általában 50Ω vagy 75Ω), a feszültség állóhullám-arányát (VSWR), a beillesztési veszteséget (energiacsillapítás a jelátvitel során) és a teljesítménykezelést (maximális teljesítménykezelés). Például az 5G kommunikációs rendszerekben az adaptereknek támogatniuk kell a magas frekvenciasávokat (például a 3,5 GHz-et vagy a milliméteres hullámot (28 GHz)), miközben alacsony beillesztési veszteséget kell tartaniuk, hogy megakadályozzák a kommunikáció minőségét befolyásoló jelgyengülést. A nagy teljesítményű alkalmazásokban (például radar- vagy műsorszóró rendszerekben) az energiakezelés és a hőelvezetési teljesítmény fontos kiválasztási szempontokká válik.

A gyakorlati alkalmazásokban az adapter kiválasztása megköveteli az interfész típusának, a működési frekvenciának, a teljesítményigénynek és a környezeti feltételeknek az átfogó figyelembevételét. A gyakori adaptertípusok közé tartozik az SMA–N-típusú és a BNC–SMA. A különböző interfészek eltérő mechanikai szerkezettel és elektromos jellemzőkkel rendelkeznek, így az adapter és a csatlakozó közötti tökéletes illeszkedés biztosítása kulcsfontosságú. Ezenkívül a hosszú távú használat oxidációt vagy mechanikai kopást okozhat az érintkezési felületen, növelve az érintkezési ellenállást és befolyásolva a jelátvitelt. E problémák megoldására a nagy pontosságú megmunkálást (például a belső vezető koncentrikusságának 0,05 mm-en belüli szabályozását) és a felületi aranyozást széles körben használják az érintkezési ellenállás csökkentésére és a tartósság javítására.

Tipikus alkalmazási forgatókönyvek
Teszt és mérés: Tesztberendezések csatlakoztatása különböző interfészekkel (például vektorhálózat-elemzőkkel)
Kommunikációs rendszerek: Adapterek a bázisállomás antennái és az RF modulok között
Katonai és repülési: Adapterek különböző alakú interfészekhez radar és műholdas kommunikációs rendszerekben
Szórakoztató elektronika: 5G-eszközök és Wi-Fi-modulok kutatás-fejlesztése és hibakeresése

Szerkezeti elemek
Az RF koaxiális adapter a következő alapkomponensekből áll:
Külső vezető (héj): Általában fémből (például aranyozott sárgarézből) készül, árnyékolást és mechanikai védelmet biztosít
Belső vezető: A jelátvitelért felelős középső vezetőcsap, jellemzően aranyozott rézből vagy berillium rézből készül
Szigetelés: Olyan anyagok, mint a PTFE (politetrafluor-etilén), amelyek elszigetelik a belső és külső vezetőket, és fenntartják az impedanciaillesztést
Interfész: Menetes, snap-fit ​​vagy egyéb csatlakozási módok (például SMA, N-type, BNC stb.)

2. Az RF koaxiális adapter funkciója
Az RF koaxiális adapterek döntő szerepet játszanak az RF rendszerekben. Alapvető funkcióik a következőkben foglalhatók össze:

Interfész konvertáló híd
Az RF koaxiális adapter elsődleges funkciója a különböző RF csatlakozótípusok és specifikációk közötti átalakítás. Gyakorlati alkalmazásokban gyakoriak az eszközportok és a kábel interfészek közötti eltérések, például amikor a vizsgálóműszer N-típusú csatlakozót használ, és a vizsgált eszköz SMA csatlakozóval rendelkezik. Az adapter kifinomult mechanikai kialakítása lehetővé teszi a zökkenőmentes csatlakozást a különböző típusú csatlakozók között, például az SMA anya és az N-típusú dugasz között, kiküszöbölve az interfész inkompatibilitása által okozott rendszerbeállítási problémákat.

Jelátviteli garancia
A kiváló minőségű RF koaxiális adapterek szigorú impedanciaszabályozással (általában 50Ω vagy 75Ω) biztosítják az impedancia folytonosságát a jelátvitel során. Nagy pontosságú belső koncentrikus szerkezetük alacsony veszteségű dielektromos anyagokkal (például PTFE) kombinálva a jelvisszaverődési arányt (VSWR) 1,5:1 alatt tartja, hatékonyan csökkentve az állóhullámok hatását a rendszer teljesítményére. A 6 GHz alatti frekvenciasávokban a jó minőségű adapterek 0,3 dB alatti beillesztési veszteséget érhetnek el.

Rendszerbővítő hub
Az összetett rádiófrekvenciás rendszerekben az adapterek többutas jelelosztást és -útválasztást tesznek lehetővé. A különböző típusú adapterek kombinálásával a mérnökök rugalmasan építhetnek tesztrendszereket. Például egy dupla aljzatú adapter használata egyetlen jel kettéosztására, vagy derékszögű adapter használata a jel átirányítására, hogy elférjen egy szűk térben. Ez a rugalmasság különösen fontos helyszűke forgatókönyvekben, mint például a bázisállomások telepítése és a járműbe épített rádiófrekvenciás rendszerek.

Kulcsfontosságú teszt- és mérési összetevők
Az RF paraméterek tesztelésekor az adapter minősége közvetlenül befolyásolja a mérési pontosságot. Az olyan eszközök, mint a vektoros hálózati elemzők, adapterekre támaszkodnak, hogy csatlakozzanak a DUT-hoz (tesztelés alatt álló eszköz). Az adapter impedancia-eltérése, vesztesége és egyéb jellemzői a mérési eredményekben szerepelnek. Ezért a metrológiai minőségű adapterek jellemzően légdielektromos és aranyozott bevonatot használnak a kiváló impedanciaillesztési jellemzők (VSWR < 1,2:1) fenntartása érdekében még a 18 GHz-es sávban is.

Alkalmazható speciális környezetekhez
Az adapterek számos speciális modellben állnak rendelkezésre a különböző alkalmazási helyzetekhez:
A nagyfeszültségű adapterek megerősített szigeteléssel rendelkeznek, és 10 kV-ot meghaladó feszültségnek is ellenállnak.
A nagy teljesítményű adapterek ezüstözöttet és kényszerhűtést alkalmaznak, teljesítményük akár 500 W.
A triaxiális adapterek további árnyékoló réteget biztosítanak az érzékeny mérési alkalmazásokhoz.
A robbanásbiztos adapterek megfelelnek a veszélyes helyek, például a petrolkémiai termékek követelményeinek.

Rendszerkarbantartási interfész
Az adapterek interfész-átmeneti megoldást biztosítanak a berendezések karbantartásához és frissítéséhez. Amikor frissítik a régebbi berendezések interfészszabványait, az adapterek lehetővé teszik a régi és új berendezések közötti kompatibilitást a teljes rendszer cseréje nélkül, jelentősen csökkentve az utólagos felszerelési költségeket. Például a 4G-ről 5G-re történő frissítés során az N-7/16 adaptereket széles körben használják a meglévő feeder rendszerekkel való kompatibilitás fenntartására.

Optimalizált jelminőség
A nagy teljesítményű adapterek speciális tervezési jellemzőket használnak a jel integritásának javítására:
A lépcsőzetes impedancia transzformációs struktúra kiterjeszti a működési frekvenciasávot
A dielektromos állandó gradiens anyag csökkenti a felület tükröződését
A beépített szűrés elnyomja az interferenciát bizonyos frekvenciasávokban
Az elektromágneses tömítés javítja az EMC teljesítményt.

Az RF koaxiális adaptereket különböző területeken használják az alábbiak szerint:
(1). Kommunikáció
Bázisállomás és antenna csatlakozás: a jelátvitel minőségének biztosítása érdekében különböző interfészekkel rendelkező RF kábelek párosítására szolgál.
Száloptikai és RF konverzió: megvalósítja az optikai jelek és RF jelek interfész adaptációját hibrid kommunikációs rendszerekben.
Műholdas kommunikáció: csatlakoztassa a műholdas földi állomás berendezéseit és antennáit, hogy biztosítsa a nagyfrekvenciás jelek alacsony veszteségű átvitelét.
(2). Teszt és mérés
Hálózati elemző: alkalmazkodik a különböző interfészekkel rendelkező tesztportokhoz, például N-típusú SMA-hoz.
Spektrumanalizátor: csatlakoztasson különböző specifikációjú szondákat vagy antennákat a vizsgálati tartomány bővítéséhez.
Jelgenerátor: illessze a kimeneti portokat a tesztelt eszközhöz a visszaverődési veszteség csökkentése érdekében.
(3). Repülés és védelem
Radarrendszer: alkalmazkodik a különböző frekvenciasávok RF összetevőihez a jel integritásának biztosítása érdekében.
Katonai kommunikációs berendezések: gyors interfész-konverzió megvalósítása terepi rádiókban és elektronikus hadviselési rendszerekben.
Műholdas és rakétarendszerek: nagyfrekvenciás jelátvitelre használják, és alkalmazkodnak a zord környezethez.
(4). Orvosi berendezések
MRI rádiófrekvenciás tekercs: összeköti a tekercset a képalkotó rendszerrel a nagyfrekvenciás jel stabilitásának biztosítása érdekében.
RF ablációs berendezés: a kezelő szondát a gazdához igazítja az energiaátvitel hatékonyságának biztosítása érdekében.
(5). Autóelektronika
Járművekre szerelt radar (milliméteres hullámú radar): alkalmazkodik a 77 GHz/79 GHz-es radarmodulokhoz és tesztberendezésekhez.
Jármű mindenhez (V2X): csatlakoztatja az antennát a kommunikációs modulhoz, hogy támogassa az 5G/C-V2X jelátvitelt.
(6). Műsorszórás és televízió
RF adó: különböző interfésszel rendelkező adagolókat és erősítőket illeszt.
Műholdas TV vétel: átalakítja az interfészt az LNB és a vevő között (például F típusú N típusúvá).
(7). Az ipar és a tárgyak internete
RFID rendszer: összeköti az olvasót és az antennát a rádiófrekvenciás azonosítási teljesítmény optimalizálása érdekében.
Vezeték nélküli szenzorhálózat: alkalmazkodik a különböző frekvenciasávú kommunikációs modulokhoz, mint például a LoRa és a ZigBee.
(8). Tudományos kutatás és oktatás
Laboratóriumi rádiófrekvenciás kísérletek: különböző vizsgálóberendezések, például oszcilloszkópok és jelforrások rugalmas csatlakoztatása. Tanítási bemutató: Segíti a tanulókat megérteni az RF interfész illesztésének és jelátvitelének alapelveit.

3. Az RF koaxiális adapterek gyakori hibái
Az RF koaxiális adaptereket, mint az RF jelátvitel kulcsfontosságú csatlakozóit, széles körben használják a kommunikációban, a tesztelésben és mérésben, a repülésben, az orvosi berendezésekben és más területeken. Teljesítményük közvetlenül befolyásolja a jelátvitel minőségét és a rendszer stabilitását. Azonban hosszan tartó használat vagy nem megfelelő működés esetén az adapterek különféle hibákat okozhatnak, amelyek jelgyengüléshez, visszaverődéshez, sőt rendszerhibákhoz vezethetnek. Az alábbiakban részletesen ismertetjük a gyakori RF koaxiális adapterhibákat és azok okait, valamint a megfelelő megelőző és karbantartási javaslatokat.

Az RF koaxiális adapter hibái általában a gyenge érintkezés, a mechanikai sérülés, az impedancia eltérése, az elektromos teljesítmény romlása, a tömítés meghibásodása, a rendellenes frekvencia-válasz és a túlzott hőmérséklet-emelkedés kategóriába sorolhatók. Ezek a hibák egymástól függetlenül vagy egymással összefüggésben fordulhatnak elő, és együttesen befolyásolják az adapter teljesítményét.

A rossz érintkezés az RF koaxiális adapterek egyik leggyakoribb hibája. Ez szakaszos jelátvitelben, megnövekedett beillesztési veszteségben vagy magas állóhullámarányban (VSWR) nyilvánul meg. A rossz érintkezést számos tényező okozhatja, amelyek közül a leggyakoribb az interfész oxidációja. Az adaptercsatlakozók általában aranyozott vagy ezüstözöttek a vezetőképesség és a korrózióállóság növelése érdekében. A nedvességnek, sópermetnek vagy vegyi szennyeződésnek való hosszan tartó expozíció azonban a bevonat kopását vagy oxidációját okozhatja, ami növeli az érintkezési ellenállást. Ezenkívül a gyakori be- és kihúzás, illetve a durva kezelés deformálhatja a csapokat vagy aljzatokat, ami megakadályozza a biztonságos csatlakozást. A nem megfelelően meghúzott menetes adapterek (például N-típusú és SMA) szintén instabil jelátvitelhez vezethetnek. Szélsőséges esetekben a rossz érintkezés ívképződést okozhat, ami tovább károsíthatja az adaptert vagy a csatlakoztatott eszközt.

A mechanikai sérülések szintén gyakori meghibásodások, amelyek repedezett házakban, lecsupaszított menetekben vagy deformálódott csatlakozókban nyilvánulnak meg. Az RF koaxiális adapterházak jellemzően fémből (például sárgarézből vagy rozsdamentes acélból) készülnek, hogy jó árnyékolást és mechanikai szilárdságot biztosítsanak, de külső behatások, túlzott nyomaték vagy hosszan tartó mechanikai igénybevétel miatt továbbra is megsérülhetnek. Például, ha túlzott nyomatékot alkalmaz egy csavarkulccsal a beszerelés során, lecsupaszíthatja a meneteket vagy deformálhatja a házat, ami befolyásolja a jelátvitelt. Ezenkívül az adapter középső vezetéke sérülékeny, és meggörbülhet vagy eltörhet, ha a csatlakoztatás és a kihúzás során rosszul illeszkedik, ami súlyosan befolyásolja az elektromos teljesítményt. A vibrációs vagy ütési környezetek (mint például az autóipari és légiközlekedési alkalmazások) növelik a mechanikai sérülések kockázatát, ezért elengedhetetlenek a nagy megbízhatóságú adapterek és a kilazulásgátló intézkedések.

Az impedancia eltérése különösen nagy gondot okoz az RF rendszerekben. Ha az adapter nem egyezik a rendszer impedanciájával, az jelvisszaverődést, megnövekedett állóhullámarányt (SWR) okozhat, és még az adót is károsíthatja. A szabványos RF rendszerek általában 50 Ω vagy 75 Ω impedanciát használnak. A különböző impedanciájú adapterek keverése (például 50 Ω-os adapter használata 75 Ω-os rendszerben) jelentős impedancia-szakadásokat okozhat, ami jelvisszaverődést okozhat. Ezenkívül az adapter belső vezetőin belüli méreteltérések vagy a nem szabványos dielektromos anyagok impedanciaeltérést okozhatnak a névleges értéktől. Például egyes alacsony költségű adapterek nem szabványos dielektromos anyagokat használhatnak instabil dielektromos állandókkal, ami impedancia-ingadozást eredményez a nagyfrekvenciás jelátvitel során. A nagyfrekvenciás alkalmazásokban, mint például a milliméteres hullámok, az adapter gyártási pontossága különösen kritikus az impedancia illesztése szempontjából. A mikrométeres mérethibák jelentősen ronthatják a teljesítményt.

Az elektromos teljesítmény romlása progresszív meghibásodás, amely az RF koaxiális adapterekben idővel előfordulhat. Elsősorban fokozott beillesztési veszteségben, zajinterferenciában vagy egyenetlen frekvencia-válaszban nyilvánul meg. Az elektromos teljesítmény romlásának okai közé tartozik a belső dielektrikum elöregedése, a vezető felületének szennyeződése vagy a rossz forrasztási kötések. Például a politetrafluor-etilén (PTFE), az adapterek szokásos dielektromos anyaga, kiváló nagyfrekvenciás jellemzőket és hőmérsékletállóságot kínál. Azonban hosszan tartó magas hőmérsékleti körülmények között elöregedhet, ami változást okoz a dielektromos állandóban, és ezáltal befolyásolja a jelátvitelt. Ezenkívül az adapterbe jutó por, olaj vagy egyéb szennyeződések növelhetik az érintkezési ellenállást, vagy további parazita kapacitást/induktivitást vezethetnek be, ami befolyásolja a nagyfrekvenciás jeleket. A rossz forrasztás (például laza forrasztás a belső vezető és a csatlakozó között) szintén okozhat jelszakadást vagy nemlineáris torzítást.

A tömítés meghibásodása elsősorban a vízálló és porálló adaptereket érinti, ami belső vízbehatolásban, sópermetes korrózióban vagy leromlott elektromos teljesítményben nyilvánul meg. A kültéri kommunikációs berendezésekben, autóradarokban vagy tengeri elektronikus berendezésekben használt adapterek általában bizonyos szintű védelmet igényelnek (például IP67). A tömítőgyűrű elöregedése, sérülése vagy nem megfelelő felszerelése (például a vízálló anya meghúzásának hiánya) lehetővé teheti a nedvesség vagy sópermet behatolását és korrodálódását a belső vezetőbe vagy a dielektromos anyagba. Szélsőséges hőmérséklet-ingadozások esetén a tömítőanyag a hőtágulás és összehúzódás miatt is elveszítheti rugalmasságát, tovább rontva a tömítési teljesítményt. A tömítés meghibásodása nemcsak az elektromos teljesítményt befolyásolja, hanem rövidzárlatot vagy a berendezés károsodását is okozhatja. Ezért az adapter tömítésének rendszeres ellenőrzése elengedhetetlen zord környezetben.

A rendellenes frekvenciaválasz arra utal, hogy az adapter jelentős jelgyengülést vagy rezonanciaeltolódást tapasztal bizonyos frekvenciasávokon belül. Az RF koaxiális adapterek általában meghatározott frekvenciasávokhoz vannak optimalizálva, és a névleges frekvenciatartományon kívüli használatuk ronthatja a teljesítményt. Például egy szabványos SMA-adapter általában 18 GHz-re van besorolva. A szerkezeti korlátok azonban jelentős beillesztési veszteséget vagy rezonanciát okozhatnak, ha milliméteres hullámsávban (pl. 40 GHz) használják. Ezenkívül az adapter belső deformációja (például egy meggörbült középső vezető vagy egyenetlen dielektromos anyag) megváltoztathatja az elosztott kapacitás- vagy induktivitás-paramétereket, ami rendellenes frekvenciaválaszhoz vezethet. A szélessávú vagy ultraszéles sávú rendszerekben különösen fontos az adapter frekvenciájának egyenletessége, és a jelintegritás biztosításához elengedhetetlenek a nagy teljesítményű modellek.

A túlzott hőmérséklet-emelkedés gyakori probléma az adapterekkel a nagy teljesítményű alkalmazásokban, ami meleg vagy akár forró házként nyilvánul meg. Az RF jelátvitel során az adapter érintkezési ellenállása és dielektromos vesztesége hővé alakul. A nem megfelelő hőleadás vagy a névleges teljesítmény túllépése túlzott hőmérséklet-emelkedéshez vezethet. Például a műsorszóró adókban vagy radarrendszerekben az adaptereknek több száz watt vagy akár kilowatt átlagos teljesítményszintet is ki kell bírniuk. Ha az érintkezés gyenge, vagy az anyag hővezető képessége rossz (például gyenge minőségű fém burkolat), hő felhalmozódhat és károsíthatja a belső szerkezetet. A hosszan tartó magas hőmérséklet szintén felgyorsíthatja a dielektromos öregedést és a tömítés meghibásodását, tovább csökkentve az adapter élettartamát.

Az RF koaxiális adapter meghibásodásának csökkentése érdekében a következő megelőző és karbantartási intézkedéseket lehet tenni: Először megfelelően szerelje fel az adaptert, és húzza meg a csatlakozót a gyártó által javasolt nyomatéki előírásoknak megfelelően, elkerülve a túl- vagy alulfeszítést. Másodszor, rendszeresen ellenőrizze az adapter állapotát, tisztítsa meg a csatlakozót (abszolút alkohollal), és ellenőrizze az oxidáció vagy kopás jeleit. Harmadszor, ügyeljen az impedancia illesztésére, és kerülje a különböző impedanciájú adapterek vagy kábelek keverését. Negyedszer, válasszon vízálló és korrózióálló modelleket kültéri vagy zord környezethez, és rendszeresen ellenőrizze a tömítéseket. Végül kerülje az adapter túlhúzását vagy túlterhelését, és válassza ki az alkalmazási követelményeknek megfelelő teljesítményt és frekvenciatartományt.

Összefoglalva, az RF koaxiális adapter meghibásodása több tényezőt is magában foglal, beleértve a mechanikai, elektromos és környezeti tényezőket. Megfelelő kiválasztás, szabványos működés és rendszeres karbantartás jelentősen meghosszabbíthatja élettartamát és biztosítja a rendszer stabilitását. A magas megbízhatósági követelményeket támasztó alkalmazásokban (például repülőgép- és katonai kommunikáció) ajánlott jó minőségű adaptereket választani, és szigorú tesztelési folyamatot kell kialakítani a hosszú távú stabil működés biztosítása érdekében.

A gyakori RF koaxiális adapter hibáinak táblázatos összefoglalása:

Kiegészítő megjegyzések:
Megelőző karbantartási javaslatok:
Rendszeresen ellenőrizze az adapter megjelenését és elektromos teljesítményét (például tesztelje az állóhullám-arányt egy hálózati elemzővel).
Rezgő környezetben használjon kilazulásgátló meneteket vagy reteszelő mechanizmusokat (pl. SMA fordított menetes).
Végezzen hőszimulációt vagy tényleges hőmérséklet-emelkedési tesztet a nagy teljesítményű alkalmazások előtt.

Kiválasztási szempontok:
A nagyfrekvenciás alkalmazásokhoz a levegő-dielektromos vagy kis veszteségű PTFE adapterek használata előnyös.
Kíméletlen környezetekhez (például katonai és űrhajózási alkalmazásokhoz) válasszon adaptereket aranyozott csatlakozókkal és teljesen rozsdamentes acél szerkezettel.

4. Hogyan lehet meghosszabbítani az RF koaxiális adapterek élettartamát?
Az RF koaxiális adapter élettartamának meghosszabbítása megfelelő használatot, napi karbantartást, környezetgazdálkodást és egyéb szempontokat igényel. Íme néhány kulcsfontosságú intézkedés:

(1). Megfelelő használat és működés
Kerülje a gyakori csatlakoztatást és kihúzást: Az ismételt be- és kihúzás megviseli az interfész fém érintkezőfelületét, ami impedanciaeltérést vagy jelvesztést eredményez. Csak szükség esetén próbálja meg bontani a kapcsolatot. Igazítsa be a csatlakozót és húzza meg: Győződjön meg arról, hogy az apa és az anya csatlakozók egy vonalban vannak, mielőtt elfordítaná és meghúzná, hogy elkerülje a meneteltérést vagy a keresztszál sérülését. Használjon megfelelő nyomatékot: A túlfeszítés károsítja a meneteket, és a túl laza érintkezés rossz. Kézi meghúzás után nyomatékkulccsal meghúzhatja a gyártó által ajánlott érték szerint. Ne működtesse bekapcsolt állapotban: Győződjön meg arról, hogy a készülék ki van kapcsolva, mielőtt bedugja és kihúzza, nehogy az ívkisülés károsítsa az érintkezési pontokat.
(2). Fizikai védelem
Kerülje el a mechanikai igénybevételt: Kerülje az adapter hajlítását, húzását vagy oldalirányú erőt, különösen a kábelek csatlakoztatásakor. A feszültség csökkentése érdekében használjon derékszögű adaptereket vagy kábeltartókat. Tartsa tisztán a felületet: Fedje le porvédő sapkával, ha nem használja, hogy elkerülje a por, olaj vagy oxidációt. Az antioxidánsok nedves környezetben használhatók. Kerülje a leejtést vagy az ütést: A precíziós adapter belső szerkezete könnyen megsérülhet az ütés hatására, ezért óvatosan bánjon vele.
(3). Környezetgazdálkodás
Szabályozza a hőmérsékletet és a páratartalmat: A magas hőmérséklet felgyorsítja a fém oxidációját, a páratartalom pedig könnyen korróziót okozhat. Használata 10-30 ℃ hőmérsékletű és <60% páratartalmú környezetben javasolt. Szélsőséges körülmények között válasszon zárt adaptert. Korrózió- és porálló: Az aranyozott vagy rozsdamentes acél interfészekkel ellátott adaptereket ipari vagy kültéri környezethez kell kiválasztani, és rendszeresen tisztítani kell. (4). Rendszeres karbantartás Tisztítsa meg a felületet: Törölje le az érintkező felületet vízmentes alkohollal és szöszmentes ruhával. A makacs foltok speciális tisztítószerrel távolíthatók el. Kerülje a koptató anyagok használatát. Ellenőrizze a kopást és sérüléseket: Rendszeresen ellenőrizze az interfészt karcolások, rozsdásodás vagy deformáció szempontjából, ellenőrizze a jel minőségét, és időben cserélje ki, ha nem normális. Kenje meg a menetet (opcionális): Egyes adaptereket meg lehet kenni kis mennyiségű szilikonzsírral, de ügyeljen arra, hogy ez ne befolyásolja az elektromos teljesítményt.
(5). Válassza ki a megfelelő adaptert
Megfelelő specifikációk: Győződjön meg arról, hogy az olyan paraméterek, mint az impedancia (például 50 Ω/75 Ω), a frekvenciatartomány és a teljesítménykapacitás megfelelnek a rendszerkövetelményeknek a túlterhelés elkerülése érdekében.
A jó minőségű anyagok előnyben részesítése: Az aranyozott interfészek korrózióállóbbak, mint a nikkelezett interfészek, és a PTFE szigetelőanyagok stabilabb teljesítményt nyújtanak magas frekvenciákon.
(6). Tárolási óvintézkedések
Száraz helyen tárolandó: Ha hosszabb ideig nem használja, tegye antisztatikus zacskóba, és adjon hozzá szárítószert, hogy elkerülje a levegő hatását.
Kerülje a halmozást: Tárolja lazán, hogy elkerülje a felület összenyomódását és deformálódását.
(7). Egyéb javaslatok
Használjon adapterkábeleket a gyakori be- és kihúzás helyett: Ha egy interfészt gyakran kell váltani, rövid kábeles rögzített adapter használható a kopás csökkentése érdekében.
Rendszeres kalibrálás és tesztelés: Ha nagyfrekvenciás alkalmazásokat használ, rendszeresen használjon hálózati elemzőt az adapter teljesítményének romlásának észlelésére.

5.RF koaxiális adapter tisztítási útmutató
(1). Tisztítás előtti előkészítés
Szükséges eszközök
Szöszmentes kendő vagy pamut törlőkendő (például lencsékendő, mikroszálas kendő)
Abszolút alkohol (99% izopropil-alkohol IPA) vagy speciális elektronikus tisztítószer (például DeoxIT D5)
Sűrített levegős kanna vagy légfúvó (por eltávolítására)
Puha kefe (nem fém anyag, a karcolás elkerülése érdekében)
Antisztatikus kesztyűk (az elektrosztatikus kisülés megakadályozására, hogy károsítsák az érzékeny alkatrészeket)
Óvintézkedések
Kikapcsolási művelet: Tisztítás előtt győződjön meg arról, hogy a készülék ki van kapcsolva, hogy elkerülje a rövidzárlat vagy az áramütés veszélyét.
Kerülje a korrozív oldószereket: A klórt vagy ammóniát tartalmazó tisztítószerek (például üvegvíz, WD-40) károsíthatják a bevonatot.
Kíméletes kezelés: A kopás elkerülése érdekében kerülje az erős karcolásokat, különösen az aranyozott felületeken.
(2). Tisztítási lépések
1. lépés: Előzetes poreltávolítás
Sűrített levegővel vagy légfúvóval fújja el a port és a törmeléket az adapter felületéről és interfészéről.
Ha makacs részecskék vannak, puha kefével finoman söpörje le őket (a karcolások elkerülése érdekében kerülje a fémkeféket).
2. lépés: Tisztítsa meg az érintkező felületet (férfi/nő)
Mártson be egy kis mennyiségű vízmentes alkoholt vagy elektronikus tisztítószert (ne permetezzen közvetlenül, nehogy a folyadék behatoljon a szigetelőrétegbe).
Óvatosan törölje le szöszmentes ruhával vagy vattakoronggal:
Külső meneteknél (apa): törölje le a menet mentén forgásirányban.
Belső menetekhez (anya): Használjon vattacsomót a spirálszerű tisztításhoz, hogy elkerülje a maradék szálakat.
A makacs oxidréteg kezelése:
Kisebb oxidáció esetén DeoxIT tisztítószer használható. Felhordás után hagyja hatni 1-2 percig, mielőtt letörölné.
Erősen oxidált vagy korrodált adapter cseréje javasolt. A kényszertisztítás tovább károsíthatja.
3. lépés: Tisztítsa meg a külső burkolatot
Törölje le az adapter héját alkoholos pamutkendővel az olaj és az ujjlenyomatok eltávolításához.
Akadályozza meg, hogy folyadék kerüljön a nem tömített adapterek belsejébe. 4. lépés: Szárítás Tisztítás után hagyja állni 5-10 percig, hogy az alkohol teljesen elpárologjon. A száradás felgyorsítására sűrített levegő használható (alacsony hőmérséklet a páralecsapódás elkerülése érdekében).
(3). Ellenőrzés tisztítás után
Szemrevételezés: Győződjön meg arról, hogy nincsenek maradék szálak, foltok vagy korrózió.
Elektromos teszt (opcionális):
Használjon hálózati elemzőt vagy multimétert az érintkezési ellenállás és a VSWR (állóhullám-arány) ellenőrzéséhez a normál teljesítmény érdekében.
Ha a jel rendellenes (például megnövekedett behelyezési veszteség), annak oka lehet a hiányos tisztítás vagy az adapter megsérülése.
(4). Napi karbantartási ajánlások
Rendszeresen tisztítsa (3-6 havonta vagy gyakrabban, ha nagy poros környezetben).
Használjon porvédő sapkát: Takarja le a felületet, ha nem használja, hogy elkerülje a por és az oxidációt.
Kerülje a közvetlen érintkezést a fémfelületekkel: az ujjlenyomatokból származó só és zsír felgyorsítja a korróziót.
Ne használjon csiszolópapírt, fémkefét vagy kemény tárgyakat a karcoláshoz.
Kerülje a szilikon kenőanyagok használatát (elszennyezheti az érintkezési felületet és befolyásolhatja a nagyfrekvenciás jeleket).
(5). Különleges esetkezelés
Tengervíz/magas páratartalmú környezet: Tisztítás után vigyen fel antioxidánst.
A szál elakadt: Adjon hozzá egy kis érintkezőtisztítót, és óvatosan forgassa, ne erőltesse.

RF koaxiális adapter tisztítási útmutatója:

Napi karbantartási javaslatok:

Az RF koaxiális adapterek megfelelő tisztítása jelentősen meghosszabbítja élettartamukat és stabil jelátvitelt biztosít. Főbb pontok:
Óvatosan tisztítsa meg egy szöszmentes ruhával és vízmentes alkohollal.
Kerülje a súroló hatású oldószereket és a kemény tárgyakkal való karcolásokat.
Tisztítás után alaposan szárítsa meg és ellenőrizze az elektromos teljesítményt.

6. RF koaxiális adapter GYIK
(1). Alapfogalmak
1. kérdés: Mi az RF koaxiális adapter?
V: Az RF koaxiális adapter egy átalakító eszköz, amelyet koaxiális kábelek vagy különböző interfésztípusú eszközök csatlakoztatására használnak, biztosítva az impedanciaillesztést (például 50 Ω vagy 75 Ω) a jelátvitel során, és csökkentik a visszaverődést és a veszteséget.
2. kérdés: Melyek az RF adapterek általános típusai?
V: A gyakori típusok a következők:
Interfész típusa szerint: SMA, N-típusú, BNC, TNC, SMB, MCX stb.
Nem szerint: férfi (tűvel), nő (bujóval).
Funkció szerint: egyenes, derékszögű, csillapítás, közvetlen leválasztás stb.

(2). Kiválasztás és használat
Q3: Hogyan válasszunk megfelelő RF adaptert?
V: A következő tényezőket kell figyelembe venni:
Impedancia illesztés (50Ω vagy 75Ω).
Frekvenciatartomány (például az SMA adapterek általában támogatják a 0-18 GHz-et, az N-típus elérheti a 18 GHz-et is).
Interfész típusa (például SMA-tól N-típusig). Teljesítmény (nagy teljesítményű alkalmazásokhoz speciális adapter szükséges). Anyagok és bevonat (az aranyozott felület korrózióállóbb, a PTFE szigetelőanyag jobb nagyfrekvenciás teljesítményű).

4. kérdés: Az adapter hosszú ideig csatlakoztatható a készülékhez?
V: Igen, de vegye figyelembe: Kerülje a gyakori be- és kihúzást a kopás miatt. Magas páratartalmú vagy korrozív környezetben ajánlott rendszeresen ellenőrizni az oxidációs állapotot.

5. kérdés: Mi a teendő, ha az adapter nincs megfeszítve vagy laza?
V: Ellenőrizze, hogy a menetek egy vonalban vannak-e, hogy elkerülje a keresztszál sérülését. Használjon nyomatékkulcsot a gyártó által javasolt érték (például 8-10 in-lbs) meghúzásához. Ha erős a menetkopás, az adaptert ki kell cserélni.

(3). Tisztítás és karbantartás
6. kérdés: Rendszeresen kell tisztítani az adaptert? Milyen gyakran? V: Porszegény környezet: Tisztítsa meg 6-12 havonta egyszer. Nagy portartalmú/ipari környezet: Tisztítsa meg 1-3 havonta egyszer. Tisztítási módszer: Törölje le az érintkező felületet vízmentes alkohollal (99% IPA) és egy szöszmentes ruhával.

7. kérdés: Hogyan lehet kezelni az oxidációt az adapter érintkező felületén?
V: Enyhe oxidáció: Törölje le elektronikus tisztítószerrel, például DeoxIT-tel.
Súlyos oxidáció: Ajánlott az adapter cseréje. A kényszertisztítás tovább károsíthatja.

8. kérdés: Használható a WD-40 az adapter meneteinek kenésére?
V: Nem! A WD-40 maró hatású összetevőket tartalmaz, és károsíthatja a bevonatot. Ha kenésre van szükség, használjon speciális szilikonzsírt (például Dow Corning Molykote 44).

(4). Hibaelhárítás
9. kérdés: Mi lehet az oka az adapter által okozott fokozott jelvesztésnek?
V: Rossz érintkezés: A felület oxidált vagy nincs meghúzva.
Impedancia eltérés: Nem megfelelő impedanciájú adapter használata (például 50Ω és 75Ω keverése).
Mechanikai sérülés: A felület deformálódott vagy a belső szigetelőréteg sérült.

10. kérdés: Hogyan ellenőrizhető, hogy az adapter megfelelően működik-e?
V: Szemrevételezés: Figyelje meg, hogy a felület oxidált, deformálódott vagy szennyezett-e.
Multiméteres teszt: Mérje meg a vezetőképességet a két vége között (az ellenállásnak közel 0Ω-nak kell lennie).
Hálózati elemző teszt: Ellenőrizze a VSWR-t (állóhullám-arány). Az ideális értéknek ≤1,5-nek kell lennie.

11. kérdés: Normális, hogy az adapter erősen felmelegszik?
V: Kis teljesítményű alkalmazás: Az enyhe melegítés normális.
Nagy teljesítményű alkalmazás: Ha abnormálisan felmelegszik, annak oka lehet a rossz érintkezés vagy a túlterhelés. Ellenőriznie kell az adapter specifikációit.

(5). Egyéb kérdések
12. kérdés: Keverhetők a különböző márkájú adapterek?
V: Igen, de biztosítania kell, hogy:
Az interfész típusa, impedancia és frekvenciatartomány megegyezik.
A rossz minőségű adapterek a jel romlását okozhatják. Ajánlott jól ismert márkákat választani.

13. kérdés: Miért van néhány adapteren "DC Block" felirat?
V: A DC Block adapter egy kondenzátor szerkezettel rendelkezik, amely blokkolja az egyenáramú jeleket, és csak az RF jeleket engedi át. Az érzékeny berendezések egyenfeszültségtől való védelmére szolgál.

14. kérdés: Mire kell figyelnem az adapter tárolása során?
V: A nedvesség és a por elkerülése érdekében antisztatikus tasakban tárolja.
Ha hosszabb ideig nem használja, takarja le porvédő sapkával, és helyezzen rá szárítószert.
