Mi az N-típusú RF koaxiális csatlakozó?

A N-típusú RF koaxiális csatlakozó egy univerzális menetes RF koaxiális csatlakozó, amelyet Paul Neill, a Bell Labs-tól tervezett az 1940-es években (az "N" a vezetéknevének első betűjéből származik). Jellemzői a nagy teljesítmény, az alacsony veszteség és a magas frekvencia, és széles körben használják a kommunikációban, a radarban, a tesztműszerekben és más területeken.

1. Az N-típusú csatlakozó alapvető jellemzői
(1) Frekvencia tartomány
Normál típus: 0-11 GHz (egyes precíziós modellek elérhetik a 18 GHz-et).
Nagy teljesítményű típus (például precíziós N típus): 18 GHz-ig vagy még magasabb frekvenciát (például 40 GHz-et) támogat.

(2) Impedancia illesztés
50Ω (mainstream, kommunikációhoz és tesztberendezésekhez használják).
75 Ω (kevésbé gyakori, speciális forgatókönyvekben, például videoátvitelben használják).

(3) Nagy teljesítményű
Átlagos teljesítmény: több száz watttól kilowattig (frekvenciától és kialakítástól függően).
Csúcsteljesítmény: akár több tíz kilowatt (rövid impulzusos alkalmazások).

(4) Tartósság
Menetes tengelykapcsoló szerkezet (stabilabb, mint a BNC) és erős rezgésállóság.
A fém héj (sárgaréz/rozsdamentes acél) jó elektromágneses árnyékolást biztosít.

(5) Alacsony veszteség
Beillesztési veszteség: <0,1 dB@3 GHz (kiváló minőségű modell).
Feszültség állóhullám-arány (VSWR): <1,3:1 (a precíziós típus elérheti az 1,1:1-et).

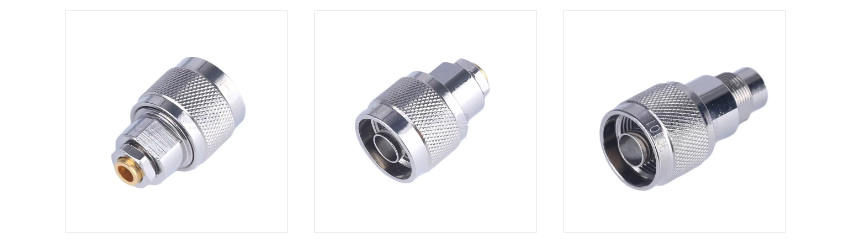

2. N-típusú csatlakozó felépítése
(1) Külső vezető (héj)
Fém anyag (aranyozás/ezüstözés/nikkelezés), menetes kialakítás biztosítja a szoros csatlakozást.
(2) Belső vezeték (középső tű)
Arany vagy ezüst bevonat, alacsony ellenállású érintkezést biztosítva.
(3) Szigetelő közeg
Általában PTFE (politetrafluor-etilén), magas hőmérsékletnek ellenálló és alacsony dielektromos veszteség.
(4) Interfész típusa
Apa: középső csappal és külső menettel.
Alsó: középső furattal és belső menettel.

3. Kulcspontok az N-típusú csatlakozó kiválasztásához
Impedancia illesztés: az 50 Ω modellek előnyben részesítendők (kivéve, ha kifejezetten a 75 Ω-ra van szükség).
Frekvenciakövetelmények:
Általános alkalmazások (<6 GHz): Szabványos N-típus.
Nagyfrekvenciás alkalmazások (>11 GHz): Precíziós N-típusú (mint például a HPN sorozat).
Környezeti kompatibilitás:
Kültéri/katonai minőség: Válasszon rozsdamentes acél házat vízálló tömítéssel (például IP67).
Laboratóriumi alkalmazások: Aranyozott modellek (csökkenti az érintkezési ellenállást).
Interfész kompatibilitás:
Ügyeljen az apa-aljzat csatlakozók párosítására (például az apa-aljzat adapterekre).

4. Gyakori problémák az N-típusú RF koaxiális csatlakozókkal
(1). Az N-típusú csatlakozók helyettesíthetik az SMA-t?
Igen ám, de vannak kompromisszumok: az N-típusú csatlakozók jobb teljesítményt és tartósságot kínálnak, de nagyobbak és kevésbé alkalmasak nagy sűrűségű, miniatürizált eszközökhöz. Az SMA csatlakozók alkalmasabbak a nagyfrekvenciás, kompakt kialakításokhoz (például PCB modulokhoz).

(2). Hogyan lehet elkerülni az N-típusú csatlakozók sérülését?
Helyes működés: Igazítsa a meneteket és húzza meg (ne kényszerítse a csavarokat a középső csap meghajlításához). Használjon nyomatékkulcsot (ajánlott nyomaték: 15–20 in-lb).

(3). Az N-típusú csatlakozó rendszeres karbantartást igényel?
Javaslat: Rendszeresen tisztítsa meg az érintkezési felületet (alkoholos pormentes kendő). Ellenőrizze, hogy a menetek oxidáltak-e (cserélje ki, ha a bevonat elkopott).
