RF adapter vs RF csatlakozó: mi a különbség?
2026.07.30
Ipari hírek
RF adapter vs RF csatlakozó: Az alapvető különbség
Egy RF-csatlakozó lezárja a kábelt vagy a berendezés portját, hogy befejezze a jelút, míg egy RF koaxiális adapter két különböző típusú, nemű vagy interfészszabványú csatlakozót köt össze anélkül, hogy kábel futna közöttük. Röviden: a csatlakozó lezárja a jelút, a koaxiális adapter pedig áthidalja a két meglévő csatlakozó közötti eltérést.
Ez a megkülönböztetés leginkább akkor számít, ha egy projekt vegyes hardvert tartalmaz. A tesztpad SMA-portokat használhat a mérőberendezéseken, amelyek N-típusú kábelekkel vannak párosítva a vizsgált eszközön, és egy RF koaxiális adapter az, amely bezárja ezt a rést anélkül, hogy bármelyik kábelt újjá kellene építeni. A csatlakozókat viszont már a tervezési szakaszban választják ki, hogy a kezdetektől fogva megfeleljenek egy adott kábelnek, portnak vagy szerelési stílusnak.
Szemléltető használati index a 100-ból az RF koaxiális adapterekre és csatlakozókra támaszkodó általános szektorokban
Mit csinál egy RF csatlakozó a jelútban
Az RF-csatlakozó a kábel végére vagy közvetlenül a berendezés portjára csatlakozik, és olyan fizikai és elektromos kapcsolatot képez, amely minimális veszteséggel tartja a jelet mozgásban. A közös sorozatok közé tartozik a BNC, a TNC, az N-típusú, az SMA és a 7/16 DIN, amelyek mindegyike meghatározott tűméret, menetminta és impedancia-besorolás köré épül, mint például a széles körben használt 50 ohmos RF koaxiális adapter szabvány, amely a legtöbb kommunikációs és tesztberendezésben megtalálható.
Miért nem cserélhetők fel a csatlakozósorozatok?
Mindegyik csatlakozósorozat rögzített mechanikai és elektromos specifikáció szerint épül fel, ami azt jelenti, hogy az SMA port nem csatlakozhat közvetlenül egy N-típusú kábelvéghez anélkül, hogy közöttük lenne adapter. A frekvencia tartomány az egyik legegyértelműbb különbség a sorozatok között, mivel a kisebb érintkezési geometriák általában támogatják a magasabb frekvenciájú jeleket kisebb veszteséggel.
Hozzávetőleges felső frekvenciatartomány gigahertzben a rádiófrekvenciás rendszerekben használt közös csatlakozósorozatokhoz
Miben más az RF koaxiális adapter?
Az RF koaxiális adapter egy rövid, kábel nélküli alkatrész, amely két nem illeszkedő csatlakozó interfész összekapcsolására szolgál. Átalakíthatja az egyik csatlakozósorozatot egy másikká, átválthat egy nemet férfiról nőre, vagy megváltoztathatja az egyenes interfészt derékszögű vagy karimás rögzítési formátumra. Mivel nem hordoz saját kábelt, a koaxiális adapter általában a leggyorsabb módja a telepítés vagy tesztelés során észlelt interfész eltérések megoldásának.

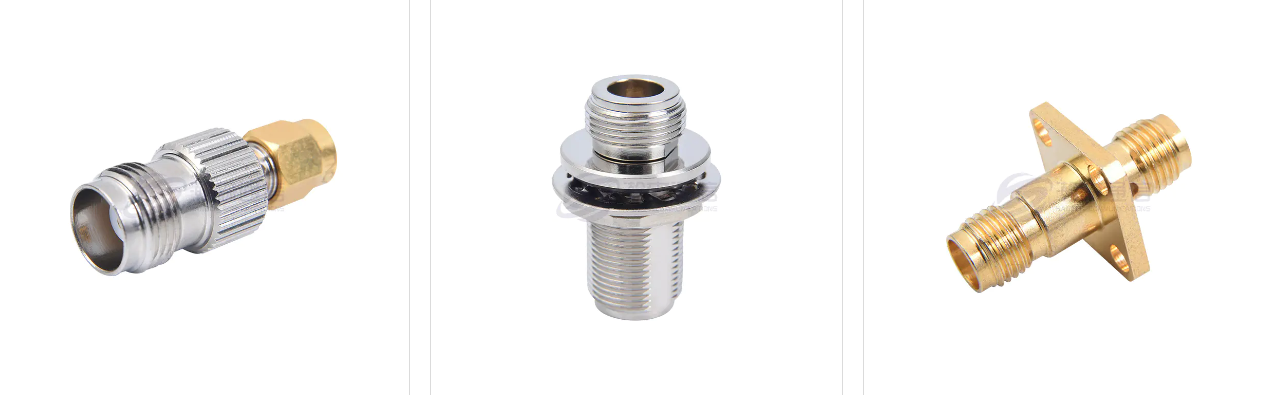

Általános adapterkonfigurációk
- Soros átalakító adapterek, amelyek az egyik csatlakozó szabványt a másikra cserélik, például az N-Type-ot SMA-ra
- Nemváltó adapterek, amelyek egy adott sorozatnál férfit nőre vagy nőstényre váltanak
- Derékszögű adapterek, amelyek átirányítják a kábelek elvezetését szűk berendezésházakba
- Karimás rögzítésű koaxiális adapterstílusok, amelyek közvetlenül a berendezés panelre rögzíthetők egy rögzített csatlakozási ponthoz
Az antenna betáplálási vonalakon dolgozó vásárlók gyakran RF koaxiális adaptert adnak meg az antennarendszerek építéséhez, ahol a rögzített panelcsatlakozásnak meg kell felelnie egy külön kábelszabványnak, míg a laboratóriumi környezetekben gyakran van szükség RF adapterre a mikrohullámú tesztelő berendezésekhez, ahol a pontosság és az alacsony behelyezési veszteség egyaránt számít.
Férfi-nő RF koaxiális adapter konfigurációk és felhasználások
A csatlakozó neme arra utal, hogy a csatlakozónak van-e szabad középső tűje, az úgynevezett apa, vagy van-e befogadó aljzata, amelyet anyaként ismerünk. A Apa-nő RF koaxiális adapter megfordítja a nemet a csatlakozás egyik végén anélkül, hogy új kábelre lenne szükség, így ez az egyik legkeresettebb adaptertípus a telepítési és javítási munkák során.
Amikor egy nemváltási adapter megoldja az eltérést
Ez a konfiguráció leggyakrabban akkor fordul elő, ha két kábel dugaszos csatlakozóban végződik, és közvetlenül kell csatlakoztatni őket, vagy ha a kábel neme nem egyezik a csatlakoztatni kívánt berendezés portjával. A kábelszerelvény cseréje helyett a technikus behelyezhet egy kis adaptert, és a helyszínen elvégezheti a csatlakoztatást.
| Formátum | Interfész változás | Tipikus alkalmazás |
|---|---|---|
| Egyenes Férfi Nő | Ugyanaz a sorozat, csak nem | Két apa végű kábel összekötése |
| Derékszögű férfi nőstény | Ugyanaz a sorozat, nem és szög | Szoros burkolatok korlátozott kábelhézaggal |
| Cross Series férfi-nő | Sorozat és nem kombinálva | A vegyes berendezések különböző szabványokra épülnek |
Annak összehasonlításához, hogy az RF koaxiális adapter miben különbözik a csatlakozótól és a teljes kábelszerelvénytől a gyakorlati minőség tekintetében, az alábbi radardiagram mindhárom elemet sorolja fel a jelút folytonossága, az interfész rugalmassága, a telepítés egyszerűsége, a mechanikai tartósság és a frekvenciatartomány lefedettsége tekintetében.
Összehasonlítási skála nullától tízig az RF csatlakozóhoz, az RF koaxiális adapterhez és a kábelösszeállításhoz a közös prioritások között
4 lyukú karimaadapter: panelre szerelhető alkalmazások
A 4 lyukú karimaadapter négy rögzítőfuratot használ, amelyek a csatlakozótest körül vannak elhelyezve, így közvetlenül a berendezés panelre vagy válaszfalra csavarozható. Ez egy rögzített, rezgésálló csatlakozási pontot hoz létre, nem pedig szabadon lebegő kábelcsatlakozást, ami a rendszeres mozgást, hőmérsékletváltozást vagy kültéri expozíciót mutató berendezéseknél számít.
Ahol ezt a szerelési stílust általában használják
A bázisállomások berendezései, az űrrepülőgép-panelek és a tesztberendezések állványai általában 4 lyukú karimás adaptert használnak, mivel a csavarminta a csatlakozót egy vonalban tartja az ismételt kábelcsatlakozási és -leválasztási ciklusok során. A csavarok távolsága egy adott csatlakozósorozaton belül szabványosított, így a panelek kivágásait még a hardver helyszínre érkezése előtt meg lehet tervezni. Ez a karimastílus gyakran párosul N-Type és 7/16 DIN interfészekkel a bázisállomásokon, valamint SMA vagy TNC interfészekkel a kisebb teszt- és mérőpaneleken.
Panelkivágás tervezése egy karimaadapter köré
A panelvastagságnak és a csavarfuratok távolságának egyaránt meg kell egyeznie a karima specifikációjával a beszerelés előtt, mivel a nem megfelelő kivágás miatt a csatlakozó ferdén ülhet, vagy nem tud teljesen a panel felületéhez illeszkedni. Ha a panel vágása előtt megerősíti ezeket a méreteket a szállítóval, elkerülhető a későbbi szerelési ütemterv szerinti utómunkálatok.
RF koaxiális adapterek, RF csatlakozók és kábelszerelvények összehasonlítása
Ez a három összetevő gyakran csoportosul, bár mindegyik külön szerepet játszik a jelútvonalon belül. Az alábbi táblázat az elsődleges funkciójukat és a tipikus használati eseteiket sorolja fel.
| Összetevő | Elsődleges funkció | Tipikus használati eset | Kábel szükséges |
|---|---|---|---|
| RF Connector | Lezárja a kábelt vagy portot a jelút befejezéséhez | Kábelvégek, berendezés csatlakozók, antenna kivezetések | Közvetlenül rögzítve |
| RF koaxiális adapter | Két nem illő csatlakozótípust csatlakoztathat kábel nélkül | Interfész átalakítás a különböző szabványok között | Nem |
| Kábel összeszerelés | Jelet visz két elválasztott pont között | Távolsági futások és bázisállomás-kapcsolatok | Igen |
Hogyan válasszunk az adapter és a csatlakozó között egy projekthez
A legtöbb beszerzési döntés azon múlik, hogy létezik-e már az interfész eltérés, vagy a rendszert a semmiből tervezik. A következő pontok segítenek a két helyzet elkülönítésében.
- Ha egy kábel már az egyik típusú csatlakozóban végződik, és a berendezés másikat használ, egy RF koaxiális adapter közvetlenül lezárja ezt a rést.
- Ha új kábelszerelvényt építenek, a csatlakozót kezdettől fogva úgy kell kiválasztani, hogy illeszkedjen a berendezés portjához
- A panelre szerelt berendezéseknél egy 4 lyukú karimás adapter rögzítve tartja az interfészt, miközben a kábelek eltávolíthatók maradnak
- Nagyfrekvenciás munkákhoz, például nagyfrekvenciás rádiófrekvenciás adapterekhez, az impedancia és a csatlakozósorok összehangolása fontosabb, mint az alacsonyabb frekvenciájú tesztbeállításoknál
A frekvencia és az impedancia továbbra is az első
Függetlenül attól, hogy az alkatrész adapter vagy csatlakozó, az impedancia és a frekvencia-besorolás a kiválasztás kiindulópontja marad. A legtöbb kommunikációs és tesztelő rendszer 50 ohmos impedanciát szabványosít, így annak ellenőrzése, hogy a mikrohullámú tesztelőberendezés RF adaptere vagy az 5G kommunikációs berendezés RF adaptere megfelel a rendszer többi részének impedanciájának, elkerülhető a visszaverődés és a jelveszteség a későbbi telepítés során.
RF koaxiális adapter beszerzése egy gyártótól
Az RF koaxiális adapter beszállítójával dolgozó vásárlók általában konzisztens csatlakozósorozatokat, rugalmas nemek és szerelési konfigurációkat, valamint projektspecifikus összeállítások támogatását keresik. Az egyedi RF koaxiális adaptergyártótól való beszerzés különösen akkor válik hasznossá, ha egy projektnek olyan konfigurációra van szüksége, amely kívül esik a szabványos katalógus listákon, például egy adott karimás csavarmintára vagy egy szokatlan sorozatátalakításra.
A Ningbo Hanson Communication Technology Co., Ltd. egy kínai férfi-nő RF koaxiális adapter gyártó és nagykereskedelmi 4 lyukú karimás adaptergyár, több mint 30 éves tapasztalattal az RF koaxiális csatlakozók, adapterek és kábelszerelvények terén. A cég saját megmunkáló műhelyt, galvanizáló műhelyt és összeszerelő műhelyt üzemeltet, stabil beszállítói hálózat támogatásával. Az alaptermékek közé tartoznak az RF koaxiális csatlakozók, adapterek, nagyfrekvenciás kábelszerelvények és alacsony intermodulációs kábelszerelvények, valamint a projektspecifikus követelményekhez szabott összeállítások. Ezek a termékek más műszaki területek mellett repülési, kommunikációs bázisállomási és orvosi berendezések alkalmazását szolgálják.
Az RF koaxiális adapterek iránti kereslet inkább nyomon követi a hálózatépítési tevékenységet, nem pedig egész évben változatlan marad, különösen az 5G infrastruktúra kiépítési ciklusai körül. Az alábbi vonaldiagram egy általános keresleti mintát tükröz, amely a legutóbbi hálózatbővítési tevékenységhez kapcsolódó tipikus rendelési folyamon alapul.
Tizenkét hónap relatív keresleti indexe, amely a hálózat kiépítési tevékenységéhez kötődő általános mintát tükröz
Gyakorlati szempontok egyedi RF koaxiális adapterek beszerzésekor
Néhány ellenőrzés simábbá teszi a beszerzési döntéseket, függetlenül attól, hogy a megrendelés egyetlen konfigurációról vagy folyamatos szállítási megállapodásról van szó.
1
Ellenőrizze a pontos csatlakozósorozatot az interfész mindkét oldalán, mivel a különböző sorozatokból származó, vizuálisan hasonló csatlakozók ritkán kompatibilisek adapter nélkül.
2
Illessze az impedanciát a teljes jelútra, és tartson párosítva egy 50 ohmos RF koaxiális adaptert az azonos szabványnak megfelelő berendezésekkel.
3
Világosan adja meg a nemet és a szerelési stílust, különösen a 4 lyukú karimaadapter rendelése esetén, ahol a csavarminta és a panel vastagsága egyaránt befolyásolja az illeszkedést.
4
Oszd meg előre a tervezett frekvenciatartományt, mert előfordulhat, hogy az alacsonyabb frekvenciájú használatra tervezett alkatrészek nem teljesítenek jól a nagyfrekvenciás RF adapter alkalmazásokban.
Együttműködés beszállítóval egyedi konstrukciókon
A rajzok, referenciaminták vagy meglévő csatlakozó cikkszámok megosztása a beszerzési folyamat korai szakaszában segíti a gyártót a kompatibilitás megerősítésében a gyártás megkezdése előtt, ami csökkenti annak az esélyét, hogy nem megfelelő konfiguráció érkezzen a helyszínre.
Gyakran Ismételt Kérdések
Mi a különbség az RF adapter és az RF csatlakozó között?
Az RF koaxiális adapter két nem illeszkedő csatlakozót köt össze kábel nélkül, míg az RF csatlakozó a kábelt vagy portot lezárja a jelút befejezéséhez.
Mit csinál egy férfi-nő RF koaxiális adapter?
Az apa-hüvely RF koaxiális adapter megfordítja a csatlakozó nemét a csatlakozás egyik végén, lehetővé téve két apa végű kábel csatlakoztatását új kábelszerelvény nélkül.
Mire használható a 4 lyukú karimás adapter?
Egy 4 lyukú karimaadapter négy rögzítési furat segítségével csavarozza fel a berendezés panelt, így fix csatlakozási pontot hoz létre a bázisállomás és a tesztberendezés építéséhez.
Az RF koaxiális adapterek testreszabhatók bizonyos alkalmazásokhoz
Egy egyedi rf koaxiális adapter gyártója általában projektrajzok vagy referenciaminták alapján állíthatja be a sorozatot, a nemet és a szerelési stílust.
Milyen rendelési mennyiségeket támogatnak az RF koaxiális adapterek gyártói
Az RF adapter gyártójával együttműködve a kínai vásárlók bíznak abban, hogy a rendelési mennyiségeket gyakran az alkatrészek bonyolultsága és az egyes konfigurációkhoz rendelkezésre álló anyagok alapján módosítják.
Hogyan ellenőrzik a gyártók az RF koaxiális adapter minőségét szállítás előtt?
Az ellenőrzések általában a beérkező anyagellenőrzésen, a gyártási folyamatellenőrzéseken és az alkatrészek szállításra történő becsomagolása előtti végső ellenőrzésen futnak végig.
