Hogyan válasszunk az SMA, BNC, N, TNC és MMCX adapterek között?

Gyors válasz: Melyik RF adapter hogy válasszon az alkalmazásához

A rövid válasz a következő: A csatlakozó kiválasztása a frekvenciatartományon, a teljesítménykezelésen, a csatolási sebességen és a rendelkezésre álló panelterületen múlik . Az SMA alkalmas az általános célú tesztelési és mérési munkákra 18 GHz-ig, a BNC alkalmas a gyorscsatlakozós alacsony frekvenciájú tesztpadokra és a videojel-munkákra, az N típus nagy teljesítményű kültéri és bázisállomási feladatokat takar, a TNC rezgésálló menetes csatlakozót ad hozzá mobil és repülőgép-platformokhoz, az MMCX pedig kompakt belső csatlakozásokat szolgál ki, ahol korlátozott a kártyaterület.

Egy RF koaxiális adapter áthidalja a rést, amikor két berendezés vagy két kábelszerelvény különböző csatlakozócsaládokat, különböző nemeket vagy különböző szerelési stílusokat használ. Ahelyett, hogy egy kábelszerelvényt vagy egy csatlakoztatott műszert cserélne ki, egyetlen adapter másodpercek alatt helyreállítja a kompatibilitást. Az alábbi szakaszok bemutatják, hogyan teljesítenek az egyes csatlakozócsaládok, hogyan alkalmazzák általában az apa-anya RF koaxiális adaptert, és hol illeszkedik a 4 lyukú karimás adapter a panelre szerelhető kialakításhoz.

Milyen egy RF koaxiális adapter Valójában igen

Az RF koaxiális adapter egy rövid, merev csatlakozótest, amelyet két olyan koaxiális interfész összekapcsolására használnak, amelyek egyébként nem kapcsolódnának közvetlenül. Megváltoztathatja a csatlakozó nemét, megváltoztathatja a csatlakozócsaládot, megváltoztathatja az impedancia interfészt, vagy egyszerűen kiterjesztheti a csatlakozó tájolását egyenesről derékszögre. Mivel az adapteren áthaladó jelút rendkívül rövid, egy jól elkészített adapter csak kis, előre látható mértékű behelyezési veszteséget és visszaverődést okoz, összehasonlítva egy teljes cserekábel futtatásával.

Az apa-csatlakozós RF koaxiális adapter a leggyakoribb konfigurációs mérnök, amelyet a padon vagy a helyszíni készletben találnak, mivel ez lehetővé teszi, hogy egy apa-végződésű kábelt csatlakoztasson egy másik apa-végződésű eszközhöz, vagy lehetővé teszi, hogy az anya válaszfalaljzat befogadja az anya-csatlakozású kábelt anélkül, hogy egyedi kábelszerelvényre lenne szükség. A nemváltók, a családkonverterek és a derékszögű adapterek együttesen alkotják a tesztlaborokban, távközlési berendezésekben és gyártósorokon használt adapterek nagy részét.

Az SMA, BNC, N, TNC és MMCX csatlakozócsaládok összehasonlítása

Mindegyik csatlakozócsaládot a frekvencia lefedettség, a fizikai méret és a csatolási módszer eltérő egyensúlya alapján tervezték. Az alábbi táblázat összefoglalja azokat a gyakorlati különbségeket, amelyeket a mérnökök mérlegelnek, amikor csatlakozót vagy RF koaxiális adaptert határoznak meg a családok között.

1. ábra: Általánosan hivatkozott felső frekvenciaértékek szabványos kereskedelmi minőségű csatlakozókhoz. Az N és SMA interfészek precíziós változatai tovább bővülhetnek.

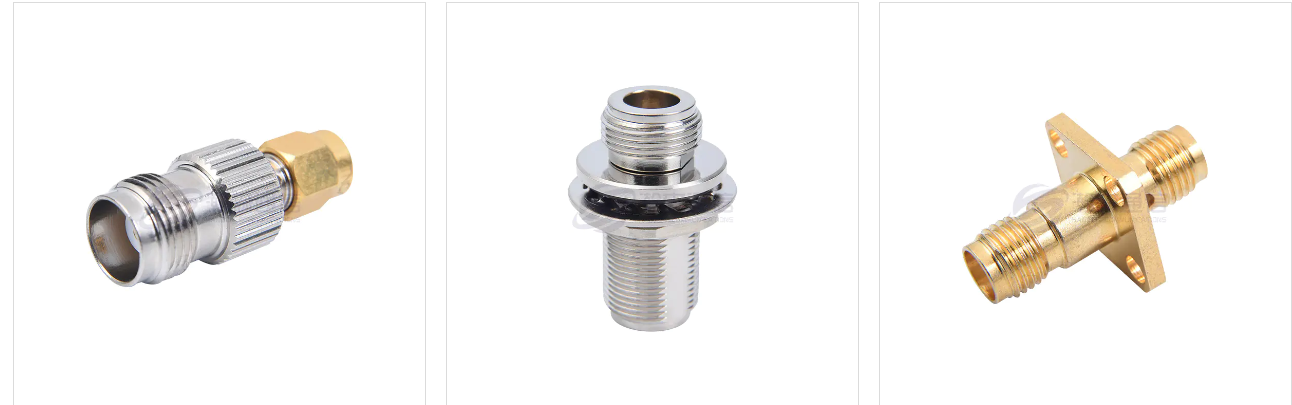

Gyakori férfi-nő RF koaxiális adapter átalakítások

A legtöbb helyszíni készlet és laboratóriumi fiók tartalmaz egy alapvető átalakító adapterkészletet, amely a legtöbb eltérési helyzetet lefedi. Ha tudjuk, hogy melyik kombináció melyik problémát oldja meg, időt takarít meg, ha a kábel nem illeszkedik a műszerporthoz.

SMA anya-sMA adapter

Ez egy tiszta nemváltó ugyanazon a csatlakozócsaládon belül, amelyet akkor használnak, amikor két apa-végződésű kábelt kell csatlakoztatni, vagy amikor egy csatlakozóaljzatnak dugós interfészt kell biztosítania. Ez az egyik leggyakrabban készletezett adapter minden SMA-alapú tesztbeállításban.

SMA-BNC adapter

Az SMA–BNC adapter lehetővé teszi, hogy egy kis menetes SMA-kábel közvetlenül csatlakozzon a bajonett BNC-portokkal felszerelt asztali berendezéshez, ami gyakori igény a tesztelés alatt álló vezeték nélküli modul vagy antenna általános célú laboratóriumi műszerekre való áthelyezésekor.

SMA-N adapter

Az SMA-N adapter áthidalja a kompakt SMA-végű berendezéseket az N-típusú antenna tápvonalakkal vagy a bázisállomás hardverével, ami gyakori követelmény a kézi vagy asztali tesztberendezés kültéri infrastruktúrához való csatlakoztatásakor.

SMA-TNC adapter

Az SMA-TNC adapter akkor hasznos, ha egy menetes TNC-porttal rendelkező eszköznek, amelyet gyakran a járműveken vagy légi platformokon való rezgésállósága miatt választanak ki, SMA-végződésű tesztkábelekkel vagy -modulokkal kell csatlakoznia.

SMA-MMCX adapter

Az SMA-MMCX adapter a GPS- és vezeték nélküli modulokon általánosan elterjedt kompakt belső MMCX-piptaileket csatlakoztatja külső SMA-kivezetésű antennákhoz vagy tesztkábelekhez anélkül, hogy újraforrasztani kellene a modulcsatlakozást.

Frekvenciateljesítmény és beillesztési veszteség

Minden jelútba behelyezett adapter kismértékű beillesztési veszteséggel jár, és ez a veszteség általában a frekvencia növekedésével nő. Egy jól elkészített precíziós adapter általában jóval fél decibel alatti veszteséget ad még névleges felső frekvenciája közelében is , de a pontos adat nagymértékben függ a csatlakozó geometriájától, a bevonat minőségétől és az illeszkedő részek közötti mechanikai illeszkedéstől.

2. ábra: Általános referenciatrend a frekvenciával növekvő beillesztési veszteségre egy tipikus precíziós RF koaxiális adapteren keresztül.

A visszatérési veszteség egy ehhez kapcsolódó mintát követ, mivel az impedancia szakadások a párosítási határfelületen arányosan jelentősebbé válnak a hullámhossz csökkenésével. Ez az egyik oka annak, hogy a precíziós minőségű csatlakozók szigorúbb mechanikai tűréssel rendelkeznek, mint az azonos névleges frekvenciára besorolt ​​kereskedelmi minőségű alkatrészek.

Energiakezelési különbségek a csatlakozótípusok között

A fizikai méret az energiakezelést majdnem ugyanannyira hajtja, mint a frekvenciatartományt, ezért ebben az összehasonlításban a legnagyobb csatlakozó, az N típusú a legmagasabb jellemző teljesítményt is hordozza. A középső érintkezők átmérője és a dielektromos távolság beállítja, hogy egy interfész mekkora áramot és feszültséget tud hordozni, mielőtt a fűtés vagy ívelés aggodalomra ad okot.

3. ábra: Általános referenciateljesítmény értékek rögzített alacsony frekvenciaponton. A tényleges névleges értékek a frekvencia növekedésével csökkennek, és az alkatrész-kialakítástól függően változnak.

4 lyukú karima adapter szerelés és panel alkalmazások

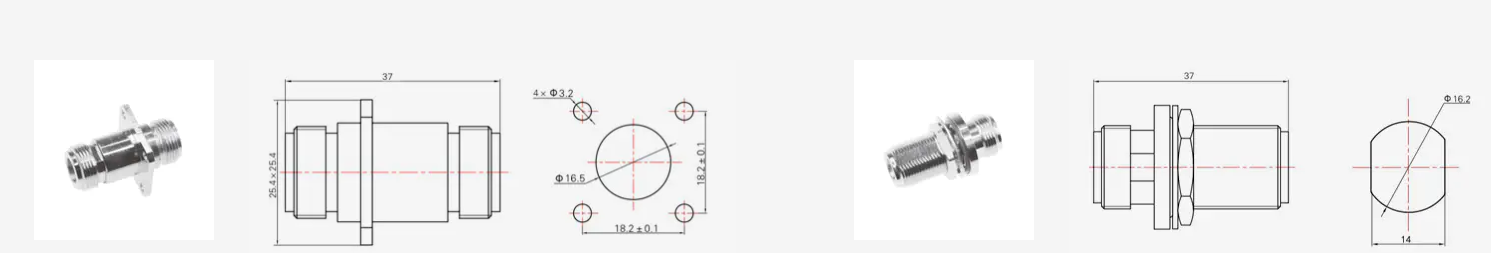

A 4 lyukú karimás adapter egy panelre vagy válaszfalra szerelhető adapter, amely négy csavarlyukakkal ellátott négyzet vagy téglalap alakú karima köré épül, nem pedig egyszerű menetes anya. Ez a rögzítési mód biztonságos, rezgésálló rögzítési pontot biztosít, amikor a csatlakozónak át kell haladnia a berendezés burkolatának falán, a bázisállomás szekrényén vagy a repülőgép válaszfalán.

Miért választanak a mérnökök karimás rögzítést a válaszfalanya helyett?

A válaszfalas anya típusú csatlakozó egyetlen központi menetre és egy biztosítóanyára támaszkodik, amely jól működik az általános házaknál, de ismételt párosítási ciklusok esetén kissé elfordulhat. Egy 4 lyukú karimás adapter osztja el a mechanikai terhelést négy rögzítőelem között, rögzítve tartja a csatlakozótestet, és csökkenti a belső érintkező feszültségét a kábel többszöri csatlakoztatási és leválasztási ciklusai során.

Tipikus karimás szerelési alkalmazások

• A bázisállomás és az átjátszó szekrény átvezető panelei
• Tesztelje a berendezés elülső és hátsó paneljének csatlakozóit
• Repülési és védelmi burkolatok válaszfalának csatlakozásai
• Rögzített, nem forgó portot igénylő orvosi készülékházak

A karimastílusok a legtöbb csatlakozócsaládban elérhetők, így a kiszolgált panel frekvenciájától és teljesítményigényétől függően 4 lyukú karimás adapter is megadható SMA, N típusú vagy TNC interfészeknél.

Az SMA, BNC és N típus összehasonlítása a gyakorlati kiválasztási tényezőkön keresztül

Ha a frekvenciatartomány önmagában nem dönti el, a mérnökök gyakran mérlegelik a csatlakozási sebességet, a mechanikai tartósságot és a rendelkezésre álló felszerelési helyet. Az alábbi összehasonlítás az SMA, BNC és N típust öt gyakorlati tényező alapján sorolja fel egy általános referenciaskálán.

4. ábra: Öt gyakorlati tényező relatív összehasonlítása egy általános ötfokú műszaki referenciaskálán.

A BNC jól teljesít a csatlakozási sebesség terén a bajonett gyorszár miatt, amely megfelel az olyan berendezéseknek, amelyeket gyakran csatlakoztatnak és lekapcsolnak a padon. Az N típus ezt a csatlakozási sebességet nagyobb teljesítménykezelésre és erősebb rezgésállóságra cseréli, ezért továbbra is ez a standard választás a kültéri antenna betáplálási vonalakhoz. Az SMA a kettő között helyezkedik el, széles frekvencialefedettséget és kompakt helyet kínál, alacsonyabb energiakezelés árán.

Anyag, bevonat és passzív intermodulációs szempontok

A csatlakozótest anyaga és a bevonat minősége közvetlenül befolyásolja mind a mechanikai tartósságot, mind az elektromos teljesítményt. Az aranyozott vagy ezüstözött középső érintkezőkkel ellátott sárgaréz testek továbbra is az SMA, N típusú és TNC adapterek általános választása, mivel az aranyozás ellenáll az érintkezési felület oxidációjának, míg a sárgaréz stabil alapot biztosít az ismételt menetes ciklusokhoz.

A távközlési bázisállomások és átjátszó alkalmazásokban a passzív intermodulációs teljesítmény különös aggodalomra ad okot, mivel a rossz mechanikai kapcsolat vagy az inkonzisztens lemezezés nem kívánt intermodulációs termékeket generálhat, amelyek zavarják a szomszédos csatornákat. Az ezt a szektort kiszolgáló gyártók általában egy passzív intermodulációs analizátoron tesztelik a kész adaptereket a szabványos hálózati elemző sweepek mellett, mielőtt az alkatrészeket kiszállítják az ügyfeleknek.

Rozsdamentes acél versus sárgaréz testek

A rozsdamentes acél testek korrózióállóságot biztosítanak a part menti vagy tengeri telepítéseknél, valamint a nedvességnek és sós levegőnek kitett kültéri bázisállomásokon, míg a sárgaréz testek továbbra is a standard választás az általános beltéri és laboratóriumi környezetekben, ahol a súly és a megmunkálási költség többet jelent, mint a rendkívüli korrózióállóság.

Együttműködés RF adapter gyártóval vagy beszállítóval

Az RF adapter gyártójának kiválasztásakor többet kell ellenőrizni, mint az adatlapon szereplő cikkszámot. A tesztelési képességek, a bevonat konzisztenciája és az egyedi RF-adapter kérések támogatásának képessége mind meghatározza, hogy a szállító mennyire tud megbízhatóan megfelelni egy adott projekt frekvenciájának, teljesítményének és felszerelési követelményeinek.

A Ningbo Hanson Communication Technology Co., Ltd. az egyik példa az RF-adaptergyárra, amely saját megmunkáló, galvanizáló és összeszerelő műhelyeit üzemelteti, ahelyett, hogy a gyártási szakaszokat külön szállítóknak adná ki. A vállalat az RF koaxiális csatlakozókra, adapterekre, nagyfrekvenciás kábelszerelvényekre és alacsony intermodulációs kábelszerelvényekre összpontosít, és stabil beszállítói hálózattal működik együtt a házon belüli gyártás támogatása érdekében. Az ilyen gyártók termékeit általában kommunikációs bázisállomásokon, űrrepülési berendezéseken és orvosi eszközök házaiban használják, olyan szektorokban, ahol minden szállított alkatrész konzisztens elektromos teljesítménye ugyanolyan fontos, mint a mechanikai illeszkedés.

Egy rádiófrekvenciás adapter szállítójának értékelésekor a mérnökök általában azt kérdezik, hogy a gyár támogatja-e az OEM RF adapterprogramokat egy adott rajz vagy minta köré, hogy rendelkezésre állnak-e házon belüli tesztberendezések, például hálózati elemző vagy passzív intermodulációs tesztelő a kész alkatrész ellenőrzéséhez, és hogyan kezeli a szállító a szabványos katalóguskonfiguráción kívül eső egyéni RF adapter kéréseket. A saját megmunkáló és bevonóműhelyeit üzemeltető gyártó általában jobb helyzetben van ahhoz, hogy szűk tűréseket tartson a teljes gyártási sorozat során, mint az, amely teljes mértékben külső feldolgozásra támaszkodik.

Beszerelési és nyomatéki bevált gyakorlatok RF koaxiális adapterekhez

A megfelelő telepítési technika védi mind a jel minőségét, mind a csatlakozó élettartamát, és a legtöbb idő előtti csatlakozókopás arra vezethető vissza, hogy az összeszerelés során az alábbi lépések egyikét kihagyják.

1. Mielőtt bármilyen adaptert csatlakoztatna, ellenőrizze az illesztőfelületet, hogy nincs-e szennyeződés, nedvesség vagy sérült menetek.
2. Igazítsa egyenesen a csatlakozót a becsavarás előtt, hogy elkerülje a csatlakozóanya keresztmenetét.
3. Először kézzel húzza meg a menetes csatlakozókat, majd alkalmazzon kalibrált nyomatékkulcsot, ahol a csatlakozó típusa nyomatékértéket ad meg.
4. Kerülje magának a kábelnek a megcsavarását a meghúzás során, mivel a nyomatéknak a tengelykapcsoló anyán kell áthaladnia, nem pedig a kábelköpenyen.
5. Rögzített telepítéseknél tartsa meg a kábel súlyát a csatlakozó közelében, hogy elkerülje az interfész folyamatos mechanikai igénybevételét.
6. Tárolja a nem használt adaptereket védőkupakokkal a helyükön, hogy az érintkező felületeket portól és nedvességtől mentesen tartsa.

A bajonett típusú csatlakozóknak, például a BNC-nek csak egy negyed fordulatnyi nyomó- és csavaró mozgásra van szükségük, és a menetes meghúzási műveletnek a bajonett-interfészre kényszerítése inkább károsíthatja a reteszelő nyílásokat, mintsem javítja a kapcsolatot.

Gyakran Ismételt Kérdések

• 1. kérdés: Mi az RF koaxiális adapter

  V: Ez egy rövid csatlakozótest, amelyet két koaxiális interfész összekapcsolására használnak, amelyek nemükben, csatlakozócsaládjukban vagy tájolásában különböznek egymástól, lehetővé téve a nem illeszkedő kábelek és berendezések csatlakoztatását egyéni kábelszerelvény nélkül.

• 2. kérdés: Mire használható az apa-nő RF koaxiális adapter?

  V: Átalakítja az apa interfészt anya interfésszel vagy fordítva, általában két apa-végződésű kábel összekapcsolására vagy egy használható dugas csatlakozási pont biztosítására használnak.

• 3. kérdés: Mi az a 4 lyukú karimás adapter?

  V: Ez egy panelre szerelhető adapter négy csavaros karimával, nem pedig egyetlen menetes anyával, amely biztonságos, nem forgó rögzítési pontot biztosít a válaszfalak és burkolatok átvezetéseihez.

• 4. kérdés: Mi a különbség az SMA és a BNC csatlakozók között?

  V: Az SMA kis menetes csatlakozót használ, és szélesebb frekvenciatartományt fed le, míg a BNC gyors bajonettzárat használ, és gyakori az alacsonyabb frekvencián dolgozó asztali műszereken.

• 5. kérdés: Csatlakoztathatok-e SMA kábelt közvetlenül egy N típusú antennához

  V: Nem közvetlenül, mivel a két csatlakozócsalád mérete és menete különbözik, de egy SMA-N adapter áthidalja a két interfészt anélkül, hogy új kábelszerelvényre lenne szükség.

• 6. kérdés: Mire használható az SMA–MMCX adapter?

  V: A GPS- és vezeték nélküli modulokon elterjedt kompakt MMCX pigtail-t csatlakoztatja egy SMA-végződésű antennához vagy tesztkábelhez a modulcsatlakozás újraforrasztása nélkül.

• 7. kérdés: Ön közvetlen gyártó vagy kereskedelmi vállalat

  V: A Ningbo Hanson Communication Technology Co., Ltd. saját megmunkáló, galvanizáló és összeszerelő műhelyt üzemeltet, saját RF csatlakozó- és adaptertermékeket gyártva és szállítva.

• Q8: Milyen termékeket tud biztosítani

  V: A fő termékek a rádiófrekvenciás koaxiális csatlakozók, az adapterek, beleértve az apa-anya RF koaxiális adaptert és a 4 lyukú karimás adapter konfigurációkat, a nagyfrekvenciás kábelszerelvényeket és az alacsony intermodulációs kábelszerelvényeket.

• 9. kérdés: Készíthet-e testreszabott RF adaptereket

  V: Igen, az egyedi RF adapter és az OEM RF adapter kéréseket az ügyfél rajzai vagy mintái alapján fejlesztik és gyártják.

• 10. kérdés: Hogyan biztosítja a cége a termékminőséget

  V: Minden gyártási folyamat magában foglalja a beépített ellenőrzést, és a kész alkatrészek alapos ellenőrzési folyamaton mennek keresztül, összhangban az ügyfelek igényeivel, házon belüli hálózatelemzővel és passzív intermodulációs tesztelő berendezéssel.

• Q11: Hová exportálja főleg áruit

  V: A termékeket több tucat országba exportálják, beleértve az Egyesült Államokat, Németországot, Japánt, Spanyolországot, Olaszországot, az Egyesült Királyságot, Dél-Koreát, Ausztráliát és Kanadát.

• 12. kérdés: Mennyi időbe telik a válasz megérkezése a kérdés elküldése után

  V: A megkeresésekre általában a beérkezéstől számított tizenkét órán belül válaszolnak.
