Mi a hermetikusan lezárt csatlakozó, és miért fontos?

Gyors válasz: Mi az a hermetikusan lezárt csatlakozó

A hermetikusan zárt csatlakozó Az érintkezői körül állandó üveg-fém vagy üvegszinterezett tömítéssel felépített csatlakozó, amely gáztömör gátat hoz létre, amely megakadályozza a nedvesség, a gáz és a szennyeződések átjutását a zárt házba. Ez azért fontos a nagy megbízhatóságú elektronikában, mert az olyan rendszerek, mint a repülőgépek, műholdak, kommunikációs bázisállomások, tenger alatti elektronika és orvosi eszközök gyakran a stabil belső légkör fenntartásától függenek, és még egy nagyon kis szivárgási út is korrózióhoz, jelromláshoz vagy a termék élettartama alatti teljes meghibásodáshoz vezethet.

Ennek a tömítési módszernek a középpontjában a RF üveg szinterezett tömített szigetelő , egy olvasztott üveg szigetelő test, amely elektromosan elszigeteli a középső érintkezőcsapot, és fizikai tömítést képez a külső héjon. Az alábbi szakaszok bemutatják, hogyan működik, hol alkalmazzák, és hogyan lehet összehasonlítani a szabványos, nem hermetikus csatlakozókkal.

A hermetikus csatlakozó olvasztott üveg vagy üvegkerámia tömítésen alapul, nem pedig elasztomer tömítésen.
Az RF üveg szinterezett szigetelő szigetelő elektromos szigetelést és gáztömör tömítést is biztosít egyetlen komponensben.
A hermetikus csatlakozókat általában vákuum-, nyomás alatti vagy környezetbarát burkolatokhoz írják elő.
A szabványos csatlakozók általában lágyabb tömítéseken alapulnak, amelyek jobban megfelelnek a mindennapi, nem extrém környezeteknek.

Hogyan működik a hermetikusan lezárt csatlakozó

Egy tipikus hermetikusan zárt csatlakozóban a középső érintkezőcsap egy üveg vagy üvegkerámia szigetelőn halad át, amely a gyártás során hő felhasználásával közvetlenül a fémhéjhoz van olvadva. Ahogy az üveg lehűl, folytonos, üregmentes kötést képez mind a tűvel, mind a környező fémtesttel, amit gyakran úgy írnak le, üveg-fém tömített csatlakozó építkezés. A gumi- vagy szilikon tömítésekkel ellentétben ez az olvasztott üvegtömítés nem támaszkodik a tömörítésre vagy a rugalmasságra a tömítés fenntartása érdekében, ami az egyik oka annak, hogy a hermetikus tömítések hajlamosak ellenállni a hosszú üzemidő és a nagy hőmérséklet-ingadozások során.

Mivel az üveg szinterezve vagy szabályozott hő mellett sűrű, nem porózus szerkezetté olvasztva, a kapott szigetelő sokkal hatékonyabban ellenáll a gáz és a nedvesség behatolásának, mint a szabványos csatlakozókban használt tipikus polimer szigetelés. Ez a szinterezési folyamat is az oka annak, hogy az ipar gyakran RF szinterezett üveg szigetelőként hivatkozik erre az alkatrészre, amikor kifejezetten RF koaxiális hermetikus csatlakozókban használják.

A tömítési mechanizmus alapvető elemei

Fém héj vagy ház, amely a tömítés külső határát képezi
Az üvegszigetelőn áthaladó középső érintkezőcsap
Egy olvasztott üveg vagy üvegkerámia test, amely a tűt a héjhoz köti
Hegesztési vagy keményforrasztási kötés, amely a tömített betétet a csatlakozótesthez vagy a ház falához rögzíti

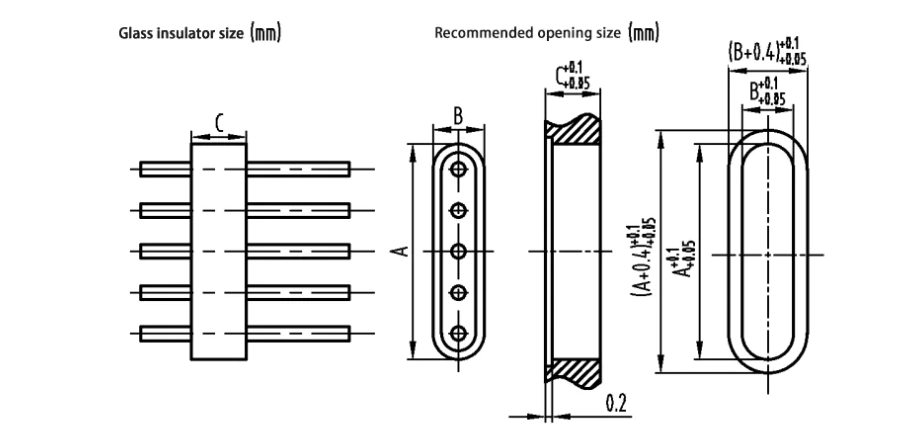

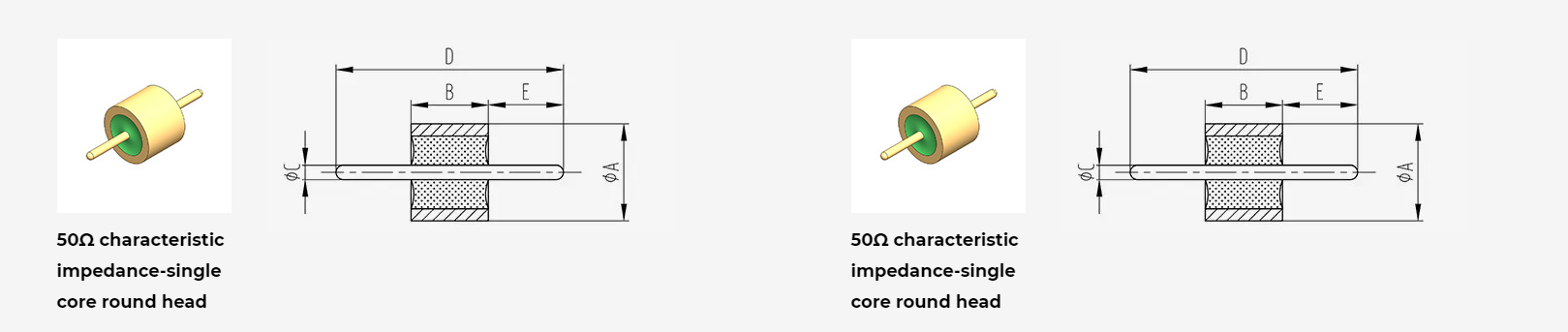

Mi az RF üveg szinterezett lezárt szigetelő

An RF üveg szinterezett tömített szigetelő egy RF hermetikus csatlakozóban lévő olvasztott üveg alkatrész, amely elválasztja a középső vezetéket a külső burkolattól, miközben egyben gáztömör tömítést is képez. A gyártás során üvegport vagy előformázott üveggyűrűket helyeznek a középső tű köré a csatlakozóhéjon belül, majd addig hevítik, amíg az üveg megolvad, és mind a tűvel, mind a héjjal összeolvad, egyetlen szilárd szigetelő és tömítő szerkezetet alkotva, miután lehűl.

Mivel ennek az alkatrésznek a rádiófrekvenciás teljesítmény érdekében szabályozott dielektromos távolságot kell fenntartania, miközben hermetikus tömítést is kell tartania, néha kapcsolódó feltételekkel forgalmazzák, mint pl. üvegzáras RF csatlakozó szigetelés vagy egyszerűen egy üveg hermetikus betét. A szigetelő geometriája, az üveg összetétele és a csap átmérője mind befolyásolja az impedancia szabályozását, ezért az RF hermetikus alkatrészeket jellemzően összeillő elektromos és mechanikai rendszerként tervezik és tesztelik, nem pedig különálló alkatrészekként.

Miért választják az üveget más szigetelőanyagok helyett?

Az üveg folyamatos, nem porózus tömítést képez, ha megfelelően összeolvad a fémmel
Az üveg stabil dielektromos tulajdonságokat tart fenn széles hőmérsékleti tartományban
Az üveg-fém tömítések nem támaszkodnak összenyomásra, így kevésbé hajlamosak a tömítés ellazulására idővel
A szinterezett üveg támogatja az állandó RF impedanciához szükséges szigorú méretszabályozást

Hermetikus vs szabványos csatlakozó: Funkció-összehasonlító táblázat

Az alábbi táblázat felvázolja a hermetikusan zárt csatlakozók és a szabványos, nem hermetikus csatlakozók közötti általános különbségeket. A tényleges teljesítmény a konkrét tervezéstől, anyagoktól és a gyártó által alkalmazott vizsgálatoktól függ.

A tipikus hermetikusan zárt csatlakozó és a szabványos csatlakozó jellemzők általános összehasonlítása.
Funkció	Hermetikusan zárt csatlakozó	Szabványos csatlakozó
Tömítési módszer	Olvasztott üveg vagy üvegkerámia tömítés	Elasztomer tömítés vagy O-gyűrű
Gáz- és nedvességállóság	Nagyon magas, gáztömör tömítés	Közepes, a tömítés állapotától függ
Vákuumos kompatibilitás	Jól alkalmazható vákuumos környezetben	Korlátozott, a tömítés vákuum hatására lebomolhat
Hőmérséklet tartomány	Széles, stabil a szélsőségekben	Keskenyebb, a tömítés anyaga korlátozza
Tipikus alkalmazások	Repülés, műholdak, orvosi eszközök, rádiófrekvenciás bázisállomások	Általános beltéri és könnyű kültéri elektronika
Hosszú távú tömítési stabilitás	Általában stabil, nincs kompressziós relaxáció	A tömítés anyagának elöregedésével csökkenhet

Tömítési teljesítmény összehasonlítva

Az alábbi táblázat a hermetikusan zárt csatlakozók és a szabványos csatlakozók relatív, szemléltető összehasonlítását mutatja be négy gyakran tárgyalt teljesítménytényező alapján.

A hermetikusan lezárt csatlakozók általában magas pontszámot érnek el mind a négy tényező tekintetében, főként azért, mert az olvadt üvegtömítés nem függ a folyamatos kompressziótól, hogy gáztömör maradjon. A szabványos csatlakozók továbbra is jól teljesítenek általános célú beállítások mellett, de tömítési teljesítményük szorosabban kötődik a tömítés állapotához, a beépítési nyomatékhoz és a környezeti hatásoknak az idő múlásával.

Hermetikus csatlakozó szerkezet magyarázata

Az alábbi ábra egy tipikus hermetikusan zárt RF-csatlakozó általános szerkezeti elrendezését mutatja be, bemutatva, hogy a külső burkolat, az üvegtömítés és a középső tüske hogyan kapcsolódik egymáshoz.

A hermetikus csatlakozóelrendezés elolvasása

Ebben az elrendezésben a fémhéj képezi a lezárt szerelvény külső határát, míg a szinterezett üvegtömítés a héj belsejében helyezkedik el, és közvetlenül a házhoz és a központi érintkezőcsaphoz kapcsolódik. A szerelőkarima lehetővé teszi a csatlakozó hegesztését vagy forrasztását a ház falába vagy válaszfalába, a csatlakozóvég pedig az RF interfészt biztosítja a kábelszerelvény csatlakoztatásához. Ez ugyanaz az alapelrendezés, amelyet a hermetikus RF átvezető csatlakozó , ahol a cél az RF jel áteresztése egy lezárt falon anélkül, hogy a gáztömör gátat megtörné.

Ahol hermetikusan zárt csatlakozókat használnak

A hermetikusan zárt csatlakozók leggyakrabban olyan rendszerekben jelennek meg, ahol szabályozott belső légkör, vákuum vagy hosszú felügyelet nélküli élettartam szükséges. Az alábbi oszlopdiagram egy általános, nem pontos használati mintát mutat be a gyakori szektorokban.

An RF hermetikus csatlakozó gyakran előírják a repülőgép- és műholdrendszerekben, ahol az alkatrészeknek működési hiba nélkül túl kell élniük az indító vibrációt, a vákuumterhelést és az extrém hőciklusokat. A kommunikációs bázisállomások és a rádiófrekvenciás infrastruktúra is hermetikus csatlakozókra támaszkodik, hogy megvédje az érzékeny rádiófrekvenciás utakat a kültéri szekrényekben lévő nedvességtől, míg az orvosi berendezések hasonló tömítési elveket alkalmaznak a zárt házakban található érzékeny elektronika védelmére. A védelmi rendszerek, valamint a tenger alatti vagy olaj- és gázipari berendezések teszik teljessé a közös alkalmazási területeket, amelyek mindegyike a tömítések hosszú távú integritásától függ az igényes környezetben.

Környezeti teljesítmény és megbízhatósági szempontok

A szélsőséges hőmérséklet az egyik leggyakoribb feszültségi tényező, amelyet a csatlakozó tömítési teljesítményének értékelésére használnak. Az alábbi vonaldiagram azt az általános tendenciát mutatja, hogy a tömítési teljesítmény hogyan változik széles üzemi hőmérséklet-tartományban.

A hermetikusan zárt csatlakozó általában viszonylag stabil teljesítményt tart fenn az üzemi hőmérséklet széles tartományában, mivel az olvadt üvegtömítés nem függ a rugalmas visszanyeréstől, mint a gumitömítés. A szabványos csatlakozók mérsékelt hőmérsékleti tartományokban is jól teljesítenek, de gyakran meredekebben romlik a tömítési teljesítmény, ahogy a körülmények a szélsőséges hőmérséklet felé haladnak.

Többtényezős összehasonlítás

Az alábbi radardiagram több megbízhatósági tényezőt egyesít egyszerre, összehasonlítva a nedvességállóságot, a vákuumkompatibilitást, a hőmérséklet-stabilitást, a rezgésállóságot, a hosszú távú megbízhatóságot és az RF jelek konzisztenciáját.

A legtöbb ilyen tényező mellett a hermetikusan zárt csatlakozók általában előnyt jelentenek, különösen a nedvességállóság, a vákuumkompatibilitás és a hosszú távú megbízhatóság tekintetében. A szabványos csatlakozók továbbra is ésszerű választást jelenthetnek olyan kevésbé igényes környezetekben, ahol nincs szükség a fokozott tömítési teljesítményre az alkalmazáshoz.

A gyártási folyamat áttekintése

Míg a pontos folyamatlépések gyártónként és csatlakozónként változnak, a legtöbb hermetikus üveg-fém tömítés nagyjából hasonló sorrendet követ a gyártás során.

A fémhéjat, a középső csapot és az üveganyagot a szükséges tűréshatárig előkészítik és megtisztítják.
Üvegport, üvegelőformát vagy üveggyűrűt helyeznek el a héjon belüli csap körül.
A szerelvényt szabályozott kemenceciklusban hevítik, amíg az üveg összeolvad mind a csappal, mind a héjjal.
A szerelvényt ellenőrzött körülmények között hűtik, hogy csökkentsék a feszültséget az üveg és a fém felületén.
A lezárt betét hermetikusságát általában héliumszivárgás-észlelési módszerrel, valamint elektromos és RF teljesítmény-ellenőrzéssel tesztelik.
A kész hermetikus betét hegesztve, keményforrasztva, vagy más módon a végső csatlakozóba vagy átvezető házba integrálva van.

Ez az általános megközelítés érvényes, függetlenül attól, hogy a végtermék egy egyszerű üveg-fém tömített csatlakozó az alapvető átvezetéshez, vagy egy bonyolultabb egyedi hermetikus csatlakozó, amelyet egy adott RF interfészhez és szerelési konfigurációhoz terveztek.

Hogyan válasszunk hermetikusan zárt csatlakozót az alkalmazáshoz

A következő lépések felvázolják a csatlakozó kiválasztásának gyakorlati módját egy adott rendszerhez vagy házhoz.

Azonosítsa a működési környezetet, beleértve a hőmérsékleti tartományt, a nyomásviszonyokat és azt, hogy várható-e vákuumhatás.
Erősítse meg az RF vagy elektromos teljesítménykövetelményeket, beleértve az impedanciát, a frekvenciatartományt és a jeltípust.
Tekintse át a szükséges szerelési konfigurációt, például válaszfal átvezetést, panelrögzítést vagy beépített csatlakozótestet.
Beszélje meg a tűszámot, az érintkezők távolságát és a héj méretét a gyártóval, hogy a csatlakozót a rendelkezésre álló helyhez igazítsa.
Kérdezzen a gyártás során használt hermetikus vizsgálati módszerekről, például a héliumszivárgás észleléséről, hogy megértse, hogyan ellenőrizhető a tömítési teljesítmény.
Fontolja meg, hogy szükség van-e egyedi hermetikus csatlakozó kialakításra a meglévő házhoz vagy egy szokatlan RF interfészhez.

A Ningbo Hanson Communication Technology Co., Ltd-ről

A Ningbo Hanson Communication Technology Co., Ltd. egy hermetikusan zárt csatlakozó gyártó Kínában található, kommunikációs alkatrészek gyártására, feldolgozására és kereskedelmére szakosodott. A cég több mint 30 éves kombinált tapasztalattal rendelkezik az RF koaxiális csatlakozók, adapterek és kábelszerelvények terén, amelyet saját megmunkálóműhelye, galvanizáló műhelye és összeszerelő műhelye, valamint egy ismert beszállítói csoport támogatja.

A fő termékek közé tartoznak a rádiófrekvenciás koaxiális csatlakozók, adapterek, nagyfrekvenciás kábelszerelvények és alacsony intermodulációjú kábelszerelvények, valamint a hermetikus és rádiófrekvenciás átvezetési alkalmazásokhoz szükséges RF üveg szinterezett lezárt szigetelő gyártó dedikált képessége. A vállalat egyedi hermetikus csatlakozótervezési szolgáltatásokat is kínál, hogy segítse az ügyfeleket a speciális rögzítési, tűkonfiguráció és RF interfész követelmények teljesítésében. A Ningbo Hanson Communication Technology Co., Ltd. termékeit a repülőgépiparban, a kommunikációs bázisállomásokon, az orvosi berendezésekben és más csúcstechnológiai területeken használják, a folyamatok folyamatos fejlesztésére összpontosító mérnöki csapat támogatásával.

Gyakran Ismételt Kérdések

A mérnökök és vásárlók által feltett gyakori kérdések a hermetikusan zárt csatlakozókkal kapcsolatban.
1. kérdés: Mi az a hermetikusan zárt csatlakozó? A hermetikusan zárt csatlakozó egy olyan csatlakozó, amely az érintkezői körül olvasztott üveg vagy üvegkerámia tömítéssel van felszerelve, amely gáztömör gátat képez, amely megakadályozza, hogy nedvesség és gáz bejusson a zárt házba.	2. kérdés: Hogyan működik a hermetikus csatlakozó A középső csap áthalad egy üveg szigetelőn, amely a gyártás során a fémhéjhoz van olvadva, így szilárd, nem porózus tömítést hoz létre, amely nem támaszkodik a kompresszióra a gáztömör maradáshoz.
3. kérdés: Mire használhatók a hermetikus csatlakozók? Olyan alkalmazásokban használatosak, amelyek szabályozott belső légkört vagy hosszú távú tömítési integritást igényelnek, ideértve a repülőgép-rendszereket, műholdakat, kommunikációs bázisállomásokat és orvosi berendezéseket.	4. kérdés: Miért érdemes üvegzáras csatlakozókat használni Az üvegtömítésű csatlakozók hatékonyabban ellenállnak a nedvesség- és gázbehatolásnak, mint a tömítés alapú kivitelek, és általában széles hőmérséklet-tartományban is stabil teljesítményt tartanak fenn.
5. kérdés: Mi az üveg-fém tömítési technológia Az üveg-fém tömítés olyan gyártási folyamat, amelyben az üveget hő hatására közvetlenül egy fémcsapra és -héjra olvasztják, így állandó, gáztömör szigetelő tömítést alkotnak.	6. kérdés: Mi az RF hermetikus tömítés? Az RF hermetikus tömítés olyan üveg-fém tömítésre vonatkozik, amelyet kifejezetten az RF koaxiális csatlakozókra alkalmaznak, ahol a szigetelt szigetelőnek szabályozott impedanciát is fenn kell tartania a jelteljesítmény érdekében.
7. kérdés: Különbség a hermetikus és a szabványos csatlakozók között A hermetikus csatlakozók olvasztott üvegtömítést használnak a gáztömör teljesítmény érdekében, míg a szabványos csatlakozók általában elasztomer tömítést használnak, amely jobban megfelel az általános célú környezetnek.	8. kérdés: Hogyan készülnek a hermetikus átvezetések A hermetikus átvezetések úgy készülnek, hogy az üveget egy fémhéjon belüli középső tüske köré olvasztják szabályozott hő mellett, majd a kész alkatrész hermetikusságát és elektromos teljesítményét tesztelik.
