Hogyan állapítható meg, hogy egy RF koaxiális csatlakozót cserélni kell?

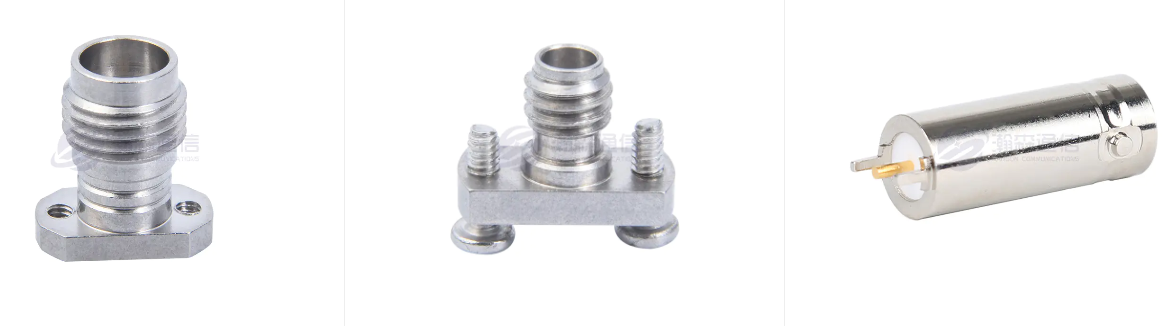

Csere RF koaxiális csatlakozók (például SMA, N-típusú, BNC stb.) szigorú teljesítményszabványoknak, biztonsági előírásoknak és ipari gyakorlatoknak való megfelelést követeli meg a jel integritásának, az impedancia illesztésének és a berendezések megbízhatóságának biztosítása érdekében.

1. Kemény szabványok a cseréhez

(1). Elektromos teljesítmény hiba

Az állóhullám-arány (VSWR) meghaladja a szabványt: a tesztérték >1,5:1 (hagyományos alkalmazás) vagy >1,2:1 (nagyfrekvenciás precíziós forgatókönyv), ami impedancia eltérést jelez, ami jelvisszaverődést eredményez.
Megnövekedett beillesztési veszteség: a veszteség értéke több mint 0,5 dB-lel meghaladja a névleges értéket (például az eredeti csatlakozó névleges vesztesége 0,1 dB, a tényleges mérés > 0,6 dB).
A szigetelési ellenállás csökken: DC szigetelési ellenállás <100MΩ (nedves/szennyezett környezetben alacsonyabb is lehet, de az ipari szabványokkal kombinálni kell).

(2). Mechanikai szerkezet károsodása

Interfész deformáció vagy kopás: a középső csap meggörbült, a vezető külső menete megcsúszott, és a csat eltört, ami laza csatlakozást vagy nem rögzíthető.
Tömítési hiba: A vízálló csatlakozók (például IP67) gumigyűrű elöregedését és repedéseket tapasztal a héjon, ami víz vagy por behatolásához vezet.

(3). Csökkent környezeti alkalmazkodóképesség

Korrózió vagy oxidáció: A bevonat (például aranyozás, ezüstözés) leválik, és az alapanyag (sárgaréz, rozsdamentes acél) rozsdásodik, ami befolyásolja a vezetőképességet és az időjárásállóságot.
Magas hőmérsékletű abláció: Nagyfrekvenciás és nagyteljesítményű forgatókönyveknél az érintkezési felület feketévé és elszenesedik az ívabláció miatt.

2. Az ajánlott csere megelőző szabványai

(1). Életciklus

A be- és kihúzási idő meghaladja a határértéket: A hagyományos csatlakozók be- és kihúzási élettartama 500-1000-szeres (például SMA), a csúcskategóriás modellek (például 7/16 DIN) pedig elérheti az 5000-szeresét. Ha a határérték túllépése után nem is sérült, akkor is javasolt kicserélni.
Lejárt élettartam: 3-5 év zord környezetben (sópermet, magas hőmérséklet) történő folyamatos használat után az ipari minőségű csatlakozókat megelőző intézkedésként ki kell cserélni, még akkor is, ha a teljesítményük normális.

(2). Kompatibilitási problémák

Interfész szabványos frissítés: A régi modellek (például a BNC) nem támogatják az új berendezések magas frekvenciájú követelményeit (például > 4 GHz), ezért nagy teljesítményű modellekre (például N-típusú vagy SMA) kell lecserélni.
Impedancia eltérés: 50 Ω-os csatlakozó helytelen használata a 75 Ω-os rendszer cseréjére (vagy fordítva) jelgyengülést eredményez.

3. Csereműveleti előírások

(1). Kiválasztás egyezés

Frekvenciatartomány: A BNC használható alacsony frekvenciákhoz (<1 GHz), magas frekvenciákhoz (>6 GHz) pedig SMA vagy 2,92 mm szükséges.
Teljesítménykapacitás: 7/16 DIN vagy N-típust használnak nagy teljesítményű forgatókönyvekhez (például radarhoz), hogy megakadályozzák az SMA túlterhelés miatti égését.
Környezetvédelem: Kültéri alkalmazásokhoz vízálló gumigyűrűs rozsdamentes acélt választottak.

(2). Telepítési követelmények

Nyomatékszabályozás: Használjon nyomatékkulcsot a meghúzáshoz, kerülje a túlhúzást (például 0,5–0,8 N·m az SMA-hoz ajánlott) vagy a túlzott meglazítást. Forrasztási/préselési folyamat: Ne használjon savas forrasztópasztát a középső csap forrasztásához. A csatlakozók préseléséhez ügyeljen arra, hogy a kábel árnyékolása teljesen le legyen fedve.

(3). Csere utáni tesztelés

Szükséges tesztelemek: Használjon hálózati elemzőt a VSWR és a beillesztési veszteség mérésére, valamint egy multimétert a folytonosság és a szigetelési ellenállás ellenőrzésére.
Helyszíni ellenőrzés: Futtassa a készüléket tényleges terhelés alatt, és figyelje meg a jelzajt és a csatlakozó hőmérséklet emelkedését (a rendellenes fűtés rossz érintkezést jelez).
