Mi az RF koaxiális csatlakozó?

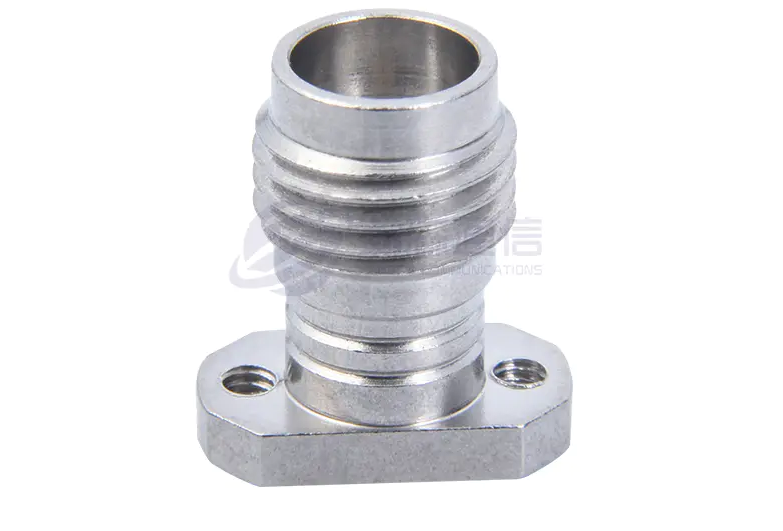

1. Az an RF koaxiális csatlakozó
Az RF koaxiális csatlakozók kulcsfontosságú elektronikai alkatrészek, amelyeket nagyfrekvenciás jelek továbbítására használnak. Elsősorban a koaxiális kábelek eszközökhöz való megbízható csatlakoztatására szolgálnak, biztosítva az RF jelek hatékony és stabil átvitelét, ezáltal biztosítva a stabil és megbízható jelátvitelt. Az RF koaxiális csatlakozókat általában kommunikációs berendezésekben, televízióban, műsorszórásban, vezeték nélküli hálózatokban és más területeken használják. Alapvető funkciójuk a jel integritásának megőrzése, az átviteli veszteség és az interferencia csökkentése, valamint a jó impedanciaillesztés biztosítása, lehetővé téve a nagyfrekvenciás jelek zökkenőmentes átvitelét olyan alkalmazásokban, mint a kommunikációs rendszerek, tesztberendezések, radar és antennák.

Az RF koaxiális csatlakozók létfontosságú szerepet játszanak a vezeték nélküli kommunikációban, a repülésben, a katonai elektronikában és az orvosi berendezésekben. Például az 5G bázisállomásokon antennákat és RF modulokat kötnek össze, biztosítva a kiváló minőségű jelátvitelt és -vételt. A vizsgáló- és mérőberendezésekben spektrumanalizátorokhoz vagy hálózati analizátorokhoz csatlakoznak, biztosítva a pontos vizsgálati adatokat. A műholdas kommunikációs és radarrendszerekben ki kell állniuk a zord környezeti feltételeknek, miközben meg kell őrizniük a stabil jelátvitelt.

Az RF koaxiális csatlakozók jellemzően fém árnyékolt szerkezetet használnak, ahol a belső vezető továbbítja a jelet, a külső vezető pedig elektromágneses árnyékolást biztosít a külső interferencia és a jelszivárgás megelőzése érdekében. A kiváló minőségű csatlakozók alacsony beillesztési veszteséggel, magas árnyékolási hatékonysággal, korrózióállósággal és rezgésállósággal rendelkeznek, és különféle frekvenciatartományokhoz (alacsony frekvenciáktól a milliméteres hullámokig) rendelkeznek. Ezenkívül az alkalmazási követelményektől függően a csatlakozók különféle interfészstílusokat alkalmazhatnak, például menetes (SMA), rápattintható (BNC) vagy push-pull (MCX), hogy megfeleljenek a különböző forgatókönyvek mechanikai szilárdsági és kényelmi követelményeinek. Az RF koaxiális csatlakozók a nagyfrekvenciás elektronikai rendszerek alapvető alkotóelemei. Teljesítményük közvetlenül befolyásolja a teljes kommunikációs kapcsolat stabilitását és hatékonyságát, így a modern vezeték nélküli technológiák, védelmi berendezések és ipari automatizálás megfelelő működésének kritikus elemeivé válnak.

Az RF koaxiális csatlakozók működési elve az elektromágneses hullámok koncentrikus vezetőszerkezetekben való terjedési jellemzőire épül. A precízen megtervezett koaxiális szerkezet révén kis veszteségű, nagy pontosságú nagyfrekvenciás jelátvitelt tesznek lehetővé. Alapelvük egy zárt elektromágneses tér átviteli csatorna létrehozása: a középső vezető viszi a jeláramot, míg a külső vezető elektromágneses pajzsként működik, amelyet egy szigetelő dielektrikum választ el, amely állandó impedanciát tart fenn. Ha nagyfrekvenciás elektromos jelet fecskendeznek a belső vezetőbe, az keresztirányú elektromágneses hullámokat (TEM hullámokat) gerjeszt a belső és külső vezetők közötti szigetelő közegben. Ez az elektromágneses energia szigorúan a koaxiális térre korlátozódik, hatékonyan elnyomja a jelsugárzás veszteségét és a külső interferenciát. A csatlakozó mechanikus interfésze biztosítja a vezeték folytonosságát és az impedancia illesztését a precíz érintkezés révén, megakadályozva a jelvisszaverődést a csatlakozási ponton az impedanciaváltozások miatt, végső soron biztosítva a nagyfrekvenciás jelek stabil átvitelét az eszközök között. Ez a szerkezeti kialakítás lehetővé teszi, hogy az RF koaxiális csatlakozók kiváló jelintegritást tartsanak fenn még gigahertz szintű nagyfrekvenciás környezetben is.

Az RF koaxiális csatlakozók magtervezése a koaxiális átviteli vonal elméletén alapul, amely a belső és a külső vezetők közötti elektromágneses téreloszlást használja a jelátvitel eléréséhez:

Középső vezető (belső vezető): Nagyfrekvenciás jeleket továbbít, és jellemzően rézből vagy aranyozott anyagból készül az ellenállási veszteségek csökkentése érdekében.
Külső vezető (árnyékolás): Magába foglalja a belső vezetőt, elektromágneses árnyékolást biztosítva a jel interferenciájának és a sugárzás szivárgásának megakadályozása érdekében.
Szigetelő közeg (dielektromos réteg): Elválasztja a belső és a külső vezetőket, fenntartva a stabil impedanciát (általában 50Ω vagy 75Ω), és csökkenti a jelvisszaverődést.
Csatlakozási mechanizmus: Használjon menetes (pl. SMA), rápattintható (pl. BNC) vagy push-pull (pl. MCX) csatlakozókat a mechanikai stabilitás és a jó elektromos érintkezés biztosítása érdekében.

Ha a csatlakozók megfelelően vannak csatlakoztatva, a jel a belső vezetőn keresztül kerül továbbításra, és a külső vezető zárt hurkot képez, biztosítva az impedancia folytonosságát a jelátvitel során, valamint csökkentve az állóhullámarányt (VSWR) és a beillesztési veszteséget.

2. Az RF koaxiális csatlakozók jellemzői és előnyei
Az RF koaxiális csatlakozó, mint a nagyfrekvenciás jelátvitel központi eleme, egyedülálló szerkezetének és anyagkialakításának köszönhetően jelentős előnyöket mutatott a teljesítmény, a megbízhatóság és az alkalmazkodóképesség terén. Előnyei elsősorban a következő szempontokban mutatkoznak meg:

(1). Nagyfrekvenciás átviteli teljesítmény
Szélessávú lefedettség: a DC-től a milliméteres hullámig (40 GHz felett) rendkívül széles frekvenciatartományt támogat, kielégítve a nagyfrekvenciás alkalmazások, például az 5G és a műholdas kommunikáció igényeit.
Alacsony beillesztési veszteség: nagy vezetőképességű anyagokat (például aranyozott belső vezetőket) és alacsony dielektromos veszteségű szigetelő közeget használ a jel csillapításának jelentős csökkentése érdekében.
Kiváló impedanciaillesztés: a szigorúan ellenőrzött 50Ω-os vagy 75Ω-os karakterisztikus impedancia minimalizálja a jelvisszaverődést.
(2). Megbízhatóság és stabilitás
Erős elektromágneses árnyékolás: a többrétegű fém árnyékoló szerkezet (például menetes reteszelés, fém héj) hatékonyan elnyomja az elektromágneses interferenciát (EMI) és a rádiófrekvenciás szivárgást.
Nagy mechanikai tartósság: a precíziós megmunkálású érintkező interfész (például rugalmas tűs kialakítás) stabil érintkezést biztosít több ezer csatlakoztatás és kihúzás után. Széleskörű környezeti alkalmazkodóképesség: Opcionális speciális kezelések, például vízálló (IP67), magas hőmérséklet-állóság (-65℃ ~ 165℃) és sópermettel szembeni ellenállás elérhetők, így alkalmas zord környezetekre, például katonai és űrrepülésre.
(3). A változatos kialakítások többféle forgatókönyvhöz igazodnak
Gazdag interfésztípusok: többek között menetes (SMA, N-típusú), rápattintható (BNC), push-pull (MCX/MMCX) stb., a különböző telepítési követelmények teljesítése érdekében.
Rugalmas teljesítménykapacitás: Testreszabható az alacsony teljesítménytől a kilowattszintű nagy teljesítményig, adaptálható a különböző terhelési forgatókönyvekhez, például kommunikációs bázisállomásokhoz és radarokhoz.
Miniatürizálási trend: Az 5G és a tárgyak internete fejlődésével a mikrocsatlakozók nagy teljesítményű átvitelt tesznek lehetővé korlátozott helyeken.
(4). Kényelem és szabványosítás
Gyors csatlakozási kialakítás: Például egyes termékek egykezes rápattintható működtetése nagymértékben javíthatja a telepítés hatékonyságát.
Nemzetközi szabványokkal való kompatibilitás: Megfelel a nemzetközi szabványoknak, mint például a MIL-STD és az IEC, hogy biztosítsa az univerzális felcserélhetőséget a főbb berendezések interfészeivel.
(5) Alkalmazások széles skálája
A fogyasztói elektronikától (mobiltelefon-antennák) az ipari alkalmazásokon át (bázisállomási RF modulok) a csúcstechnológiai területekig (fázisos tömb radarok, műholdas hasznos terhelések) az RF koaxiális csatlakozók jelhűségük és környezeti robusztusságuk miatt alapvető összetevőkké váltak olyan iparágakban, mint a vezeték nélküli kommunikáció, a tesztelés és mérés, valamint a honvédelmi tudomány és technológia.

Az RF koaxiális csatlakozók az anyagtudomány, a precíziós mechanika és az elektromágneses tervezés mélyreható integrációján keresztül teljesítik az "alacsony veszteség, nagy árnyékolás és hosszú élettartam" alapvető követelményeit a nagyfrekvenciás jelátvitelben, és kulcsfontosságú garanciát jelentenek a modern elektronikus rendszerek hatékony és megbízható működéséhez.

Az RF koaxiális csatlakozókat széles körben használják a nagyfrekvenciás jelátvitelt igénylő iparágakban:
Kommunikáció: Antenna feeder csatlakozások 5G bázisállomásokhoz, száloptikai kommunikációhoz és műholdas kommunikációhoz.
Repülés és védelem: Nagy megbízhatóságú kapcsolatok radarrendszerekhez, rakétairányításhoz és légi kommunikációs berendezésekhez.
Teszt és mérés: Kalibrálás és jelteszt olyan eszközökhöz, mint a vektorhálózat-analizátorok (VNA-k) és spektrumanalizátorok.
Szórakoztató elektronika: RF modulok Wi-Fi útválasztókhoz, okostelefonokhoz (például antenna interfészekhez) és Internet of Things (IoT) eszközökhöz.
Orvosi berendezések: Jelátvitel MRI rádiófrekvenciás tekercsekhez és mikrohullámú terápiás eszközökhöz.
Autóipar: Jelcsatlakozások járműbe épített radarokhoz (például milliméterhullámú radarhoz) és GPS-navigációs rendszerekhez.

3. Hogyan válasszuk ki a megfelelő RF koaxiális csatlakozót
A megfelelő RF koaxiális csatlakozó kiválasztásához több tényezőt is figyelembe kell venni, beleértve az elektromos teljesítményt, a mechanikai jellemzőket, a környezeti kompatibilitást és az alkalmazási forgatókönyvet.

(1). Tisztázza az elektromos teljesítményre vonatkozó követelményeket
Működési frekvenciatartomány: A különböző csatlakozók által támogatott felső frekvenciahatárok jelentősen eltérnek (pl. BNC ≤ 4 GHz, SMA ≤ 18 GHz és 2,92 mm-es csatlakozók 40 GHz-ig). A rendszer jelfrekvenciasávjának egyeztetése elengedhetetlen.
Impedanciaillesztés: A kommunikációs rendszerek gyakran 50 Ω-ot használnak (pl. bázisállomások és radar), míg a videóátviteli rendszerek gyakran 75 Ω-t (például műsorszóró berendezések). A rossz impedancia kiválasztása jelvisszaverődéshez vezethet.
Beillesztési veszteség és VSWR: A nagyfrekvenciás alkalmazásokhoz (pl. milliméteres hullám) az alacsony veszteségű kialakításokat (pl. levegő-dielektromos csatlakozók) részesítik előnyben, és a VSWR-nek a lehető legközelebb kell lennie az 1:1-hez.
Energiagazdálkodás: Nagy teljesítményű alkalmazásokhoz (pl. radaradók) válasszon 7/16-os vagy N-típusú csatlakozókat, hogy elkerülje a túlmelegedés okozta meghibásodást.

(2). Értékelje a mechanikai és interfész jellemzőket
Csatlakozó típusa:
Menetes csatlakozók (SMA, N-típus): Előnyben részesítik erős vibrációjú környezetekben (pl. járműben és levegőben lévő berendezésekben), mivel nagyfokú lazítási ellenállásuk. Pattintható csatlakozók (BNC): Alkalmas olyan forgatókönyvek tesztelésére, amelyek gyakori csatlakoztatást és kihúzást igényelnek (pl. laboratóriumi oszcilloszkópok). Használatuk kényelmes, de hajlamosak leesni.
Mikrominiatűr csatlakozók (MMCX, MCX): Kompakt megoldások szűk helyű eszközökhöz (pl. okostelefon modulok).
Dugaszolható élettartam: Az ipari minőségű csatlakozók általában több mint ezer be- és kihúzási ciklust bírnak, míg a fogyasztói minőségű csatlakozók csak néhány százat.
Kábelkompatibilitás: Győződjön meg arról, hogy a csatlakozó interfész megfelel a koaxiális kábel típusának és a vezeték átmérőjének.

(3). Vegye figyelembe a környezeti alkalmazkodóképességet
Védelmi besorolás: Kültéri vagy párás környezetben IP67 vagy magasabb vízállósági besorolás szükséges (pl. 5G bázisállomás antenna interfészek).
Hőmérséklet- és korrózióállóság: A repülési és katonai alkalmazásokhoz magas hőmérséklet-állóság (-65°C és 200°C) és sópermettel szembeni ellenállás (pl. aranyozott rozsdamentes acél) szükséges.
Rezgés-/ütésállóság: A mobil platformokhoz, például járművekhez és repülőgépekhez reteszelő mechanizmussal (például háromcsavaros SMA) vagy rugós érintkezőkkel ellátott csatlakozókra van szükség.

(4). Az alkalmazási forgatókönyvnek való megfelelés
Kommunikációs berendezések: Az 5G bázisállomások előnyben részesítik az N típusú (nagy teljesítményű) és SMA (miniatürizált) csatlakozókat. A milliméteres hullámsávokhoz 2,92 mm-es vagy K-típusú csatlakozók szükségesek.
Teszt és mérés: Használjon precíziós csatlakozókat (például 3,5 mm-es) a nagyfrekvenciás teszteléshez, hogy elkerülje az alacsony pontosságú csatlakozók, például a BNC-k által okozott hibákat.
Szórakoztató elektronika: A Wi-Fi modulok gyakran U.FL (ultra-miniatűr) csatlakozókat használnak, de kompromisszumra van szükség a költségek és a jelveszteség között.
Katonai/repülőgép: válasszon nagy megbízhatóságú modelleket teljes fémházzal és aranyozott érintkezőkkel, amelyek megfelelnek a MIL-STD-348 szabványnak.

(5). Egyéb kulcstényezők
Költség és átfutási idő: A csúcskategóriás csatlakozók (például a milliméterhullámú csatlakozók) drágák, ezért vegye figyelembe a költségvetését és az ellátási lánc stabilitását.
Szabványosítási fok: Előnyben részesítse az univerzális csatlakozókat (például az SMA-t), hogy elkerülje a résmodelleket, amelyek karbantartási nehézségeket okozhatnak.
Szerelési mód: A NYÁK-ra, a panelre szereléshez vagy a közvetlen kábelcsatlakozáshoz különböző konfigurációkra van szükség (például derékszögű vagy egyenes csatlakozók).

Példa a kiválasztási folyamatra
Követelmények meghatározása: Például: 5G kis bázisállomási rádióegység, 3,5 GHz-es frekvencia, kültéri telepítés, vízálló.
Szűrési paraméterek:
Frekvencia: 3,5 GHz → SMA vagy N-típus elfogadható.
Környezet: IP67 vízálló → Válassza az N-típust (megbízhatóbb menettömítés).
Teljesítmény: Közepes → N-típus bőséges teljesítménytartalékot kínál.
A kompatibilitás ellenőrzése: Győződjön meg arról, hogy az N-típusú csatlakozó illeszkedik a meglévő kábelekhez (például LMR-400) és az eszközportokhoz.

4. Gyakori problémák RF koaxiális csatlakozók
Hosszú távú használat során az RF koaxiális csatlakozók különféle problémákat okozhatnak olyan tényezők miatt, mint a tervezés, telepítés és környezeti tényezők, amelyek befolyásolják a jelátvitel minőségét. Az RF koaxiális csatlakozókkal kapcsolatos gyakori problémák gyakran az impedancia illesztéssel, a mechanikai szilárdsággal, az árnyékolás hatékonyságával és a környezeti alkalmazkodóképességgel kapcsolatosak. A termék meghibásodási aránya csökkenthető megfelelő kiválasztásával (pl. frekvencia és teljesítmény illesztése), szabványos telepítéssel (pl. nyomatékszabályozás) és rendszeres karbantartással (pl. érintkezési felületek tisztítása).

(1). Magas jelveszteség vagy alacsony átviteli hatékonyság
Lehetséges okok:
A csatlakozó impedancia eltérése (pl. 50Ω-os és 75Ω-os eszközök keverése).
Elöregedő csatlakozók vagy kábelek, oxidált vezetők és rossz érintkezés.
Laza vagy részben meghúzott csatlakozások, amelyek jelvisszaverődést okoznak.
Gyenge minőségű csatlakozók vagy kábelek használata, ami túlzott behelyezési veszteséget eredményez.

Megoldás:
Győződjön meg arról, hogy a rendszer összes csatlakozójának és kábelének impedanciája állandó (általában 50 Ω vagy 75 Ω).
Vizsgálja meg a csatlakozó érintkezőfelületeit oxidáció vagy szennyeződés szempontjából, és szükség esetén tisztítsa meg vagy cserélje ki.
Nyomatékkulcs segítségével húzza meg a menetes csatlakozókat (pl. SMA, N-típus) a szabványos nyomatékkal. Válasszon alacsony veszteségű kábeleket és nagy teljesítményű csatlakozókat (például aranyozott érintkezőket).

(2). Jel interferencia vagy hangos zaj
Lehetséges okok:
A csatlakozó rossz árnyékolása, amely lehetővé teszi az elektromágneses interferencia (EMI) behatolását.
A csatlakozóház rossz földelése, ami közös módú interferenciát okoz.
Erős elektromágneses sugárzás közeli forrásai (például motorok és inverterek).
Sérült kábelek vagy csatlakozók, törött árnyékolással.

Megoldás:
Válasszon teljes fémházas és magas árnyékolási hatékonyságú csatlakozókat.
Győződjön meg arról, hogy a csatlakozó háza megfelelően van földelve a készülék házához.
Használjon kettős vagy három árnyékolású koaxiális kábeleket az interferencia elleni védelem fokozása érdekében.
Vizsgálja meg a kábelt, hogy nem sérült-e, és szükség esetén cserélje ki.

(3). Laza csatlakozók vagy rossz érintkezés
Lehetséges okok:
Mechanikai kopás a túlzott be- és kihúzásból (például meghibásodott BNC rugó).
A szálak nem feszülnek megfelelően vibrációs vagy ütési környezetben (például járműveken vagy repülőgépeken).
A csatlakozó apa és anya csatlakozói nem illeszkednek egymáshoz, vagy túl nagy a tűréshatáruk.

Megoldás:
A gyakori csatlakoztatáshoz és kihúzáshoz válasszon hosszú élettartamú csatlakozókat (például egy 5000-ciklusú dugaszolható SMA-csatlakozót). Használjon reteszelő mechanizmussal ellátott csatlakozókat (például háromcsavaros SMA-kat) vibráló környezetben.

Győződjön meg arról, hogy a csatlakozó modellek egyeznek; kerülje a különböző márkák vagy specifikációk keverését.

(4). A csatlakozó sérülése (pl. törés, deformáció)
Lehetséges okok:
Túlzott mechanikai igénybevétel (pl. a kábel túlzott meghajlása, ami a csatlakozó forrasztási kötéseinek törését eredményezi).
Nem megfelelő szerelőeszközök használata, ami a ház meneteinek meglazulását eredményezi.
Anyagöregedés vagy környezeti korrózió (pl. sópermet, magas hőmérséklet).

Megoldás:
Kerülje az oldalirányú erő kifejtését a csatlakozóra a telepítés során, és használjon derékszögű csatlakozókat a hajlítás minimalizálása érdekében.
Használjon speciális szerszámokat (pl. nyomatékkulcsot) a menetes csatlakozók felszereléséhez.
Válasszon korrózióálló anyagokat (például aranyozott rozsdamentes acélt) a zord környezetekhez.

(5). Az impedancia folytonossági hiánya jelvisszaverődéshez vezet
Lehetséges okok:
Impedancia eltérés a csatlakozó és a kábel között (pl. 50 Ω-os csatlakozó 75 Ω-os kábellel).
Belső szerkezeti hibák a csatlakozóban (pl. egyenetlen dielektromos réteg).
A csatlakozó hiányos párosítása, ami légréseket eredményez.

Megoldás:
Biztosítsa az állandó impedanciát a teljes átviteli úton (beleértve a csatlakozót, a kábelt és az eszközt is). Válasszon nagy pontosságú megmunkálású csatlakozókat (például a MIL-STD-348 katonai szabványban meghatározottakat).

Húzza meg teljesen a csatlakozót, hogy elkerülje az eltolódásból eredő impedancia-ingadozásokat.

(6). Vízálló teljesítmény hiba
Lehetséges okok:
A vízálló tömítések elöregedtek vagy sérültek.
A szálak nincsenek megfeszítve, vagy a tömítőanyag lejárt.
A csatlakozó kialakítása nem alkalmas párás környezetben való használatra.

Megoldás:
Rendszeresen ellenőrizze a tömítéseket. Kültéri alkalmazásokhoz válasszon IP67 vagy magasabb minősítésű csatlakozókat.
A tömítés fokozása érdekében használjon vízálló szalagot vagy szilikont.
Válasszon O-gyűrűs vízálló modelleket (például N-típusú vízálló csatlakozókat).

(7). Rezonancia problémák nagyfrekvenciás alkalmazásokban
Lehetséges okok:
A csatlakozó nagy frekvencián élősködő rezonanciát mutat (pl. tervezési hibák).
A csatlakozó és a PCB elrendezése nem egyezik, így állóhullámokat generál.

Megoldás:
Válasszon olyan csatlakozót, amely támogatja a magasabb frekvenciákat (például 2,92 mm-t az SMA helyett).
Optimalizálja a PCB impedancia illesztését, hogy elkerülje az átviteli vezetékek hosszában jelentkező megszakadásokat.

Összefoglaló táblázat az RF koaxiális csatlakozókkal kapcsolatos gyakori problémákról:

5. Karbantartási szabványok RF koaxiális csatlakozókra
Az RF koaxiális csatlakozók teljesítménye közvetlenül befolyásolja a jelátvitel minőségét, ezért rendszeres karbantartás szükséges a hosszú távú stabil működés érdekében. A következők a legfontosabb karbantartási szabványok és üzemeltetési előírások:

(1). Rendszeres ellenőrzés és tisztítás
Megjelenés ellenőrzése: Ellenőrizze, hogy a csatlakozó héja nincs-e deformálva, repedt vagy korrodálódott (például rozsda, oxidáció), különösen a fém alkatrészek és a tömítőgyűrűk.
Érintkezőfelület tisztítása: Használjon vízmentes alkoholt és nem szőtt ruhát a belső vezető és a csapok tisztításához az oxidréteg, a por vagy az olaj eltávolításához. Kerülje a koptató anyagok (például csiszolópapír) használatát, hogy elkerülje a bevonat károsodását.
Interfész állapotának megerősítése: Győződjön meg arról, hogy az apa és az anya csatlakozók zökkenőmentesen, lazaság vagy eltolódás nélkül csatlakoznak. A menetes csatlakozóknak (például SMA, N típusú) ellenőrizniük kell, hogy a menetek épek-e, hogy elkerüljék a csúszást.

Tisztítási eljárás
Kikapcsolási művelet: Győződjön meg arról, hogy a készülék ki van kapcsolva, hogy elkerülje a statikus elektromosság károsodását.
Fizikai tisztítás: Használjon légpisztolyt a nagy szennyeződések eltávolításához, majd óvatosan törölje le az érintkező felületeket alkoholba mártott vattacsomóval.
Oxidációs kezelés: Ha a bevonat oxidált (pl. megfeketedett), enyhén polírozza le radírral vagy erre a célra szolgáló tisztítószerrel.
Szárítás: Levegőn vagy szárítógépben, alacsony hőmérsékleten (≤60°C) szárítva, hogy elkerüljük a maradék alkoholt.

(2). Elektromos teljesítmény teszt
Impedanciaillesztés ellenőrzése: Használjon hálózati elemzőt vagy TDR-t (time domain reflektométer) a csatlakozó és a kábel impedancia folytonosságának észlelésére, hogy elkerülje a hirtelen változást (a VSWR ≤ 1,5 a legjobb). Beillesztési veszteség figyelése: A nagyfrekvenciás alkalmazások rendszeres jelveszteség-tesztelést igényelnek. Ha a veszteség abnormálisan növekszik (például meghaladja a névleges érték 20%-át), ellenőrizni kell a csatlakozó vagy a kábel elöregedését. Árnyékolás hatékonyságának ellenőrzése: Használjon rádiófrekvenciás szivárgástesztelőt vagy közeli mérőszondát a csatlakozó árnyékolási teljesítményének ellenőrzéséhez, hogy megbizonyosodjon arról, hogy nincs elektromágneses szivárgás.

(3). Mechanikai teljesítmény fenntartása
A bedugható és kihúzható működési előírások: Kerülje a durva be- és kihúzást. A rápattintható csatlakozóknak (például a BNC-nek) meg kell nyomniuk a bilincset, mielőtt kihúznák. A menetes csatlakozókat nyomatékkulccsal kell meghúzni a szabványos nyomatéknak megfelelően (például az SMA 0,5–0,8 N·m-t ajánl).
Lazulásgátló intézkedések: Vibrációs környezetben (például járműre szerelt vagy levegőben lévő berendezések) a menetes csatlakozókat lazulásgátló ragasztóval vagy reteszelő alátétekkel kell felszerelni, és a meghúzási állapotot rendszeresen ellenőrizni kell.
Kábelvédelem: Kerülje el a kábel túlzott meghajlítását (a minimális hajlítási sugár ≥ a kábel külső átmérőjének 5-szöröse), hogy elkerülje a csatlakozó forrasztási kötései elszakadását vagy az árnyékoló réteg károsodását.

(4). A környezeti alkalmazkodóképesség fenntartása
Vízálló és nedvességálló kezelés: A kültéren vagy párás környezetben használt vízálló csatlakozóknak (IP67 és magasabb) rendszeresen ellenőrizniük kell a tömítőgyűrű rugalmasságát, és az öregedés után időben ki kell cserélni; a nem vízálló felületek szilikonzsírral bevonhatók a védelem fokozása érdekében.
Korrózióállóság karbantartása: Sópermetes, savas és lúgos környezetben használjon rozsdamentes acél vagy aranyozott héjcsatlakozókat, és rendszeresen törölje le a fémfelületet rozsdagátlóval. Hőmérséklet alkalmazkodóképesség: Magas hőmérsékletű környezetben (például bázisállomás rádiófrekvenciás egységek) gondoskodni kell arról, hogy a csatlakozó dielektromos anyaga (például PTFE) ne deformálódjon. Alacsony hőmérsékletű környezetben (például sarkvidéki berendezésekben) el kell kerülni a műanyag alkatrészek rideg repedését.

(5). Életvezetési és helyettesítési ciklus
Plug-in élettartam figyelése: Jegyezze fel a nagyfrekvenciás be- és kihúzási időket, és előre cserélje ki, amikor az élettartam közeledik.
Az elöregedett alkatrészek cseréje: Rossz érintkezés, az árnyékolóréteg sérülése vagy a szigetelési teljesítmény romlása esetén a csatlakozót ki kell cserélni, és a javítás után tilos az újrafelhasználás.
Pótalkatrészek szabványosítása: A vegyes használatból eredő kompatibilitási problémák elkerülése érdekében a lehető legtöbbször ugyanazt a márkájú és modell csatlakozókat kell használni ugyanabban a rendszerben.

RF koaxiális csatlakozó élettartam menedzsment és csereciklus táblázat:

(6). Dokumentáció és nyilvántartás
Karbantartási napló: Rögzítse az egyes ellenőrzések dátumát, a vizsgálati adatokat (például VSWR, behelyezési veszteség) és a cserealkatrész-modellt az egyszerű nyomon követhetőség elemzése érdekében.
Hibaeset-könyvtár: A megelőző karbantartási stratégiák optimalizálása érdekében foglalja össze a tipikus hibákat (például oxidáció okozta nagy ellenállás, vibráció okozta lazaság).

6.Hogyan lehet meghosszabbítani az RF koaxiális csatlakozók élettartamát
Az RF koaxiális csatlakozók kulcsfontosságú elemei a nagyfrekvenciás jelátvitelnek, és élettartamuk közvetlenül befolyásolja a rendszer stabilitását. Élettartamuk meghosszabbítható ésszerű kiválasztás, telepítés, használat és karbantartás révén.

(1). Helyes kiválasztás és illesztés
Frekvencia és teljesítmény egyeztetése: Válasszon olyan csatlakozókat, amelyek megfelelnek a rendszer működési frekvencia- és teljesítménykövetelményeinek (például az N-típust részesítik előnyben az 5G bázisállomásoknál, az SMA-t pedig a nagyfrekvenciás tesztelésnél).
Impedancia konzisztenciája: Győződjön meg arról, hogy a csatlakozók, kábelek és berendezések impedanciája egyenletes (általában 50 Ω vagy 75 Ω), hogy elkerülje a jelvisszaverődés okozta teljesítményromlást.
Környezeti alkalmazkodóképesség: Kültéri vagy zord környezethez (magas hőmérséklet, sópermet, vibráció), vízálló (IP67), korrózióálló (aranyozott rozsdamentes acél) vagy megerősített csatlakozókat kell választani.

(2). RF koaxiális csatlakozók szabványos telepítése
1) Telepítés előtti előkészítés
Ellenőrizze a csatlakozó és a kábel kompatibilitását.
Győződjön meg arról, hogy a csatlakozómodell (pl. SMA, N típusú) kompatibilis a kábeltípussal (például RG-58, LMR-400).
Ellenőrizze, hogy az impedancia (50Ω/75Ω), a frekvenciatartomány és a teljesítménykezelés megfelel-e a követelményeknek.
Ellenőrizze az alkatrészek integritását.
Vizsgálja meg a csatlakozóházat, a meneteket és a csapokat deformáció, repedés vagy oxidáció szempontjából.
Ügyeljen arra, hogy a kábel árnyékolása ne sérüljön meg, és a belső vezeték ne legyen meggörbülve vagy eltörve.
Tisztítsa meg az érintkező alkatrészeket.
Vízmentes alkohollal és nem szőtt kendővel tisztítsa meg a belső vezetőt és az aljzatot az olaj, a szennyeződés és az oxidáció eltávolításához.
Ne használjon csiszolópapírt vagy kemény tárgyakat az arany/ezüst bevonatú érintkezők megkarcolásához.

2) A csatlakozó és a kábel szerelvény specifikációi
Kábel csupaszítás és előkezelés
Használjon speciális csupaszítószerszámot a kábelköpeny, az árnyékolás és a szigetelés eltávolításához a csatlakozó által igényelt hosszúságra.
Győződjön meg arról, hogy a belső vezeték megfelelő hosszúságú, és kerülje a túl hosszú (pl. hajlítás) vagy túl hosszú (pl. rossz érintkezés) elkerülését. Forrasztási vagy krimpelési műveletek
Forrasztó csatlakozók:
Használjon állandó hőmérsékletű forrasztópákát (ajánlott hőmérséklet: 300-350°C), és gyorsan fejezze be a forrasztást, hogy elkerülje a túlmelegedést és a dielektrikum károsodását.
A forrasztási kötéseknek simának és sorjamentesnek kell lenniük a rövidzárlatok és az impedanciaváltozások elkerülése érdekében.
Krimpelt csatlakozók:
Használjon megfelelő krimpelőszerszámot, hogy biztosítsa az egyenletes préselési nyomást és a biztonságos érintkezést a pajzs és a ház között.
Összeszerelés utáni ellenőrzés:
Használjon multimétert a folytonosság ellenőrzéséhez, és győződjön meg arról, hogy nincs rövidzárlat vagy szakadás.
Óvatosan húzza meg a kábelt, hogy ellenőrizze a csatlakozó és a kábel mechanikai stabilitását.

3) Csatlakozók dokkolása és rögzítése
Igazítás és illesztés: Győződjön meg arról, hogy az apa és az anya csatlakozók szigorúan egymáshoz vannak igazítva, hogy elkerüljék a csapok elhajlását vagy károsodását a ferde behelyezés miatt.
A rányomható csatlakozóknak (például a BNC-nek) hallható kattanással kell reteszelniük. A menetes csatlakozókat (például az SMA-t) kézzel kell meghúzni a meghúzás előtt. Menetes csatlakozók meghúzása
Nyomatékkulcs segítségével húzza meg a szabványos nyomatékot (példa):
SMA csatlakozó: 0,5-0,8 N·m
N-típusú csatlakozó: 1,0-1,5 N·m
Ne húzza meg túlságosan, hogy elkerülje a szálak károsodását vagy a hordozó deformálódását.
Lazulásgátló intézkedések
Vibráló környezetben (például járműveken vagy repülőgépeken) a menetes csatlakozókat rugós alátétekkel vagy kilazulásgátló ragasztóval kell felszerelni.
A rápattintható csatlakozók (például a BNC) fellazulásgátló szalaggal tekerhetők a tartás fokozása érdekében.

4) Óvintézkedések a működés során
Be- és leválasztási eljárások
Bekapcsolt állapotban ne csatlakoztassa vagy húzza ki: A nagyfrekvenciás jelek ívképződést okozhatnak, és károsíthatják az érintkezési felületeket.
Kihúzáskor: A felpattintható csatlakozóknál erősen nyomja meg a bilincset; menetes csatlakozók esetén teljesen lazítsa meg azokat a leválasztás előtt.
Kerülje a mechanikai igénybevételt
A kábelek fektetésekor hagyjon be egy hajlítási sugarat (a kábel átmérőjének legalább 5-szöröse), hogy elkerülje a feszültséget a csatlakozó alján.
Használjon kábelrögzítőket vagy bilincseket a kábel rögzítéséhez, nehogy lelógjon. Környezeti alkalmazkodóképesség
Párás környezet: A vízálló csatlakozók (IP67) felszerelése után ellenőrizze, hogy a tömítőgyűrű megfelelően meg van-e húzva.
Magas hőmérsékletű környezet: Kerülje el, hogy a csatlakozó hosszabb ideig túl magas hőmérsékletnek legyen kitéve (például a PTFE dielektrikum 165 °C-ra van korlátozva).

5) Telepítés utáni ellenőrzés és tesztelés
Elektromos teljesítményvizsgálat
Használjon hálózati elemzőt az állóhullám-arány (VSWR) mérésére; a normál értéknek ≤1,5-nek kell lennie.
Mérje meg a beillesztési veszteséget. Ha nem normális, ellenőrizze, hogy nincs-e rossz érintkezés vagy sérült-e a kábel.
Mechanikai stabilitás ellenőrzése
Finoman rázza meg a csatlakozót, hogy megbizonyosodjon arról, hogy nincs lazaság vagy szokatlan zaj.
Végezzen rezgéstesztet (pl. 5-500 Hz-es frekvencia söprést) rezgő környezetben.

(3). Rendszeres tisztítás és karbantartás
Érintkezőfelület tisztítása: Rendszeresen tisztítsa meg a belső vezetéket és a csapokat vízmentes alkohollal és nem szőtt kendővel, hogy eltávolítsa az oxidréteget vagy a szennyeződéseket. Kerülje a koptató anyagok (például csiszolópapír) használatát, hogy elkerülje az arany/ezüst bevonat károsodását. Ellenőrizze a tömítést: A vízálló csatlakozóknak rendszeresen ellenőrizniük kell, hogy az O-gyűrű vagy a tömítőanyag elöregedett-e, és szükség esetén ki kell cserélni. Árnyékolóréteg ellenőrzése: Győződjön meg arról, hogy a kábel árnyékoló rétege nem sérült, nehogy az elektromágneses interferencia (EMI) befolyásolja a jel minőségét.

(4). Kerülje el a környezeti károkat
Nedvesség és korrózióállóság:
Nedves vagy sópermetes környezetben aranyozott vagy rozsdamentes acél burkolatú csatlakozókat kell használni, és rendszeresen rozsdagátlókat kell felvinni.
A nem vízálló csatlakozók ideiglenesen hőre zsugorodó csővel vagy vízálló szalaggal védhetők.
Hőmérséklet szabályozás:
Magas hőmérsékletű környezetben (például a bázisállomás rádiófrekvenciás egységeinél) ügyeljen arra, hogy a csatlakozó dielektromos anyaga (például PTFE) ne deformálódjon.
Rendkívül alacsony hőmérsékletű környezetben (például sarkvidéki berendezésekben) kerülje a műanyag alkatrészek törékeny repedését.

(5). Ésszerű használat és életvezetés
A gyakori csatlakoztatás és kihúzás csökkentése:
A nagyfrekvenciás be- és kihúzási forgatókönyvekhez (például tesztberendezésekhez) válasszon hosszú élettartamú modelleket (például SMA-csatlakozás és kihúzás több mint 5000 alkalommal).
Ha szükséges, használjon adaptereket vagy hosszabbítókábeleket, hogy csökkentse a fő csatlakozó be- és kihúzásának számát.
Időszakos teljesítményvizsgálat:
Használjon hálózati elemzőt a VSWR (állóhullám-arány) és a beillesztési veszteség észlelésére, és időben cserélje ki őket, ha abnormális.
Alkatrészcsere stratégia:
Cserélje ki előre, amikor közeledik a névleges be- és kihúzási élettartamhoz (például SMA 5000-szer), vagy ha rossz érintkezés lép fel.

(6) Hibamegelőzés
Kerülje a különböző márkák keverését:
Próbáljon meg ugyanazt a csatlakozómodellt használni ugyanabban a rendszerben, hogy elkerülje a tűrés eltérése okozta kopást.
Karbantartási napló vezetése:
Rögzítsen minden karbantartási időt, tesztadatokat és csererekordokat, hogy megkönnyítse az élettartam-trendek elemzését.

7. RF koaxiális csatlakozó gyakran ismételt kérdések (GYIK)
(1). Miért rossz a csatlakozó érintkezése?
Lehetséges okok: A tű oxidációja vagy szennyeződése (tisztítsa meg alkohollal). A menet nincs megfeszítve (az SMA 0,5–0,8 N·m nyomatékot igényel). Mechanikai sérülések (például elgörbült csapok, ki kell cserélni).

(2). Hogyan lehet elkerülni a túlzott jelveszteséget?
Ügyeljen az impedancia állandóságára (50Ω/75Ω ne keverje össze). Válasszon alacsony veszteségű kábeleket (például LMR-400). Az oxidáció elkerülése érdekében rendszeresen tisztítsa meg az érintkező felületet. (3). A különböző márkájú csatlakozók keverhetők? Nem ajánlott! A különböző márkák közötti tűréskülönbségek a következőket okozhatják: Gyenge érintkezés. Impedancia folytonossági zavar (jelvisszaverődés). Csökkentett mechanikai szilárdság (például szálcsúszás).

(3). Hogyan válasszunk csatlakozókat magas hőmérsékletű környezetekhez?
Válassza ki a magas hőmérsékletnek ellenálló PTFE-t dielektromos anyagként (165 ℃-ra korlátozva). Használjon rozsdamentes acél vagy aranyozott fémhéjakat. Kerülje a műanyag alkatrészeket (könnyen deformálható).

(4) Hogyan válasszunk RF koaxiális csatlakozót?
A következő tényezőket kell figyelembe venni:
Frekvencia tartomány: BNC (≤4GHz), SMA (≤18GHz), N-típusú (≤11GHz), 2,92mm (≤40GHz).
Impedancia illesztés: 50Ω (kommunikációs rendszer) vagy 75Ω (videoátvitel).
Teljesítmény: Nagy teljesítményhez válasszon N-típust vagy 7/16-típust.
Környezetvédelmi követelmények: Vízálló típus kültéri használatra (IP67), korrózióálló aranyozott típus katonai használatra.

(5) Hogyan lehet észlelni a csatlakozó meghibásodását?
Szemrevételezés: oxidáció, deformáció, repedések.
Multiméteres vizsgálat: vezetőképesség és szigetelési ellenállás.
Hálózati elemző: mérje meg a VSWR-t és a beillesztési veszteséget.
Gyors hibaelhárítási útmutató:

(6). Miért túl magas a VSWR (állóhullám-arány)?
A csatlakozó és a kábel impedanciája nem egyezik.
A csatlakozás nincs teljesen beépítve (légrés van).
A kábel vagy a csatlakozó belsőleg sérült.
