Az RF koaxiális csatlakozók megfelelő felszerelése: lépések és technikák

Az RF koaxiális csatlakozók nélkülözhetetlen alkotóelemei a kommunikációs rendszereknek, széles körben használják a műsorszórásban, a televízióban, a vezeték nélküli kommunikációban, a radarban, a műholdas kommunikációban és más területeken. Ezeket a csatlakozókat a koaxiális kábelek berendezésekhez való csatlakoztatására használják, biztosítva a jelátvitel minőségét és stabilitását. Az RF koaxiális csatlakozók megfelelő telepítése nemcsak a rendszer általános teljesítményét javíthatja, hanem meghosszabbíthatja a berendezés élettartamát is.

1. Alapfelépítése RF koaxiális csatlakozók
Az RF koaxiális csatlakozók általában a következő fő részekből állnak:
Központi vezető: A jelet továbbító magrész, amely általában rézből vagy más vezető anyagból készül.
Szigetelő réteg: Elszigeteli a középső vezetőt a külső vezetőtől, amely általában polietilénből vagy más nagy dielektromos állandójú anyagból készül.
Külső vezető: Általában fonott rézhuzal vagy alumíniumfólia, amely földelővezetékként működik az áram továbbítására és a külső elektromágneses interferencia elleni árnyékolásra.
Csatlakozó és ház: Fizikai csatlakozást és védelmet biztosít, általában fém anyagokból (például sárgaréz, rozsdamentes acél) készül.

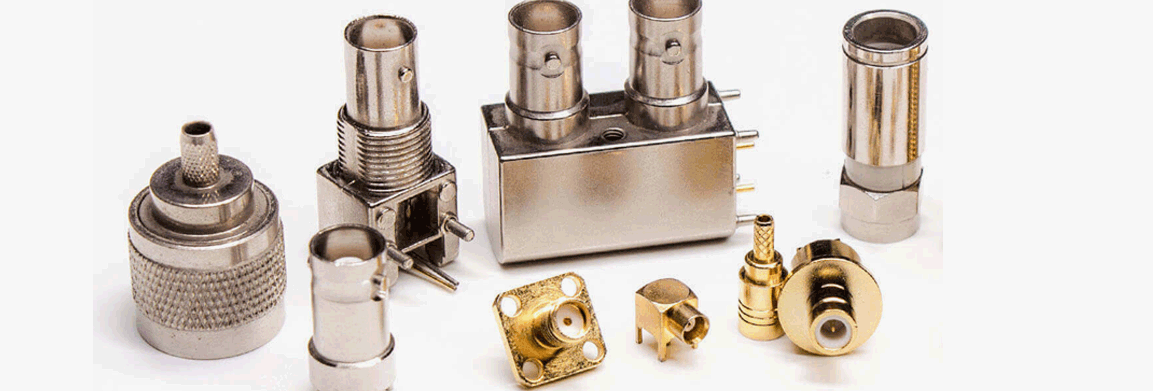

A különböző típusú RF koaxiális csatlakozók, mint például a BNC, SMA, TNC, N-típusú stb., kissé eltérő felépítésűek, de az alapvető telepítési elvek és lépések hasonlóak.

2. Az RF koaxiális csatlakozók telepítésének lépései
(1) Készítsen eszközöket és anyagokat
A telepítés előtt győződjön meg arról, hogy rendelkezik a következő eszközökkel és anyagokkal:
RF koaxiális kábel (válassza ki a megfelelő modellt és hosszúságot)
RF csatlakozó (válassza ki a megfelelő csatlakozótípust, például BNC, SMA stb.)

Kábelcsupaszító szerszám: A kábel külső szigetelőrétegének eltávolítására szolgál, szabaddá téve a belső vezetéket.
Krimpelőszerszám: A csatlakozó kábelhez való biztonságos csatlakoztatására szolgál.
Villanyszerelő kés, huzalcsupaszító: A kábel külső szigetelésének precíz csupaszítására szolgál, szabaddá téve a belső vezetéket.

(2) Csupaszítsa le a kábel külső szigetelését
Kábelcsupaszító szerszámmal csupaszítsa le a kábel külső szigetelőrétegét, szabaddá téve a belső fonott vezetéket és a szigetelőanyagot. Ügyeljen a pontosságra a csupaszítás során, hogy elkerülje a belső vezető vagy a szigetelőréteg sérülését. A lecsupaszított hossz jellemzően a csatlakozó beépítési hossza; Kérjük, tekintse meg az adott csatlakozóra vonatkozó követelményeket a pontos hosszra vonatkozóan. A külső fonott réteg eltávolítása: Óvatosan húzza le a kábel külső fonott rétegét egy szerszám segítségével, és hajtsa kifelé. Ez jó földelést biztosít.
A középső vezető szabaddá tétele: Óvatosan távolítsa el a belső szigetelést egy késsel, hogy szabaddá tegye a középső vezetéket. A csupaszított szakasz hossza általában a csatlakozó tervezési követelményeitől függ.

(3) A kábel behelyezése a csatlakozóba
Dugja be az előkészített kábelt a csatlakozó kivezetésébe. Győződjön meg arról, hogy a középső vezeték pontosan be van állítva, és teljesen be van dugva a csatlakozó belső furatába, és hogy a fonott réteg és a külső vezető szorosan érintkezik a csatlakozó külső burkolatával.
Ellenőrizze a beállítást behelyezés közben: A középső vezetéknek teljesen be kell jutnia a csatlakozó középső vezetékének furatába, ügyelve arra, hogy ne legyen eltolódás. A külső fonott vezetéknek szorosan érintkeznie kell a csatlakozó házával, hogy biztosítsa a jel megfelelő földelését.

(4 ) A csatlakozó krimpelése
Használjon krimpelő szerszámot a csatlakozó krimpeléséhez. Ez a lépés kulcsfontosságú a csatlakozó és a kábel közötti biztonságos kapcsolat biztosításához. A krimpelés során ügyeljen arra, hogy a krimpelőszerszám egyenletesen fejtsen ki nyomást, biztonságosan rögzítve a csatlakozót a kábelhez, miközben elkerüli a kábel vagy a csatlakozó sérülését.

Krimpelőerő: A préselési erőnek mérsékeltnek kell lennie, biztosítva a biztonságos csatlakozást anélkül, hogy a kábelt vagy a középső vezetéket túlzottan összenyomná.

A krimpelés minőségének ellenőrzése: A krimpelés után ellenőrizze, hogy a csatlakozó rögzítve van-e és nem lazult-e meg.

(5) A csatlakozó általános csatlakozásának ellenőrzése
A krimpelés után ellenőrizze a csatlakozó és a kábel közötti csatlakozás minőségét. Győződjön meg arról, hogy a középső vezeték szorosan csatlakozik a csatlakozó belső magjához, a külső vezető teljes mértékben érintkezik a csatlakozó házával, és nincs jelszivárgás.
Elektromos csatlakozás ellenőrzése: Multiméterrel mérje meg a kábel elektromos csatlakozását, hogy megbizonyosodjon arról, hogy nincs szakadás vagy rövidzárlat.
Jelátvitel tesztelése: Ha a körülmények megengedik, jelgenerátor és oszcilloszkóp használható a jelátvitel minőségének tesztelésére és a jelvesztés vagy interferencia ellenőrzésére.

(6) A csatlakozás befejezése és a védelem biztosítása
A csatlakoztatás befejezése után, ha szükséges, használjon hőre zsugorodó csövet, szalagot vagy más anyagot a kábelcsatlakozás védelmére, nehogy víz vagy por befolyásolja a csatlakozás minőségét.
Hőre zsugorodó csövek használata: Ha vízszigetelésre van szükség, használjon hőre zsugorodó csövet a csatlakozó tömítésére, ügyelve arra, hogy a csatlakozást ne érintse nedvesség vagy külső szennyeződés.

3. Tippek az RF koaxiális csatlakozók beszereléséhez
(1) Válassza ki a megfelelő csatlakozót és kábelt
Győződjön meg arról, hogy a csatlakozó specifikációi megegyeznek a használt kábellel. A különböző típusú csatlakozók (például SMA, BNC, N-típus stb.) különböző frekvenciatartományokhoz és alkalmazási forgatókönyvekhez alkalmasak. A rossz csatlakozó kiválasztása jelveszteséghez vagy instabilitáshoz vezethet.

(2) Ügyeljen a pontosságra a kábel csupaszítása során
A kábel külső rétegének csupaszításakor ügyeljen arra, hogy a csupaszított hossza megfelelő legyen, elkerülve a túlzott csupaszítást, amely túl sok a középső vezetékből szabadul fel, vagy károsítja a szigetelőréteget. Professzionális csupaszítószerszámok használatával csökkenthető a kábel sérülése és stabil jelátvitel biztosítható.

(3) Kerülje a túlpréselődést
A túlzott krimpelés károsíthatja a középső vezetéket vagy rossz érintkezést okozhat. Ezért szabályozza a préselési erőt, hogy biztosítsa a csatlakozó rögzítését, de ne legyen túlfeszítve.

(4) Tartsa tisztán a kábelt
A telepítés során igyekezzen elkerülni, hogy a kábel és a csatlakozó porral, olajjal vagy más szennyező anyagokkal szennyeződjön. Ezek a szennyeződések befolyásolhatják a jelátvitel minőségét, sőt jelvesztést is okozhatnak.

4. Gyakori problémák és megoldások
(1) Laza csatlakozó
Ha a csatlakozó meglazul a telepítés után, ellenőrizze újra a préselést az egyenletes krimpelés érdekében, vagy állítsa be újra a kábelcsupaszítás hosszát.

(2) Jelcsillapítás
A jel csillapítását a nem megfelelő csatlakozók, a helytelen telepítés vagy a kábel sérülése okozhatja. Ellenőrizze újra a kábel és a csatlakozó kompatibilitását, és győződjön meg a telepítés pontosságáról.

(3) Rossz elektromos csatlakozás
A rossz elektromos csatlakozás oka lehet az elégtelen krimpelés, a vezeték nincs teljesen bedugva a csatlakozóba stb. Győződjön meg arról, hogy a középső vezeték és a külső vezető szorosan csatlakozik a csatlakozóhoz.

Az RF koaxiális csatlakozók felszerelése gondos kezelést igénylő műszaki feladat. A helyes telepítési lépések és technikák közvetlenül befolyásolják a jelátvitel minőségét és a rendszer stabilitását. A precíz leválasztási, behelyezési és krimpelési műveletek révén a biztonságos csatlakozócsatlakozás hatékonyan javíthatja a rendszer teljesítményét és csökkentheti a jel interferenciáját.
