Hogyan válasszuk ki a megfelelő RF koaxiális adaptert?

Az RF koaxiális adapterek nélkülözhetetlen alkatrészek a vezeték nélküli kommunikációban, az elektronikus berendezésekben és a jelátvitelben. Különböző RF koaxiális kábeleket és eszközöket összekötő hidakként biztosítják a stabil és hatékony jelátvitelt. Azonban a piacon számos RF koaxiális adapter modell és specifikáció miatt a megfelelő termék kiválasztása sok mérnök és technikus számára gondot jelent.
Ez a cikk bemutatja, hogyan válassza ki a megfelelő RF koaxiális adaptert a különböző igények alapján a rendszer stabilitásának és teljesítményének biztosítása érdekében.

1. Az alapvető funkciók megértése RF koaxiális adapterek
Az RF koaxiális adapterek különböző típusú RF koaxiális kábelek, eszközök vagy portok csatlakoztatására szolgáló elektronikus alkatrészek. Fő funkcióik a következők:
Különböző típusú portok csatlakoztatása: Az RF koaxiális adapterek különböző típusú koaxiális kábelportokat csatlakoztathatnak, mint például a BNC, SMA, N-típusú stb.

Jelátalakítás: Egyik típusú interfészről a másikra konvertálhatják a jeleket, biztosítva a zökkenőmentes jelátvitelt.

A jelveszteség csökkentése: A jó minőségű RF koaxiális adapter választásával hatékonyan csökkenthető a jel csillapítása és biztosítható a jel minősége.

Az adapter kiválasztásakor meg kell értenie annak működési elvét, az alkalmazási forgatókönyveket és az adaptációs követelményeket, hogy megtalálja a legmegfelelőbb modellt.

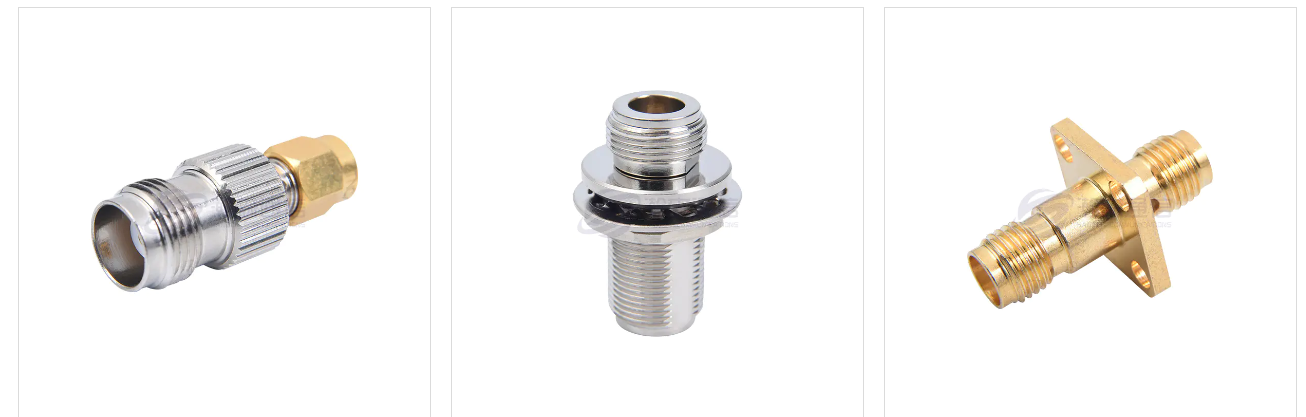

2. Az adapter interfész típusának meghatározása
A különböző típusú koaxiális kábelekhez és eszközinterfészekhez különböző RF koaxiális adapterek alkalmasak, ezért először meg kell határoznia a használt interfész típusát. A gyakori interfésztípusok a következők:
SMA (SubMiniature Version A): Általánosan használt miniatürizált, nagyfrekvenciás alkalmazásokban, például vezeték nélküli kommunikációban és tesztberendezésekben.

N-típus: Alkalmas nagy teljesítményű, nagy áramerősségű alkalmazásokhoz, például bázisállomásokhoz és RF-rendszerekhez.

BNC (Bayonet Neill-Concelman): Széles körben használják televíziós műsorszórásban és videó megfigyelésben, támogatja a gyors csatlakoztatást és leválasztást.

TNC: Hasonló a BNC-hez, de nagyobb stabilitással, gyakran használják nagyfrekvenciás jelátvitelre.

Győződjön meg arról, hogy a választott RF koaxiális adapter kompatibilis az Ön által használt berendezéssel vagy kábelportokkal. Ha az interfésztípusok nem egyeznek, előfordulhat, hogy a jel továbbítása nem megfelelő, ami befolyásolja a rendszer teljesítményét.

3. Figyelembe véve az adapter frekvenciatartományát
Az RF jel frekvenciatartománya jelentős hatással van a jelátvitel minőségére. A különböző RF koaxiális adaptereket különböző frekvenciatartományok kezelésére tervezték. Ezért az adapter kiválasztásakor elengedhetetlen, hogy annak működési frekvenciatartománya megfeleljen az alkalmazási követelményeknek. A gyakori frekvenciatartományok a következők:

Alacsony frekvenciájú adapterek: Alkalmas alacsonyabb frekvenciájú alkalmazásokhoz, például rádió- és televízióadásokhoz.

Nagyfrekvenciás adapterek: Alkalmas nagyfrekvenciás alkalmazásokhoz, például radarrendszerekhez, műholdas kommunikációhoz és mikrohullámú kommunikációhoz.

A megfelelő frekvenciatartományú RF koaxiális adapter kiválasztásával csökkenthető a jel csillapítása és torzulása, így biztosítva a stabil jelátvitelt.

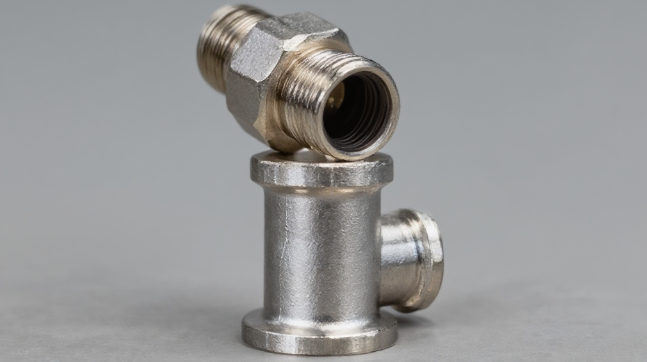

4. Az adapter anyagának és minőségének kiválasztása
Az RF koaxiális adapter anyagminősége közvetlenül befolyásolja annak teljesítményét és tartósságát.  Az adapter háza és érintkezési pontjai általában fémanyagokat használnak, például sárgaréz és rozsdamentes acél, amelyek jó vezetőképességgel és korrózióállósággal rendelkeznek. A kiváló minőségű adapterekkel hatékonyan elkerülhetők az olyan problémák, mint a jel visszaverődése, elvesztése és rossz érintkezés.

Ezenkívül az aranyozott érintkezők egy általános csúcskategóriás kialakítás, amely tovább csökkenti a jelveszteséget és javítja a korrózióállóságot. Ezért az RF koaxiális adapter kiválasztásakor próbáljon jó anyagokkal és kivitelezéssel rendelkező termékeket választani, hogy biztosítsa a rendszer hosszú távú stabil működését.

5. Figyelembe véve az adapter behelyezési és visszatérési veszteségét
Az RF jelek némi veszteséget tapasztalnak az adapterben; A gyakori veszteségek közé tartozik a beillesztési veszteség és a visszatérési veszteség. A beillesztési veszteség azt az energiaveszteséget jelenti, amikor a jel áthalad az adapteren, míg a visszatérési veszteség a forrásra visszavert energia arányát jelenti.

Alacsony beillesztési veszteség: Az alacsony beillesztési veszteséggel rendelkező adapter kiválasztása csökkenti az energiaveszteséget a jelátvitel során.

Magas visszatérési veszteség: A nagy visszatérési veszteség alacsonyabb jelvisszaverődési arányt jelez, ami egyenletesebb jelátvitelt jelent.

A nagyfrekvenciás és nagy pontosságú alkalmazásokban a stabil jelátvitel érdekében célszerű alacsony beillesztési veszteséggel és nagy visszatérési veszteséggel rendelkező RF koaxiális adaptereket választani.

6. Figyelembe véve az adapter tartósságát és környezeti alkalmazkodóképességét
Az RF koaxiális adaptereket általában különféle környezetekben használják, beleértve a beltéri és kültéri beállításokat is. Ezért az adapter tartóssága és környezeti alkalmazkodóképessége is fontos szempont, amelyet figyelembe kell venni a kiválasztás során. A gyakori tartóssági mutatók a következők:

Hőmérséklet-tartomány: Az adapternek stabilan kell működnie a kívánt hőmérsékleti tartományon belül. Kültéri vagy magas hőmérsékletű környezetben elengedhetetlen a szélesebb üzemi hőmérséklet-tartományú adapter kiválasztása. Vízálló és porálló: Egyes csúcskategóriás RF koaxiális adapterek víz- és porálló tulajdonságokkal rendelkeznek, így alkalmasak a zord környezeti feltételekre is.

A környezetvédelmi követelményeknek megfelelő RF koaxiális adapter kiválasztása meghosszabbíthatja a berendezés élettartamát és javíthatja a rendszer megbízhatóságát.

A megfelelő RF koaxiális adapter kiválasztása kulcsfontosságú a stabil jelátvitel és a kiváló rendszerteljesítmény biztosításához. A kiválasztási folyamat során több tényezőt is figyelembe kell venni, beleértve az interfész típusát, a frekvenciatartományt, az anyagminőséget, a beillesztési veszteséget és a visszatérési veszteséget, a környezeti alkalmazkodóképességet és a költségeket. A gyakorlatban a rendszerkövetelmények megértése, a jó minőségű adapterek kiválasztása és a berendezéssel való kompatibilitás biztosítása jelentősen javíthatja az RF jelátvitelt és a berendezés stabilitását.
